三自由度球面并联平衡支撑机构

该机构为三自由度球面并联构型的平衡支撑装置，核心运动逻辑依托定平台、动平台以及三组对称布置的伸缩支链实现，所有支链的铰接点运动轨迹均包络于同一虚拟球面，可在工作空间内完成动平台的多维度倾角调整与动态姿态保持，区别于传统串联调平机构的悬臂受力缺陷，整体结构刚度更高，动态响应速度更快，负载作用下的形变量控制更优。

从实际应用场景来看，这类球面并联平衡机构可适配多类工业与教学场景：在精密检测工位中，可作为光学检测元件、视觉相机的可调安装基座，通过实时倾角补偿抵消工作台面的振动或倾斜偏差，保障检测光路的同轴度稳定；在运动模拟实训场景中，可作为小型运动平台模拟多自由度姿态变化，用于控制算法验证、传感器标定测试；在特种作业设备领域，可搭载于移动巡检设备上，为通讯模块、探测传感器提供动态水平基准，抵消设备行进过程中产生的坡面倾斜、颠簸晃动带来的姿态偏移，保障信号收发与探测精度。

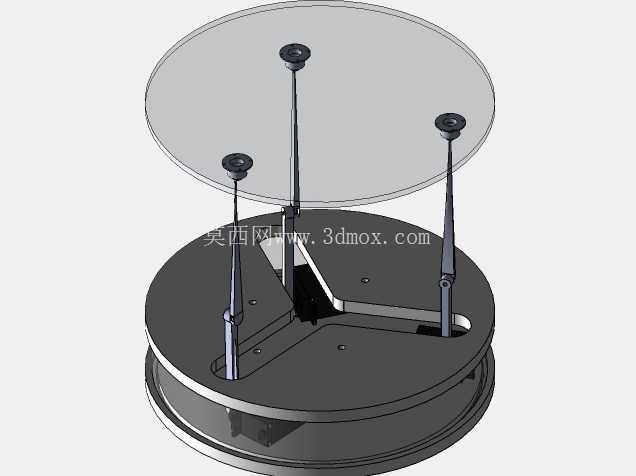

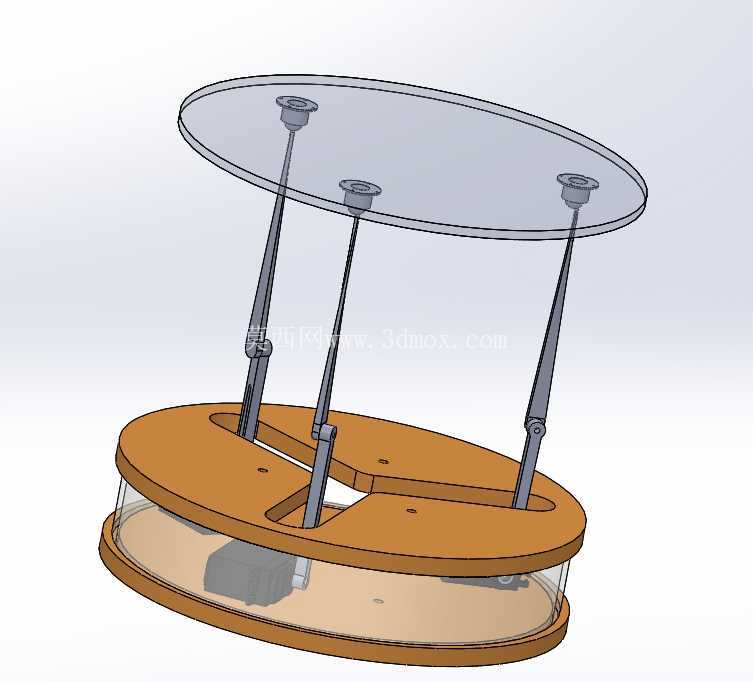

功能特性层面，三组支链采用对称式布局，每组支链均包含铰接座、可伸缩推杆以及两端的转动副，其中与下平台连接的铰接端采用万向铰接结构，可适应两个维度的角度偏转，与上平台连接的端部分别采用转动副配合，三个支链的协同伸缩可驱动上平台完成绕虚拟球心的俯仰、侧倾以及小范围回转动作，运动过程中上平台所有点的运动轨迹均处于对应半径的球面上，不存在偏心负载带来的附加倾覆力矩，平衡保持过程中驱动端的受力更均匀，不会出现单支链负载过载的问题。下平台采用环形分体式结构设计，内部预留了充足的安装空腔，可容纳驱动控制板、接线端子以及配套的传动组件，环形外侧设置透明防护围板，既可以避免内部线缆、构件被外物触碰干扰，也能直观观察内部构件的运动状态，便于调试阶段的故障排查。上平台采用圆形平板结构，表面预留三个呈120°均匀分布的安装接口，可直接固定待搭载的功能模块，安装孔位采用标准接口尺寸，可适配不同规格的工装板、功能组件，无需额外加工转接板。

设计思路上，该机构优先考虑了运动解算的便捷性与结构的易装配性：三组支链的铰接点位置采用对称等距布置，运动学正逆解的计算复杂度更低，控制程序编写时无需处理复杂的坐标偏移补偿，可降低控制算法的开发难度；所有铰接位置均采用标准销轴连接，配合自润滑轴套，长期往复运动过程中磨损量更小，维护时仅需更换轴套即可恢复铰接精度，无需整体更换支链构件；支链的伸缩段采用轻量化杆件设计，在保证抗弯强度的前提下尽可能降低运动部件的重量，减少驱动端的负载惯量，提升动态响应速度。

安装边界与尺寸适配方面，下平台的环形底座外径为整体结构的最大安装尺寸，安装时仅需在固定平面上对应三个底座安装孔位完成固定即可，无需额外预留过大的周边操作空间；机构处于零位（上平台水平）时整体高度为最低工作高度，当支链伸缩至最大行程时，上平台达到最大倾角位置，此时上平台边缘的运动包络范围不会超出下平台的外径边界，安装时无需在周边预留过多的避让空间；上平台的负载安装面处于整体结构的中心轴线上，搭载负载时重心尽量与虚拟球心重合，可最大限度降低驱动端的静态负载，提升平衡保持的精度与稳定性；线缆走线可通过支链侧面的走线槽或者下平台的预留穿线孔引入内部空腔，避免运动过程中线缆与支链发生拉扯干涉。

实际调试过程中，需要先完成单支链的行程标定，确定每个支链的伸缩零位与最大行程位置，再进行三支路的协同运动测试，确保上平台在全倾角运动范围内不会出现支链卡死、铰接点受力过载的问题；由于采用球面运动构型，机构的运动不存在奇异位形，在额定工作角度范围内运行平稳，不会出现瞬时的运动失控问题，适合用于需要长期动态调平、姿态稳定保持的工位场景。
