油气储罐壁面磁吸履带式检测机器人结构

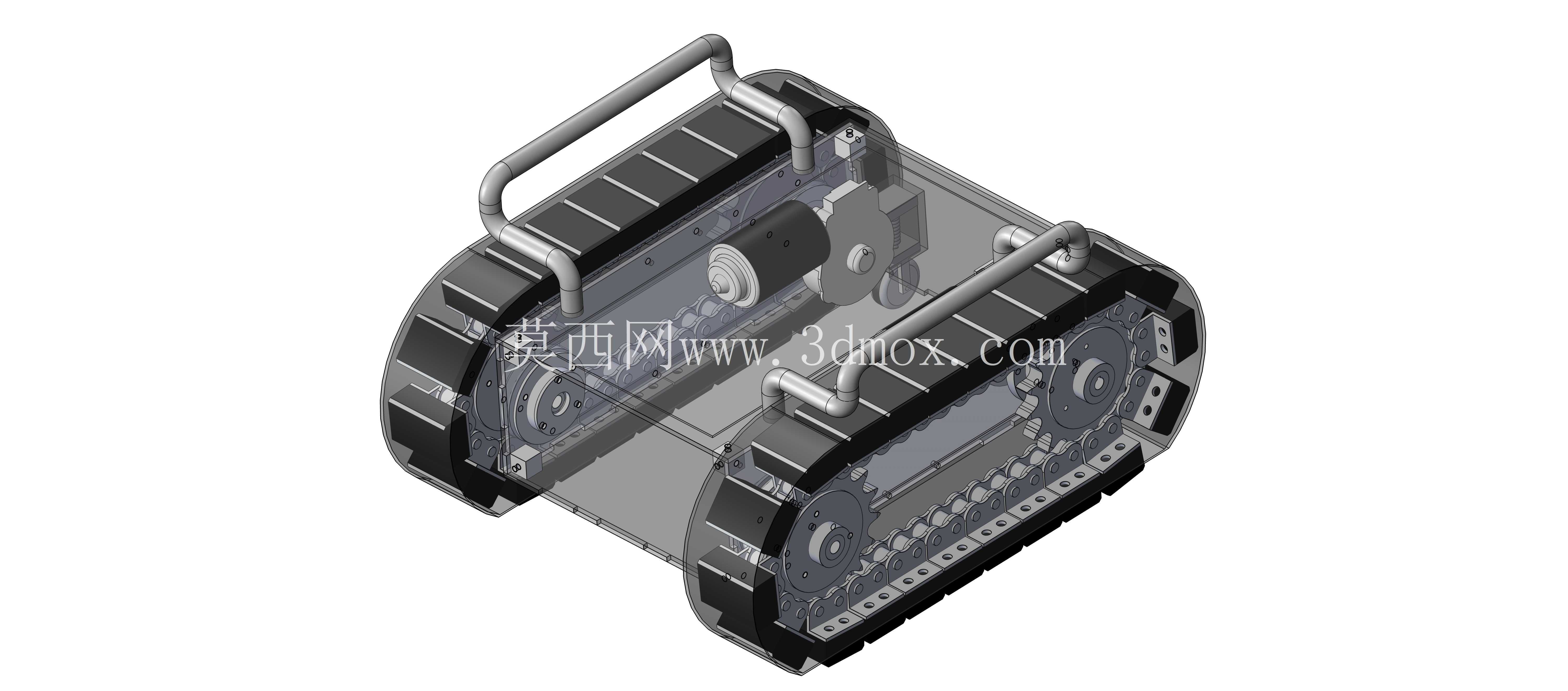

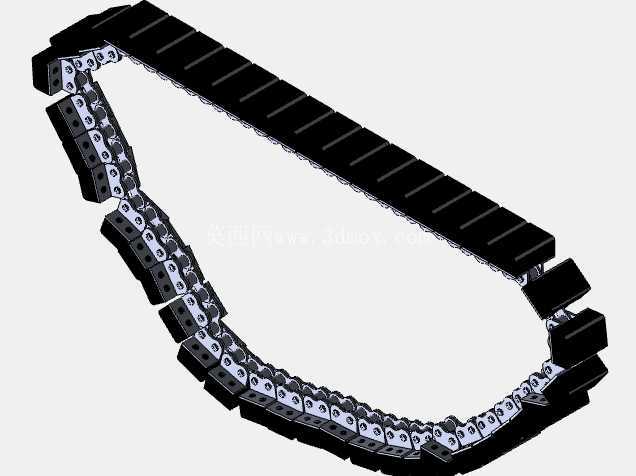

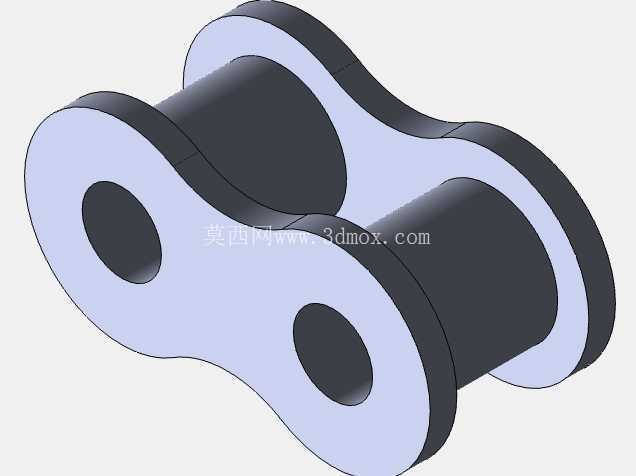

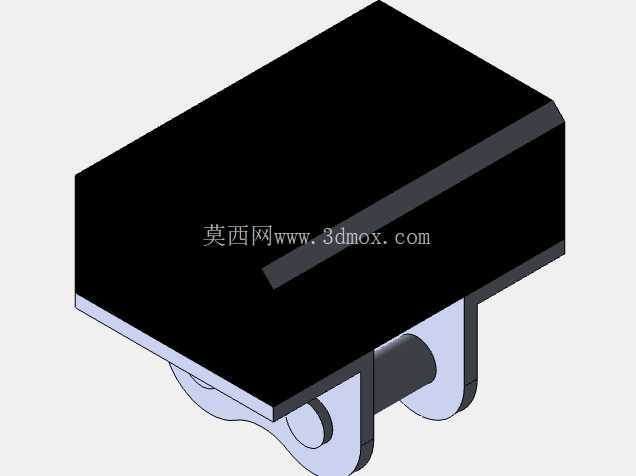

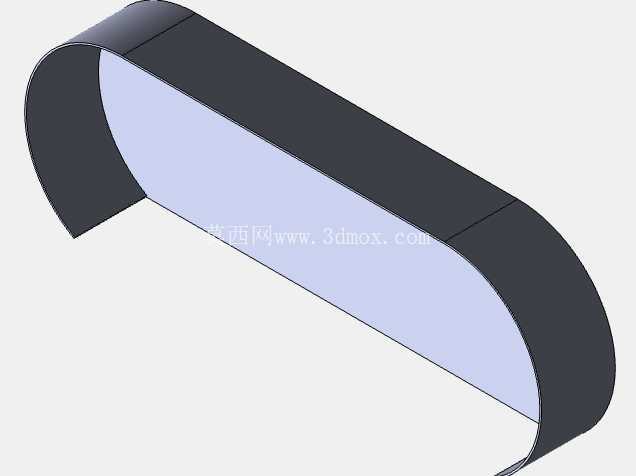

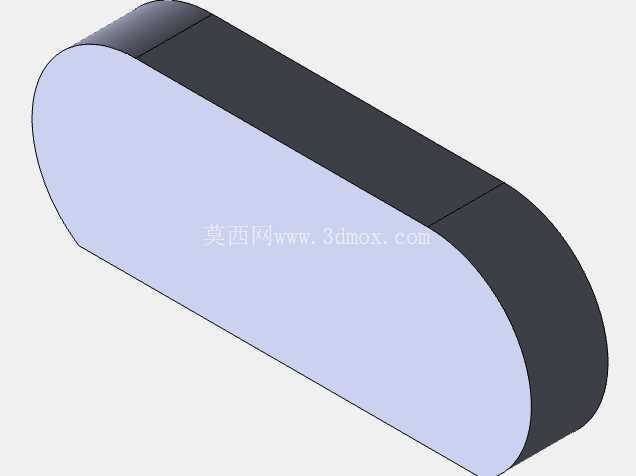

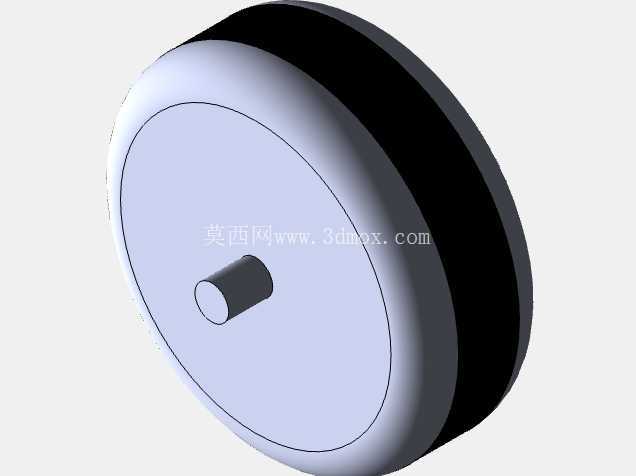

　　在石化储运领域，常压及承压油气储罐的壁面、底板腐蚀检测长期依赖人工搭架、罐内搭设脚手架作业，不仅作业周期长，受限空间作业安全风险高，人工检测的覆盖率、数据一致性也很难满足常态化运维要求，这款磁吸式行走检测设备正是针对这类场景开发的壁面作业载体。从行走结构来看，设备采用双侧对称履带布局，履带模块内置永磁吸附单元，可在导磁的钢制储罐壁面、罐顶甚至倒置的底面实现可靠吸附，无需额外搭建轨道或辅助固定结构，履带的接地比压经过匹配设计，既不会因吸附力过大导致行走阻力过高、转向卡顿，也不会因吸附力不足在曲面壁面、带防腐涂层的壁面出现滑移脱落，履带板表面做了防滑纹理处理，可适应带轻微锈蚀、薄涂层的壁面工况，跨越壁面焊缝、局部轻微凸起的能力满足常规储罐的壁面形貌特征。

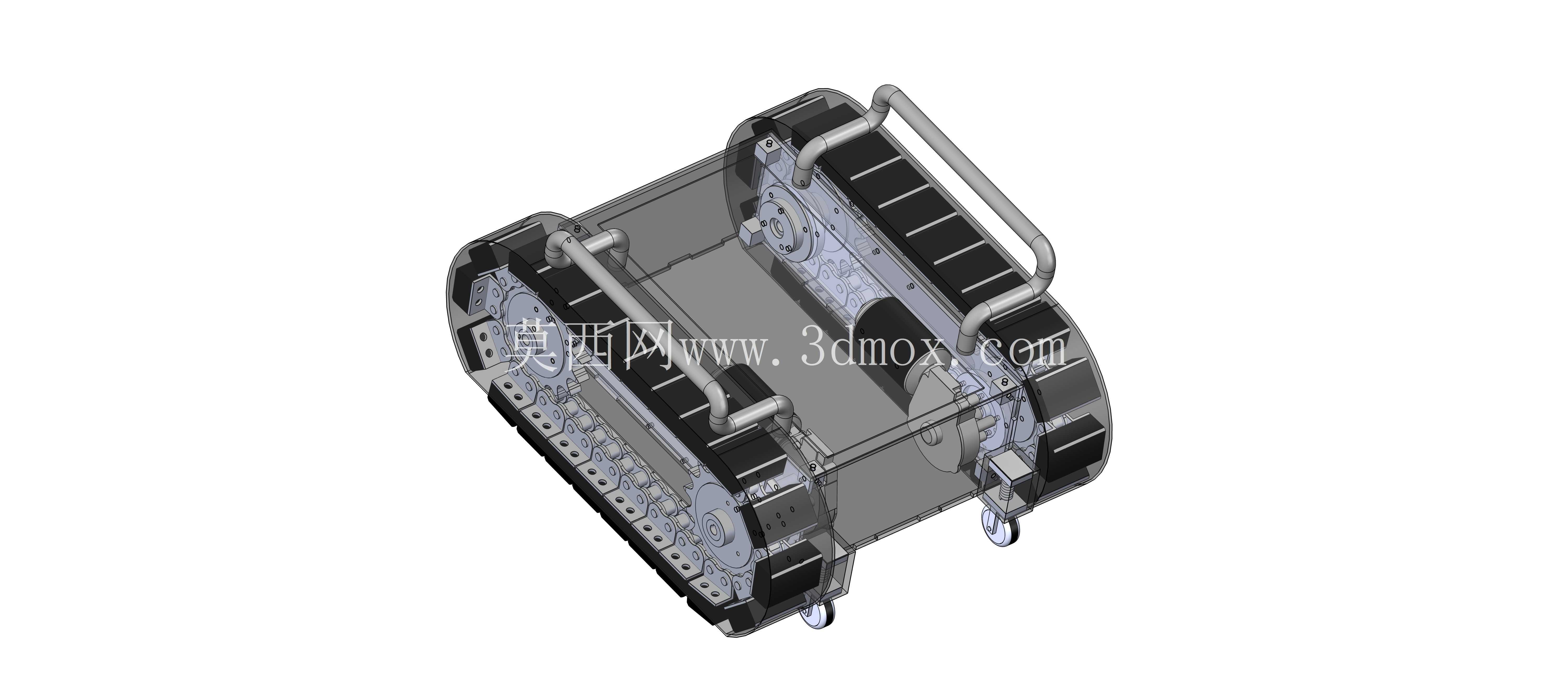

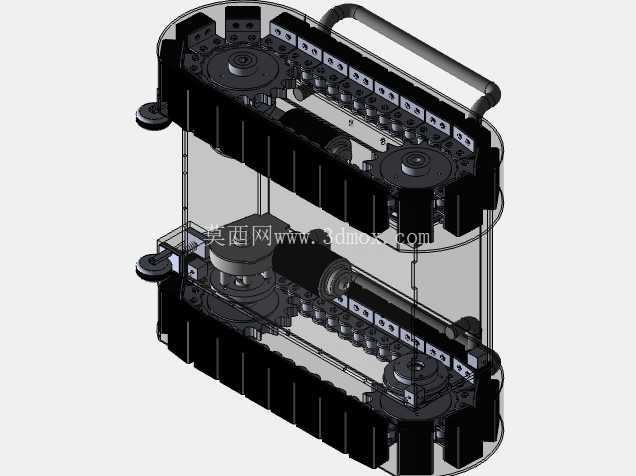

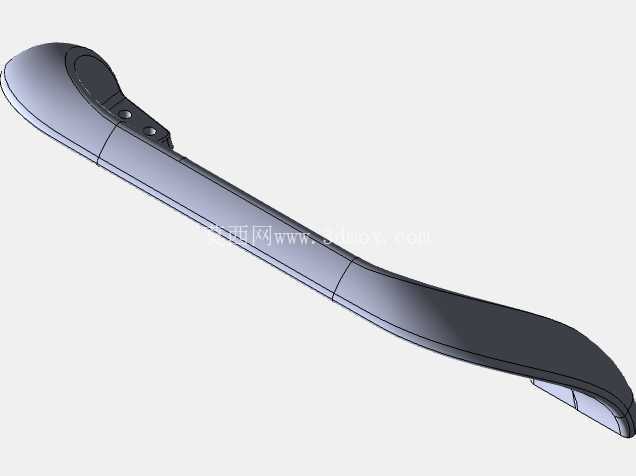

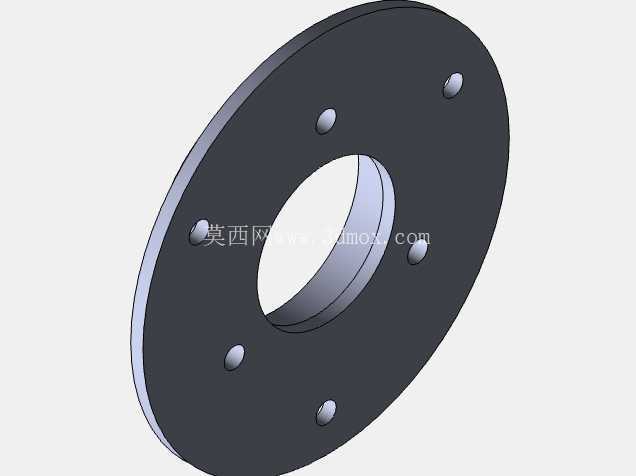

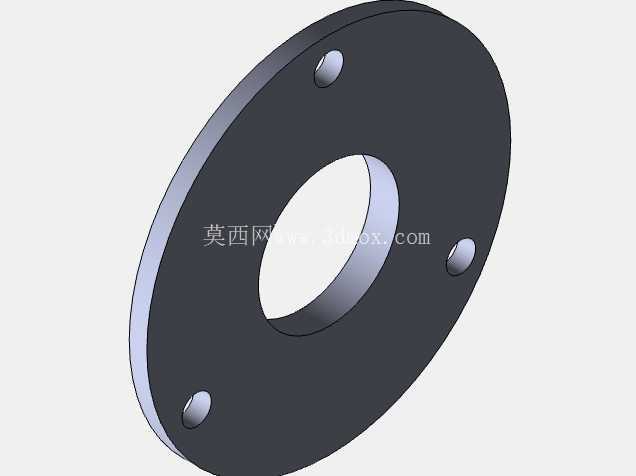

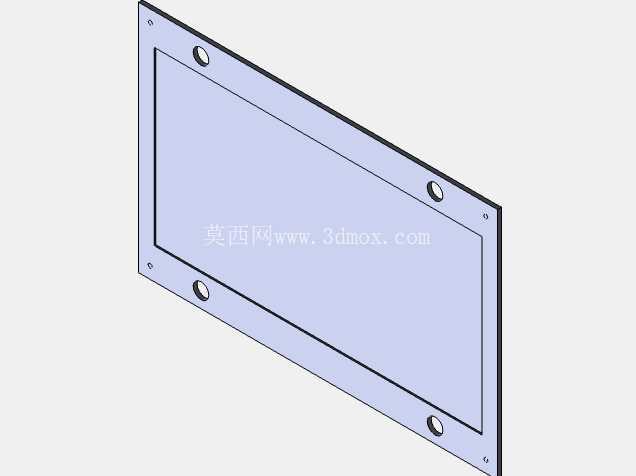

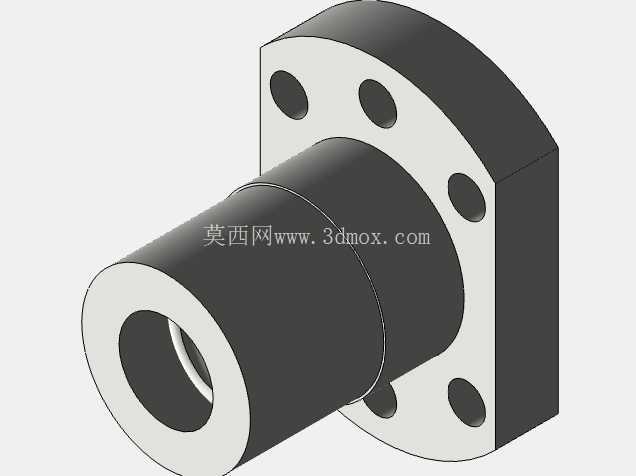

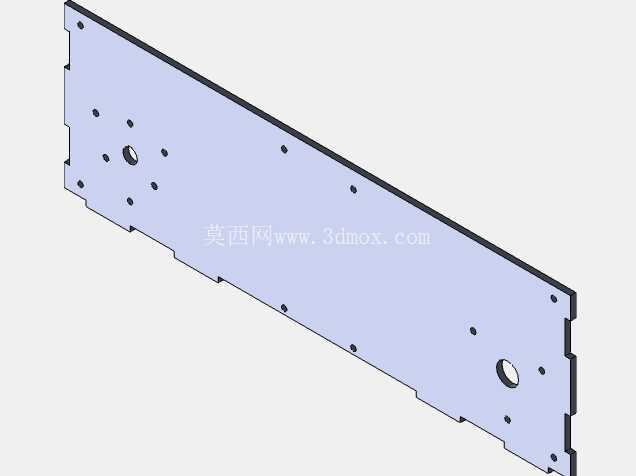

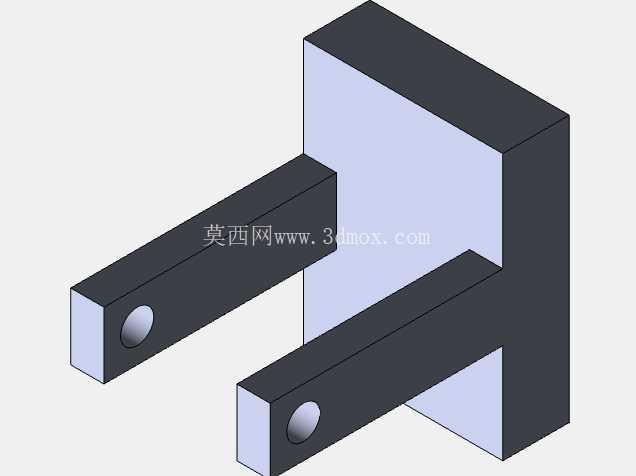

　　设备整体采用扁平式紧凑布局，双侧履带模块通过中部的承载框架连接，框架预留了标准化的传感器安装接口，可根据检测需求搭载超声测厚探头、图像采集模块、漏磁检测传感器等不同检测单元，所有电气走线均内置在框架腔体内部，避免壁面行走时勾挂焊缝、附件造成线缆损坏。框架顶部设置了两组对称的搬运提手，方便现场作业时的设备转运、壁面挂载操作，提手的高度经过人机工程校核，单人即可完成设备的提放、挂载操作。从安装边界来看，设备整体厚度控制在较低范围，可进入储罐底部边缘、罐壁与加强筋之间的狭窄空间作业，最小通行间隙适配常规储罐的罐底边缘板与罐壁连接区域的检测需求，转向半径满足在小直径储罐壁面的环向、纵向行走切换要求，不会因转向半径过大无法完成壁面全覆盖巡检。

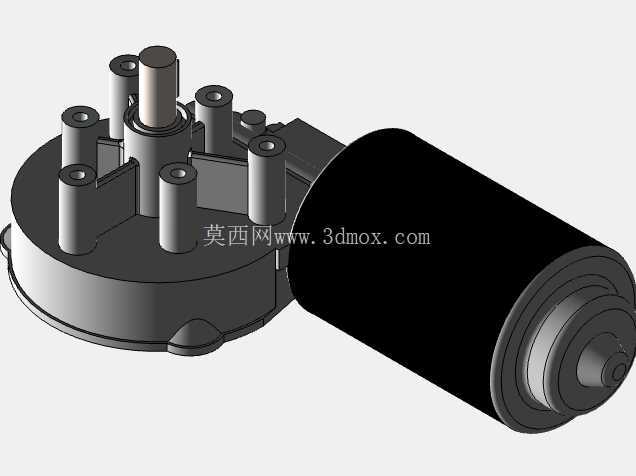

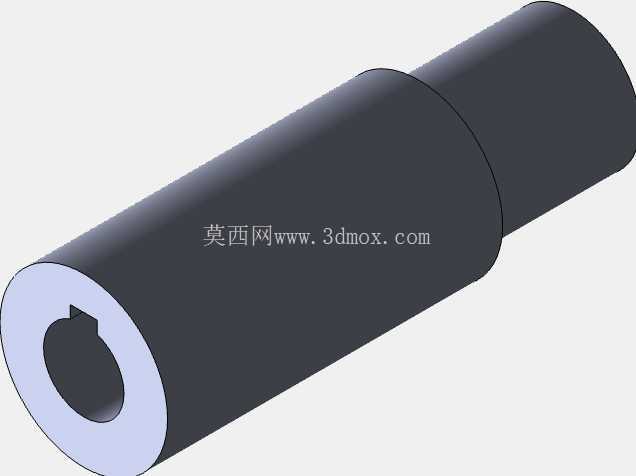

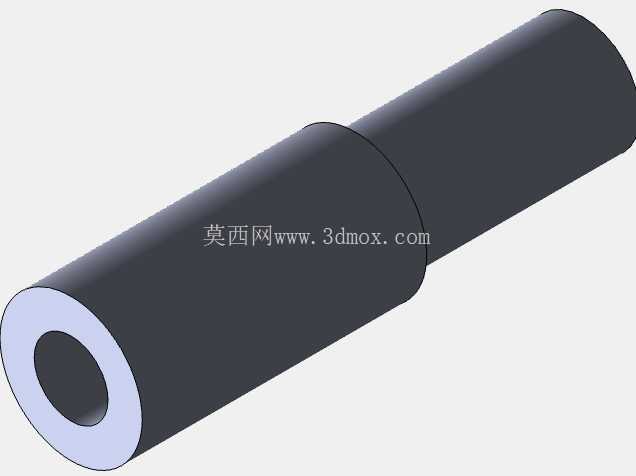

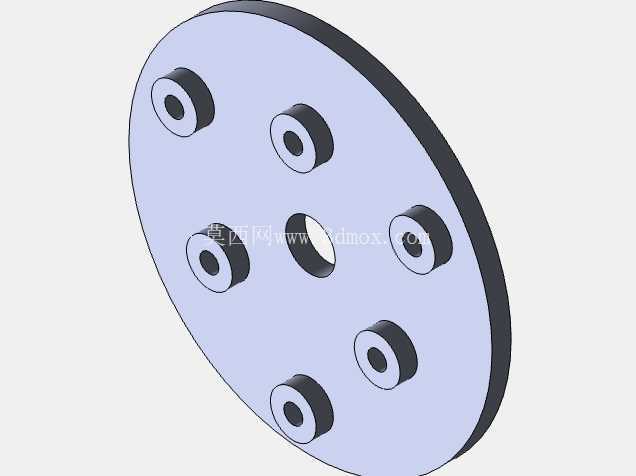

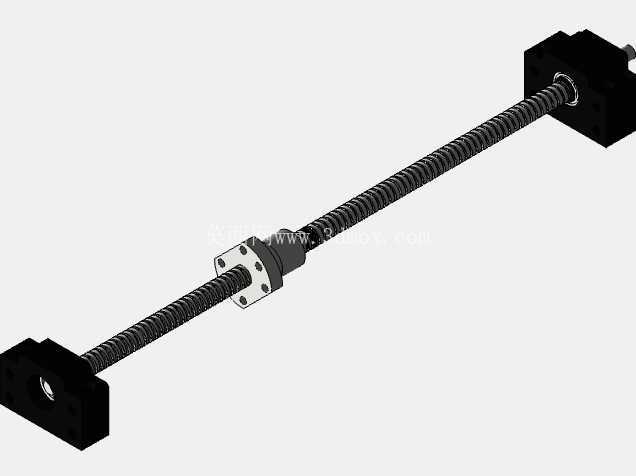

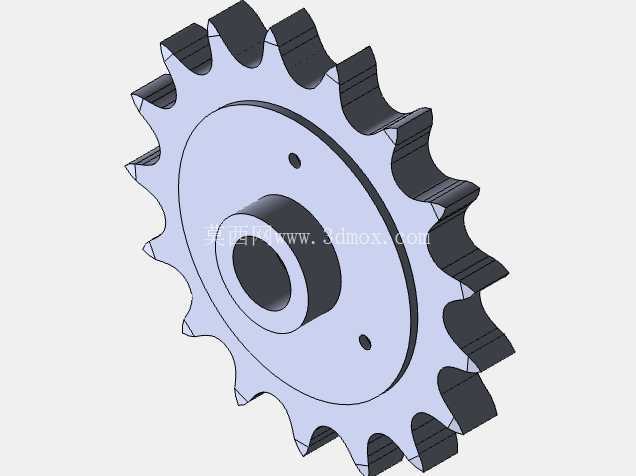

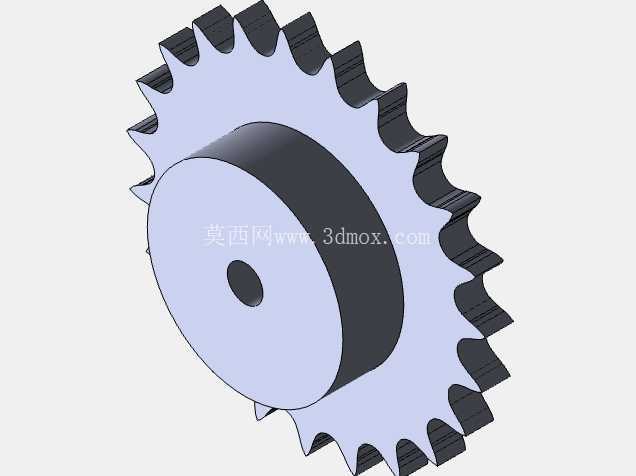

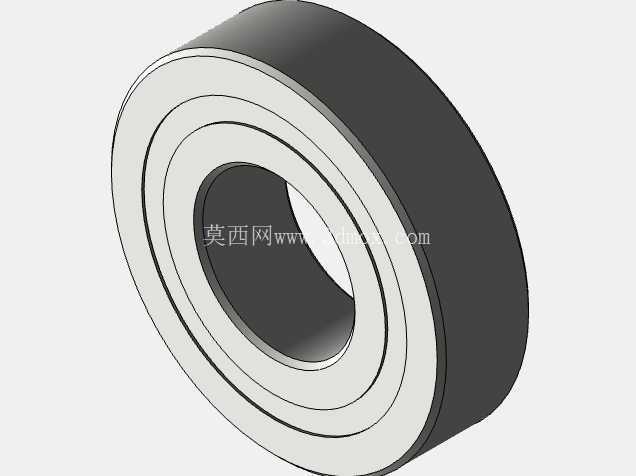

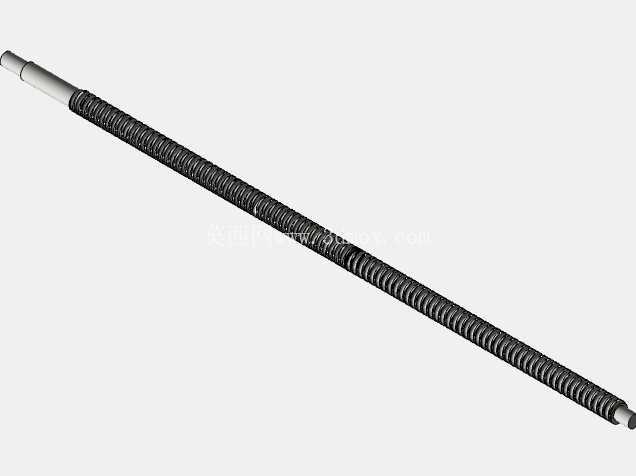

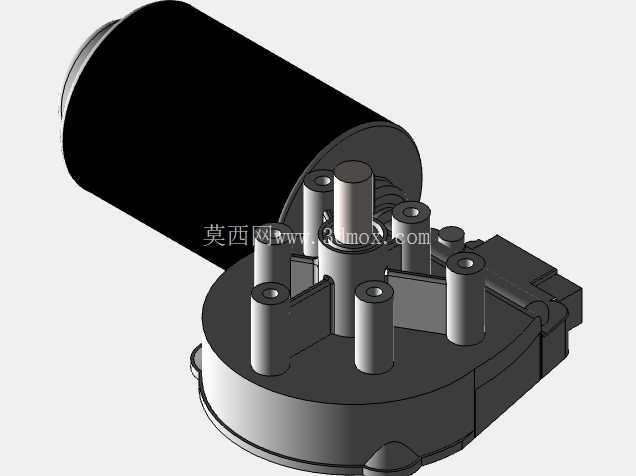

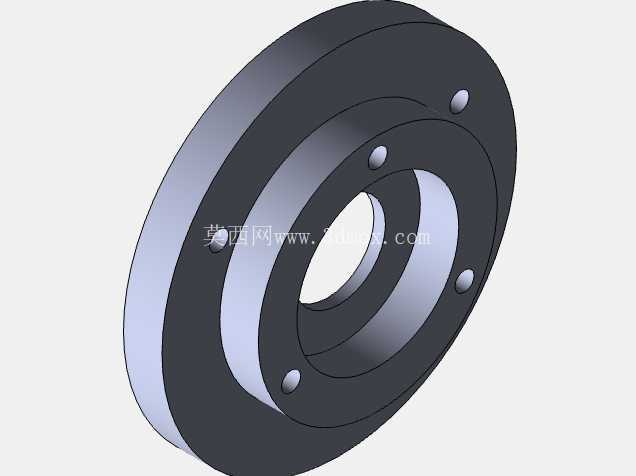

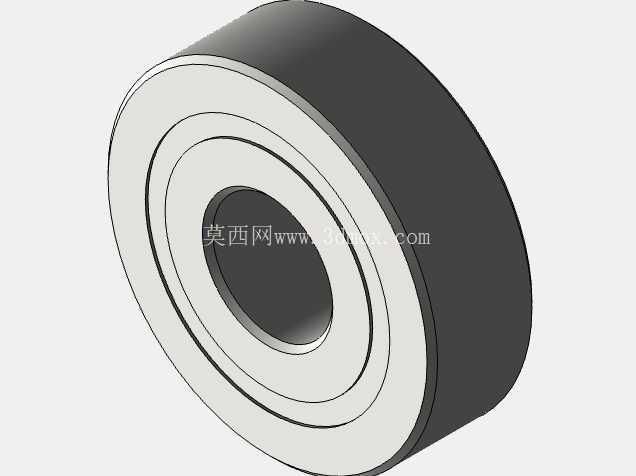

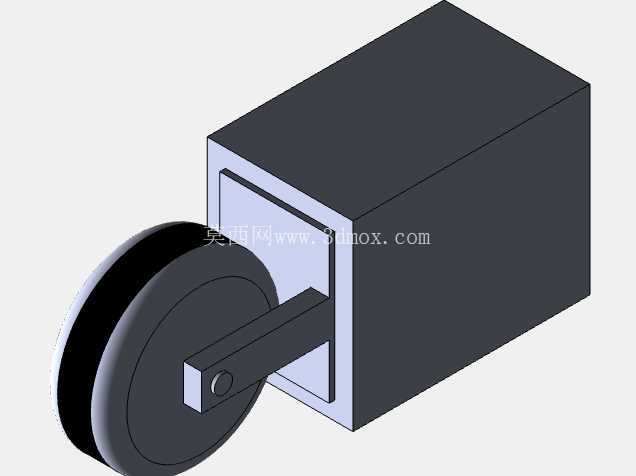

　　行走驱动单元集成在履带模块内部，采用一体化减速驱动结构，防护等级满足罐内潮湿、带少量油气挥发的作业环境要求，驱动扭矩经过匹配计算，可在垂直壁面携带额定负载的检测模块完成稳定行走，行走速度可根据检测采样频率调整，匹配不同检测精度要求下的扫查速度。设备的重心经过优化布置，整体重心尽量贴近壁面，降低磁吸行走时的倾覆力矩，即使在壁面遇到局部障碍物、吸附力出现瞬时波动时，也能保持姿态稳定，不会出现侧翻脱落。中部承载框架采用模块化设计，可根据不同的检测任务快速更换搭载模块，无需对行走主体结构进行改动，拓展性覆盖储罐壁面测厚、腐蚀扫查、焊缝外观检测、涂层破损排查等多种常规储罐检测作业需求。

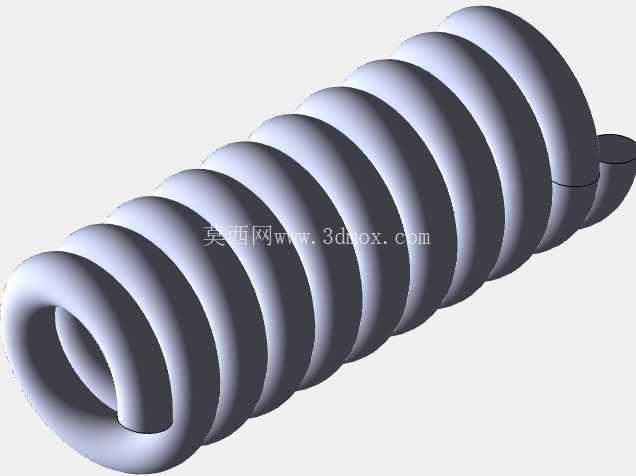

　　相比轮式磁吸壁面机器人，履带式结构的吸附单元分布更均匀，壁面适应能力更强，在带轻微弧度的储罐壁面、有局部变形的壁面区域，履带可以更好地贴合壁面，保证每个吸附单元都能提供足够的吸附力，不会出现轮式结构常见的局部接触不良、吸附力骤降的问题。在实际作业时，设备可通过远程操控完成壁面的全区域自主行走扫查，无需人员进入罐内受限空间，大幅降低作业安全风险，同时检测传感器与壁面的贴合压力可通过搭载的浮动机构保持恒定，避免人工手持检测时压力不均导致的检测数据偏差，提升检测结果的一致性与可靠性。设备的结构件均采用非导磁的轻量化材质制作，避免对永磁吸附单元的磁场造成干扰，同时降低整体自重，进一步提升壁面行走的负载余量，所有连接位置均做了防松处理，适应壁面行走时的持续振动工况，避免长期作业后连接件松动影响设备可靠性。
