伺服驱动仿生手指机械执行机构

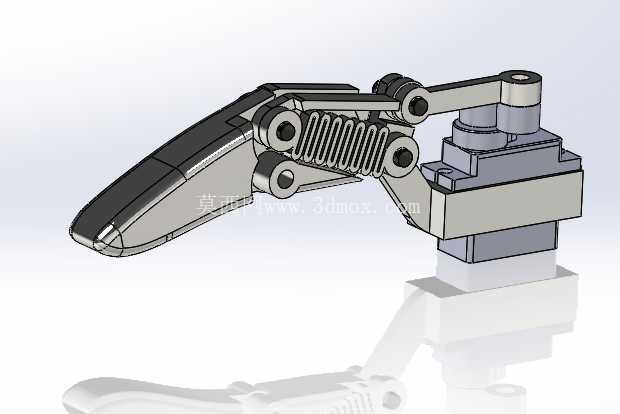

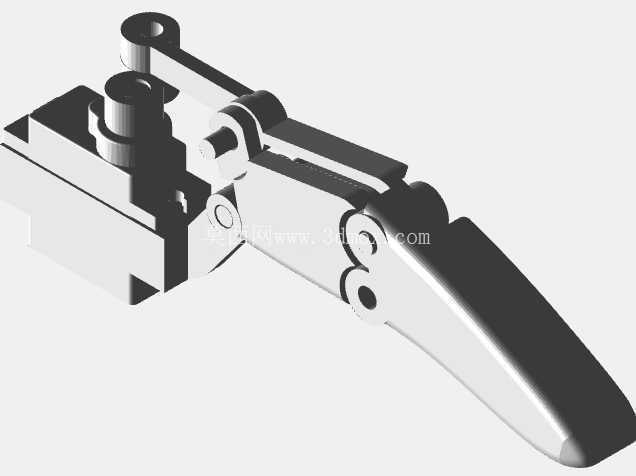

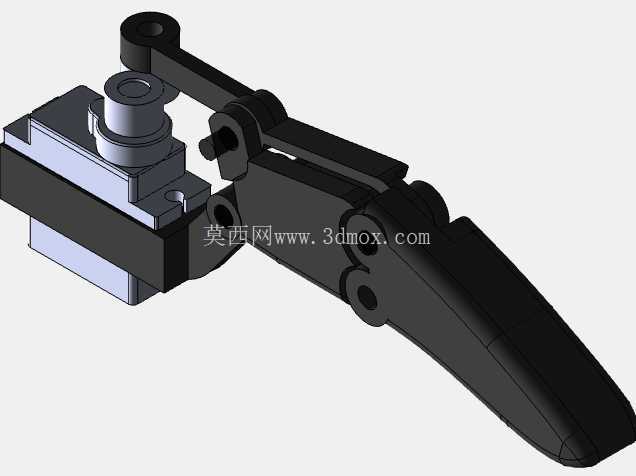

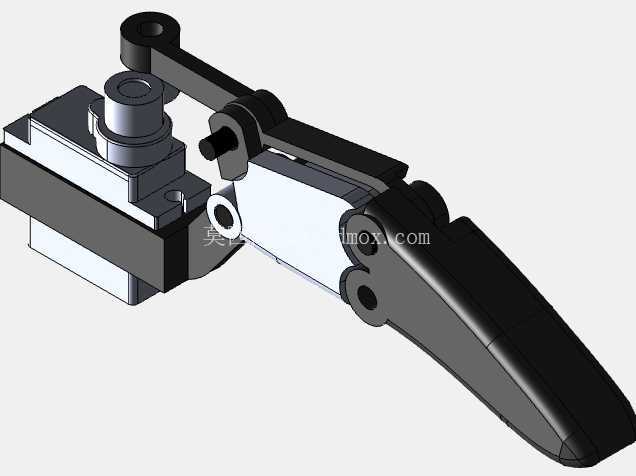

　　这款伺服驱动的仿生手指执行机构，核心定位是轻载精密抓取场景的末端执行单元，目前在3C电子装配、实验室样本分拣、轻工产品包装工位已经有大量同原理结构的落地应用。区别于传统的平行夹爪，它采用仿生指节的分段式结构，能够贴合异形工件的外轮廓实现包覆式抓取，对于表面易刮花、形状不规则的小尺寸工件，抓取稳定性远高于常规两爪气缸。从结构设计逻辑来看，整个手指的动力输入来自底部安装位的伺服舵机，动力通过曲柄连杆结构传递到三个指节的铰接点，指节之间设置了复位弹性构件，在伺服输出回程动力时可以带动指节自动张开，不需要额外设置复位弹簧的独立安装位，整体结构的集成度非常高。

　　指节的接触面做了仿形弧度处理，靠近指尖的位置预留了防滑贴片的安装槽，实际使用时可以根据抓取工件的材质，粘贴硅胶、聚氨酯或者毛毡材质的缓冲垫，避免硬接触刮伤工件表面。安装边界方面，整个机构的底座采用标准的舵机安装孔位，孔距匹配市面上主流的20kg、25kg扭矩金属齿舵机的安装尺寸，底座总宽度控制在45mm以内，总高度从安装底面到指节完全伸直的指尖顶端不超过120mm，不需要占用很大的安装空间，可以直接集成在小型桌面机械臂、分拣模组的末端法兰上，也可以多个手指组合成多爪夹持器，适配不同重量的工件抓取需求。

　　在功能特性上，这款手指机构的指节转动角度做了机械限位设计，最大弯曲角度可以达到135度，完全弯曲时指尖可以贴合到指根位置，能够抓取最小直径3mm的柱状工件，最大张开状态下可以覆盖宽度60mm以内的异形工件，单指的额定抓取负载可以达到1.5kg，足够覆盖大部分轻工分拣、装配场景的负载需求。设计过程中特意将所有的铰接转动副都采用了自润滑铜套配合不锈钢销轴的结构，长时间往复转动不会出现卡顿或者磨损间隙过大的问题，指节的主体结构采用硬质铝合金加工而成，在保证结构强度的同时控制了整体重量，单指总重量不超过80g，不会给末端驱动轴带来过大的负载惯量。

　　从实际应用的适配性来看，这款手指机构不需要搭配复杂的气源管路，只需要给伺服舵机提供控制信号和动力电源就可以工作，非常适合在没有气源配置的桌面自动化设备、教学实验平台上使用，相比气动夹爪它的开合角度可以通过伺服信号做连续调节，能够根据工件的尺寸实时调整夹持力度，不会出现夹坏易碎工件或者夹取力度不足导致工件脱落的问题。结构上的连杆传动比做了优化设计，在伺服输出相同扭矩的情况下，指尖位置的夹持力可以达到传统直连舵机夹爪的1.8倍，不需要选配大扭矩高价格的舵机就可以满足常规抓取的力度需求，整体的制造成本可以控制在很低的水平。另外整个机构的所有零件都采用了模块化设计，每个指节、连杆、底座都可以单独拆卸更换，如果某个零件出现磨损或者损坏，不需要更换整个手指总成，只需要替换对应的零件就可以恢复使用，后期维护的成本非常低。在安装适配的时候，只需要保证底座安装面的平面度在0.1mm以内，固定螺丝采用M3规格的内六角螺丝锁紧，就可以保证整个机构的运行精度，不需要做额外的调校工作，舵机的走线从底座侧面的预留线槽引出，不会和运动的连杆结构产生干涉，长时间运行也不会出现线缆磨损的问题。
