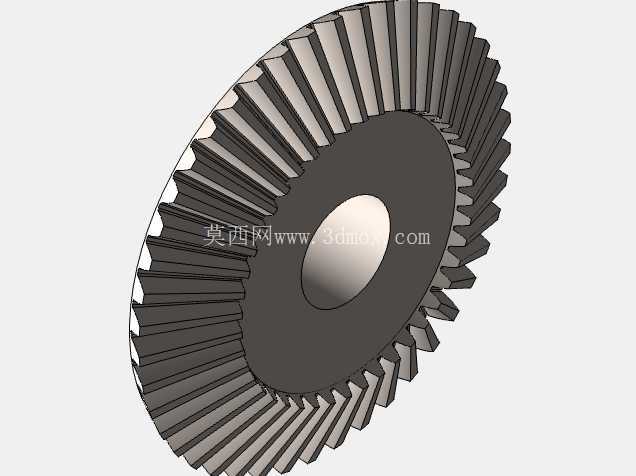

自动化传动用直齿锥齿轮结构设计

　　在自动化生产线的转角传动工位、小型动力传输单元以及需要改变传动轴线方向的设备结构中，锥齿轮是实现相交轴动力传递的核心零件，本次设计的直齿锥齿轮主要适配两轴垂直相交的传动场景，可在紧凑安装空间内完成扭矩与转速的换向传递，广泛应用于小型自动化设备的动力头、输送线转角换向机构、轻工机械的传动箱内部等场景。从实际使用需求出发，该锥齿轮采用直齿齿形设计，相比螺旋锥齿轮，直齿结构的加工难度更低，装配时的轴向力更小，不需要额外设置承受大轴向载荷的轴承组，更适合中低速、中等载荷的常规传动场景，日常维护时的拆装调整也更为便捷，不需要复杂的齿面接触区调校工序，能降低设备运维的技术门槛。

　　设计过程中首先确定传动比匹配需求，结合常用小型伺服电机、减速电机的输出参数，将齿形参数按照等顶隙收缩齿的标准进行推导，保证轮齿从小端到大端的齿厚均匀过渡，避免齿根处出现应力集中的薄弱截面，齿顶间隙沿齿长方向保持一致，能储存少量润滑脂，在无持续喷油润滑的工况下也能保证齿面的基础润滑效果，减少干摩擦导致的齿面磨损。齿坯的中心孔为安装定位基准，设计时严格控制中心孔的圆柱度公差，以及中心孔轴线与齿轮节锥轴线的同轴度，避免装配后出现齿面偏载，导致单侧齿面过早磨损甚至断齿。

　　轮齿的齿向方向沿节锥母线分布，安装时需要保证配对齿轮的节锥顶点重合，这就要求在配套的安装支座设计时，严格控制两安装轴的轴线交点位置公差，预留的轴向调整间隙可以通过垫片组进行微调，保证齿面接触斑点处于齿面中部区域，避免接触区偏在齿端导致的冲击载荷增大。从安装边界来看，该锥齿轮的背锥面为平直加工面，可作为轴向定位的贴合面，与安装轴的轴肩端面配合，能限制齿轮工作时的轴向窜动，齿轮轮毂部分的长度根据常用安装轴的配合长度设计，既不会因为轮毂过短导致配合面不足、传动时出现松动，也不会因为轮毂过长占用过多的安装空间，适配多数小型传动箱的内部布局。

　　齿面的粗糙度按照常规传动齿轮的要求设计，齿面不需要过高的抛光精度，只要满足滚齿加工后的表面质量即可，能在控制加工成本的前提下，保证齿面的接触强度，齿根部分的过渡圆角采用统一的圆弧半径，避免加工时出现刀痕导致的应力集中，提升轮齿的弯曲疲劳强度，在承受瞬时冲击载荷时不容易出现断齿故障。实际选型应用时，需要根据传递的额定扭矩核算轮齿的接触强度与弯曲强度，结合工作转速确定润滑方式，转速低于1000rpm的工况可采用脂润滑，更高转速则需要采用油浴或者飞溅润滑，同时要保证配对齿轮的材质硬度匹配，主动轮硬度略高于从动轮，能延长整套齿轮副的使用寿命。在三维建模过程中，齿形的生成严格按照渐开线锥齿轮的成型原理，先建立背锥面上的当量直齿轮齿形，再沿节锥方向投影生成锥面齿形，保证每个轮齿的齿形误差控制在合理范围内，后续做干涉检查、运动仿真时能准确模拟实际啮合状态，避免设计阶段出现齿形干涉、啮合间隙不合理的问题，为后续的加工、装配提供准确的三维数据参考。
