小型自动化设备用直齿塑料传动齿轮

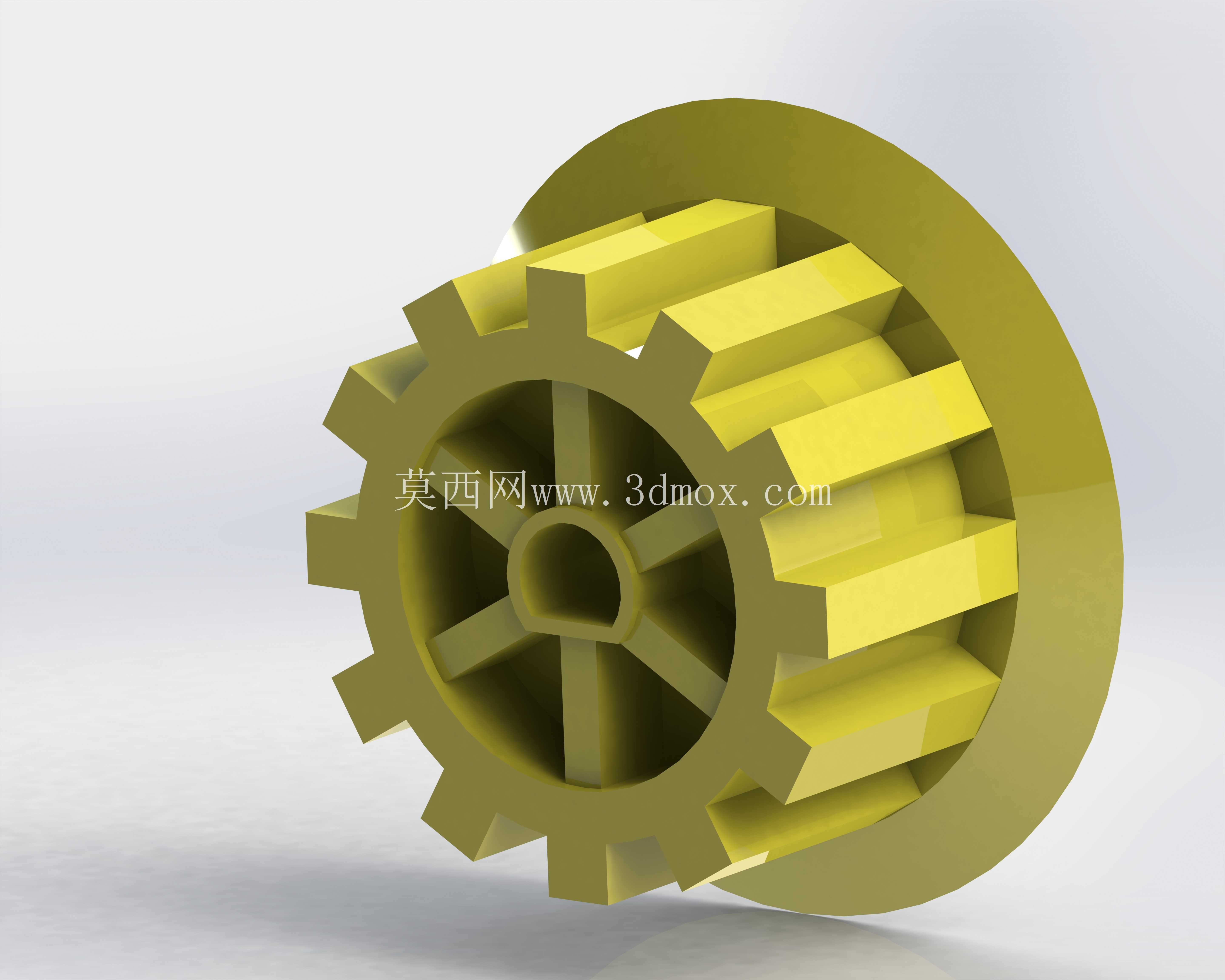

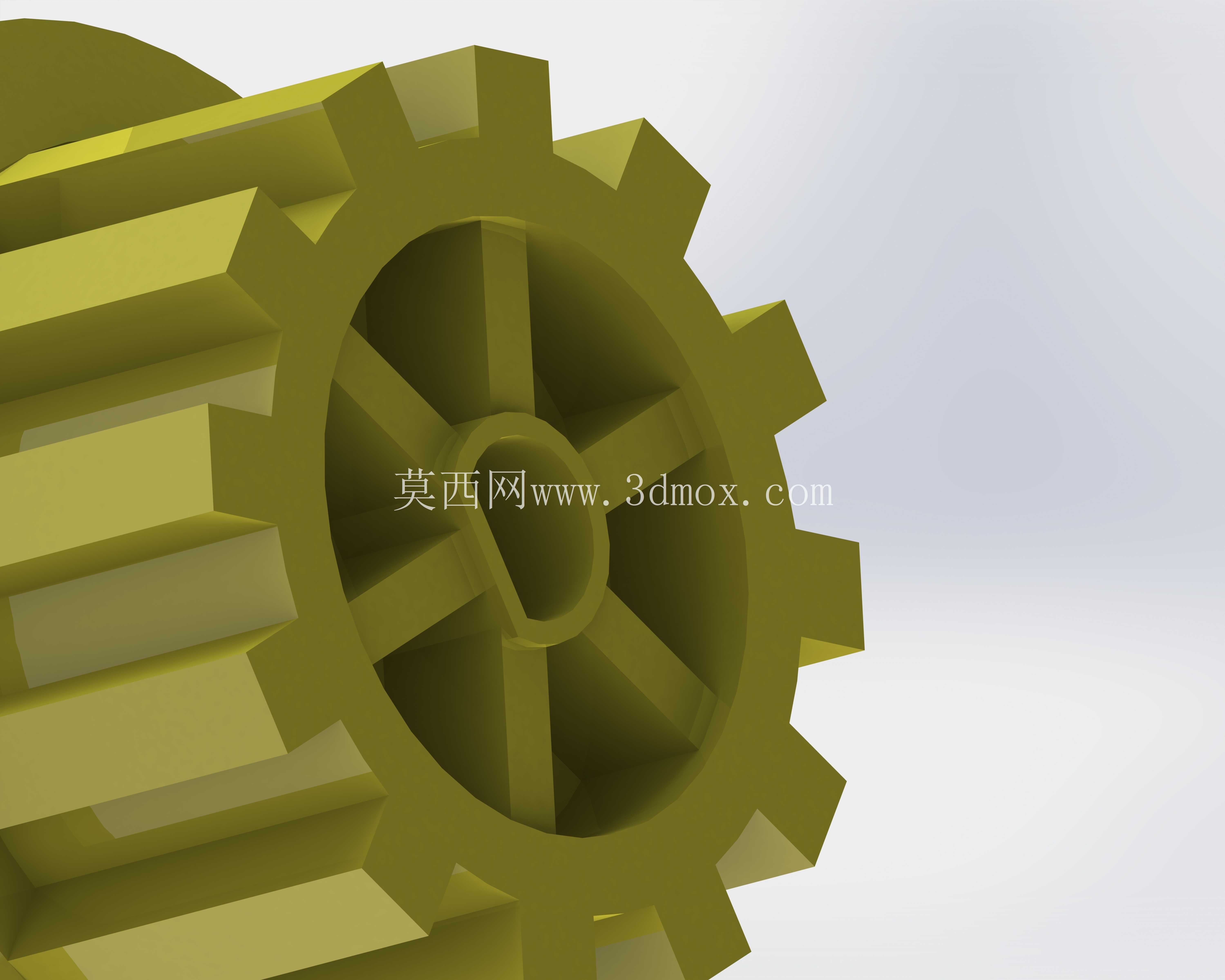

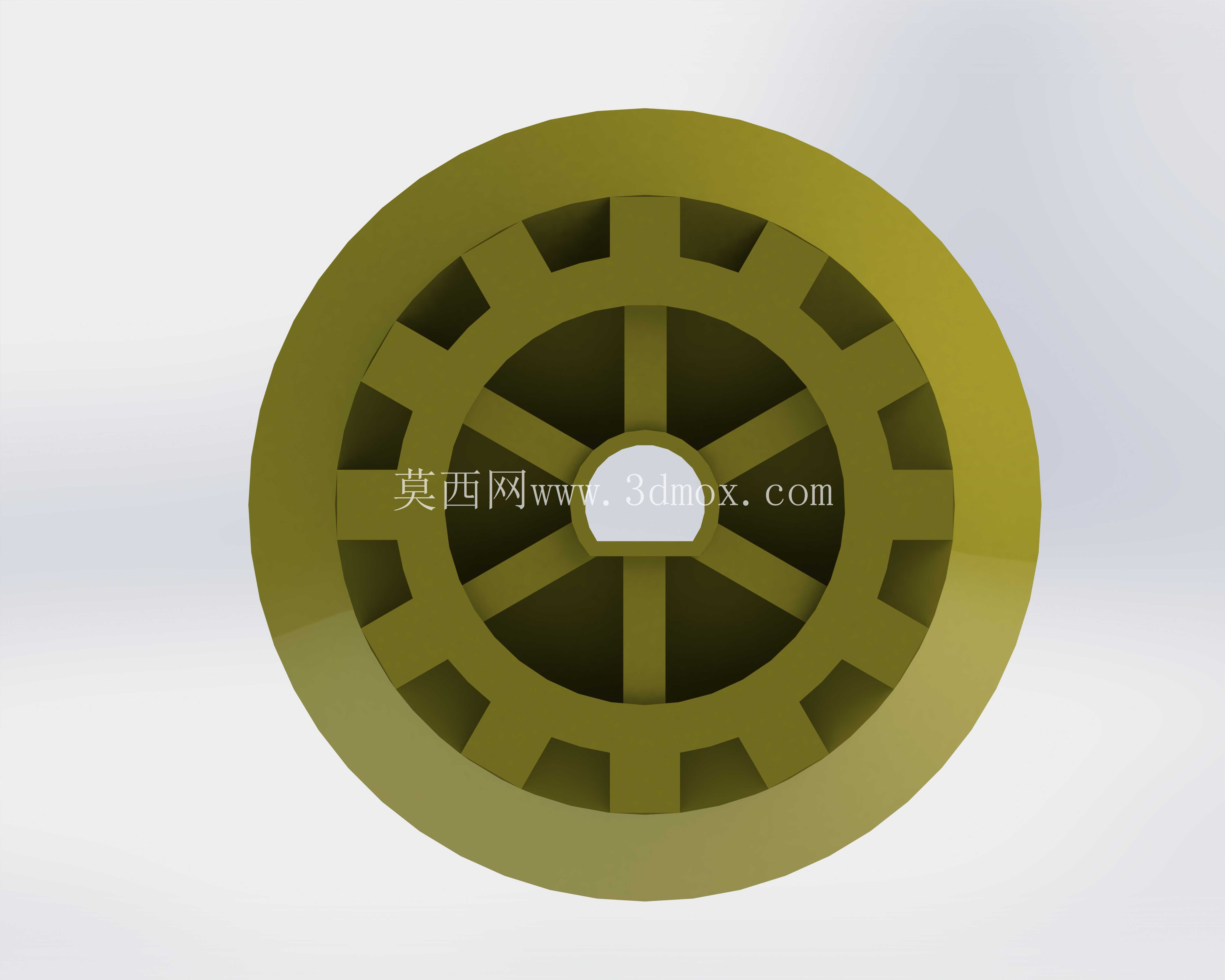

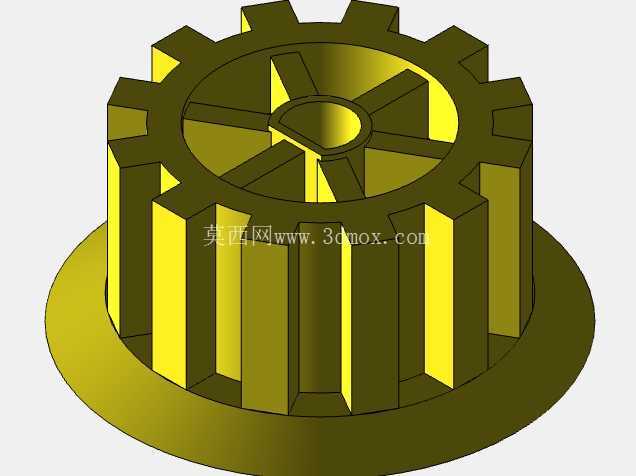

　　这款塑料直齿轮主要面向小型机械自动化场景的传动需求设计，常见于桌面级自动化输送机构、小型办公设备走纸机构、民用五金工具的动力传递单元、消费电子类产品的内部传动模组中，替代传统金属齿轮实现低负载工况下的静音传动需求。从结构设计来看，齿轮采用直齿齿形设计，齿向与齿轮轴线平行，啮合过程中不存在轴向分力，安装时无需额外配置轴向止推结构，能简化配套安装座的结构设计，降低整体装配复杂度。齿轮中心采用D型孔配合结构，区别于常规圆孔设计，D型切面能与输出轴的对应平面紧密贴合，传递扭矩时不会出现轴孔相对打滑的问题，相比键连接结构，D型孔的加工难度更低，装配时无需额外配置平键、卡簧等紧固件，能有效缩减装配工序，适配小空间内的紧凑安装需求。齿轮辐板采用六筋式镂空结构，在保证轮体整体结构强度的前提下，尽可能缩减了塑料原料的用量，同时降低了齿轮自身的转动惯量，在频繁启停的传动工况下，能减少驱动电机的启动负载，降低动力损耗。齿圈部分做了等厚设计，齿根位置做了R0.3的圆角过渡处理，避免注塑成型过程中齿根位置出现应力集中，同时能分散齿轮啮合传动时的齿根弯曲应力，提升轮齿的抗疲劳寿命，避免长期交变载荷下出现断齿问题。

　　从安装边界来看，齿轮的轴向厚度控制在适配小型机构的紧凑尺寸范围内，齿顶圆直径适配常规小型传动的中心距要求，安装时无需对配套啮合齿轮做额外的变位修正，采用标准模数设计就能实现平稳啮合，齿侧间隙控制在0.05-0.1mm区间，既能补偿注塑成型的尺寸公差，也能避免间隙过大导致的传动回程误差，同时减少啮合过程中的齿面撞击噪音。材质选用工程塑料注塑成型，相比金属齿轮具备自润滑特性，啮合传动时无需额外添加润滑脂，能避免油污对周边洁净工况的污染，适配办公设备、民用消费类产品的洁净使用场景，同时塑料材质的阻尼特性更好，能吸收啮合过程中的振动，传动噪音比同规格金属齿轮低15-20分贝，适合对噪音控制有要求的民用及办公类设备场景。

　　在实际选型应用中，这款齿轮适配的额定传递扭矩在0.5N·m以内，适合小功率直流电机、步进电机的动力输出端使用，常见应用包括小型切纸设备的走纸传动、桌面型3D打印机的送料机构传动、小型电动工具的减速组末端传动、民用剪刀类工具的助力传动单元、小型收纳装置的锁止机构传动等场景。设计过程中充分考虑了注塑成型的工艺特性，所有结构转角都做了脱模斜度处理，辐板与齿圈、轮毂的连接位置都做了均匀的壁厚过渡，避免注塑过程中出现缩痕、缺胶等成型缺陷，能保证批量生产时的尺寸一致性，降低单件生产的成本。

　　齿轮的轮毂部分做了加厚处理，与中心D型孔的配合长度足够，能保证与输出轴的配合接触面积，避免传动过程中出现轮毂开裂的问题，轮毂端面做了平面度管控，装配时能与轴肩端面紧密贴合，保证齿轮的安装垂直度，避免运转过程中出现齿面偏载、磨损不均的问题。在实际装配调试时，只需保证啮合齿轮的中心距公差控制在±0.1mm范围内，两轴的平行度公差控制在0.02mm以内，就能实现平稳的传动效果，无需复杂的调隙结构，非常适合批量装配的民用消费类产品、小型自动化设备使用，能有效降低整机的生产装配成本，同时提升产品的使用体验，减少后期维护的需求。
