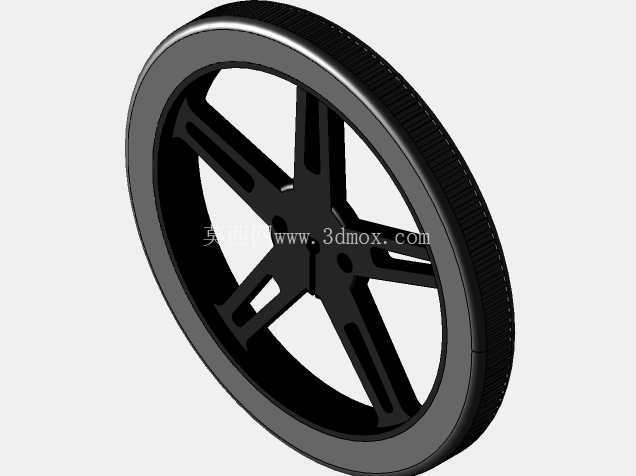

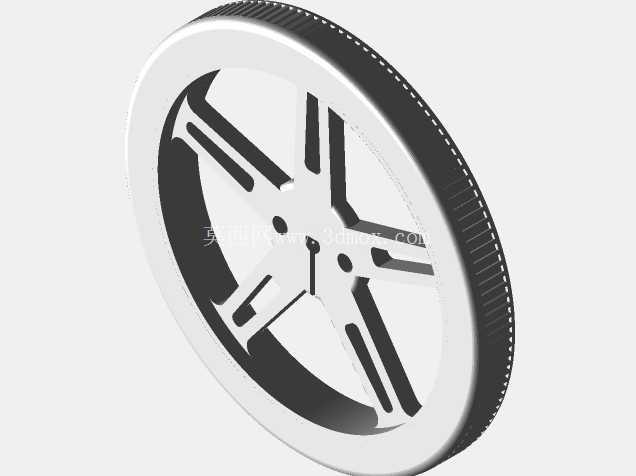

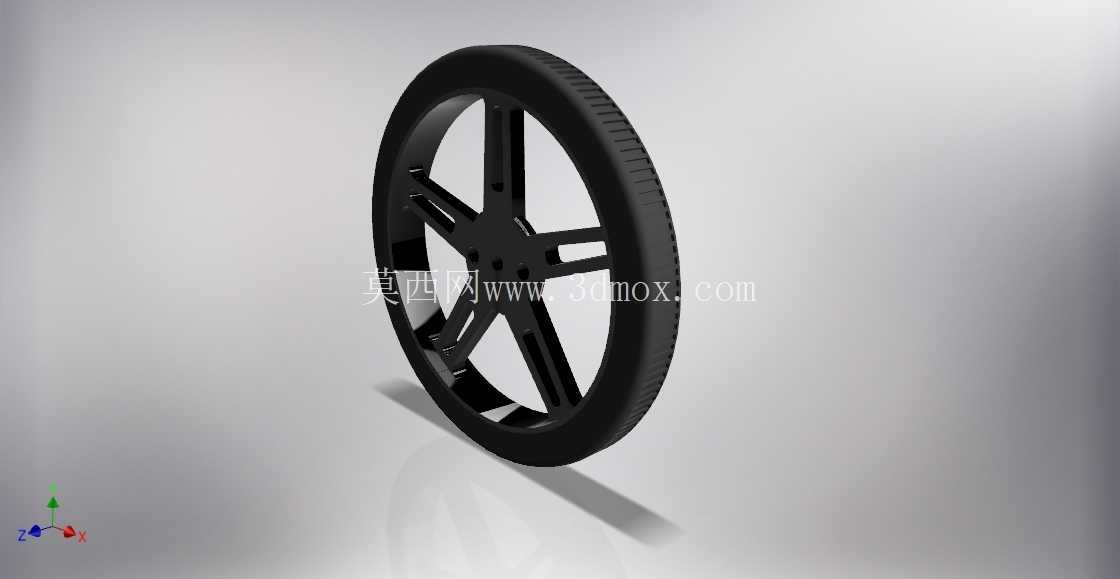

70x8mm黑色Pololu机器人行走轮结构

在小型移动机器人、桌面级智能玩具、教育类创客实训设备的行走机构选型中，轮体的结构合理性直接决定了整机行走的平顺性、负载适配能力以及装配调试效率。这款70x8mm规格的黑色行走轮，是小型轮式移动机构中应用极广的标准配套部件，其结构拆分设计为轮毂、轮胎两个独立实心部件，分别承担结构支撑与接触传动的核心功能，适配绝大多数小型直流减速电机的输出轴安装需求，在循迹小车、桌面搬运机器人、教育竞赛类机器人项目中有着极高的出镜率。

从实际应用场景来看，这类小尺寸轮体主要面向自重不超过1kg的小型移动设备，常见于高校工程训练课程的机器人实训项目、青少年创客赛事的参赛作品、桌面级小型巡检演示装置，部分微型AGV演示样机也会选用该规格轮体作为行走执行部件。轮体的外径设定为70mm，这个尺寸在小型轮系中属于兼顾行走速度与越障能力的折中选择：搭配常规1:48减速比的微型直流电机时，轮缘线速度可以匹配小型设备室内行走的常用速度区间，不会因轮径过小导致同等转速下移动效率过低，也不会因轮径过大占用过多车体内部安装空间，同时8mm的轮体宽度，既保证了轮面与接触面的足够接触面积，降低接触压强避免在软质台面上留下压痕，又不会因过宽增加不必要的转动惯量，影响电机的启停响应速度。

设计层面，轮毂采用了辐条式镂空结构，五组对称分布的辐条在保证整体结构强度的前提下，最大程度削减了轮体自身重量，降低电机的输出负载。轮毂中心的安装位做了同轴度强化设计，能够匹配常用的微型电机D型输出轴，装配时无需额外做轴孔适配加工，直接通过顶丝锁紧即可完成固定，大幅减少装配环节的加工工作量。辐条的截面做了等强度优化，从中心轮毂处到外缘轮辋位置，截面厚度随受力大小逐步变化，避免应力集中导致的辐条断裂问题，即便在小型设备做急转向、小幅越障动作时，辐条也能承受侧向与径向的复合载荷，不会出现结构变形。轮胎部分采用实心结构设计，无需充气维护，轮缘表面做了细密的周向防滑纹理，在木质桌面、PVC地坪、哑光瓷砖等常见室内接触面行走时，能够提供足够的静摩擦力，避免起步、转向过程中出现打滑丢步的问题，保证行走里程计数的准确性，对于依靠编码器做里程统计的小型机器人来说，稳定的轮地接触摩擦力是定位精度的基础保障。

从安装边界来看，轮体装配完成后，轮毂内侧与电机安装端面的预留间隙经过优化，不会与电机端盖、车体安装板产生运动干涉，轮体的轴向窜动量控制在极小范围内，高速转动时不会出现明显的偏摆，降低行走过程中的车体震动。两个独立部件的配合面做了过盈适配设计，轮胎与轮毂装配后无需额外粘接固定，依靠配合面的抱紧力即可保证转动过程中不会出现轮胎与轮毂相对滑动的问题，同时也方便后期维护时单独更换磨损的轮胎部件，无需整体报废轮体，降低耗材更换成本。在做整机结构布局时，设计人员只需要根据轮体外径预留足够的轮舱空间，保证轮体转动时与车体底板、侧板的间隙不小于2mm，即可避免运动干涉，同时轮体的安装中心高度与轮径直接关联，70mm外径对应的轮心安装高度为35mm，设计车体悬挂或者轮架时，可以直接以这个数值作为基准做尺寸链计算，减少反复校核的工作量。

不同于一体化注塑成型的小型轮体，这种拆分式实心结构的设计，还可以根据实际使用需求更换不同材质的轮胎部件，比如在需要更高摩擦力的场景，可以更换硅胶材质的同尺寸轮胎，在需要低噪音的场景，可以更换软质PVC材质轮胎，轮毂部分通用，大幅提升了部件的适配灵活性。对于三维建模从业者来说，这个轮体的建模过程可以很好地练习旋转特征、阵列特征、配合面公差设定的相关技巧，拆分式的结构也能帮助初学者理解装配体中零件配合的基本逻辑，掌握轮类零件从结构设计到装配验证的完整流程。在实际选型过程中，设计人员需要重点核对轮体的安装孔位尺寸与所用电机输出轴的匹配度，同时根据整机重量核算轮体的负载能力，这款轮体单轮额定负载可以满足小型移动设备的使用需求，搭配四个轮组时，整机总负载控制在1kg以内可以保证长期稳定运行，不会出现轮体变形或者电机过载的问题。
