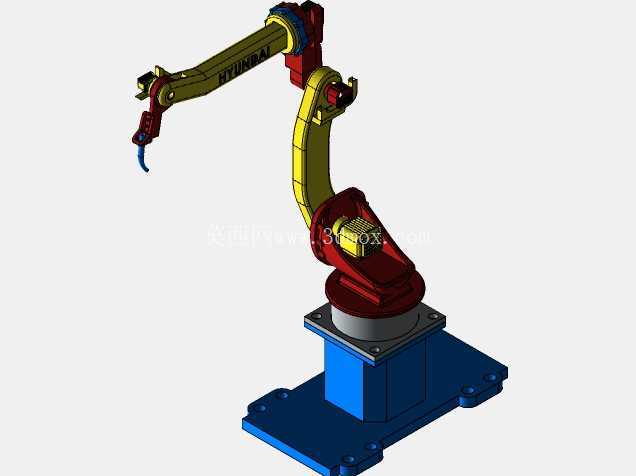

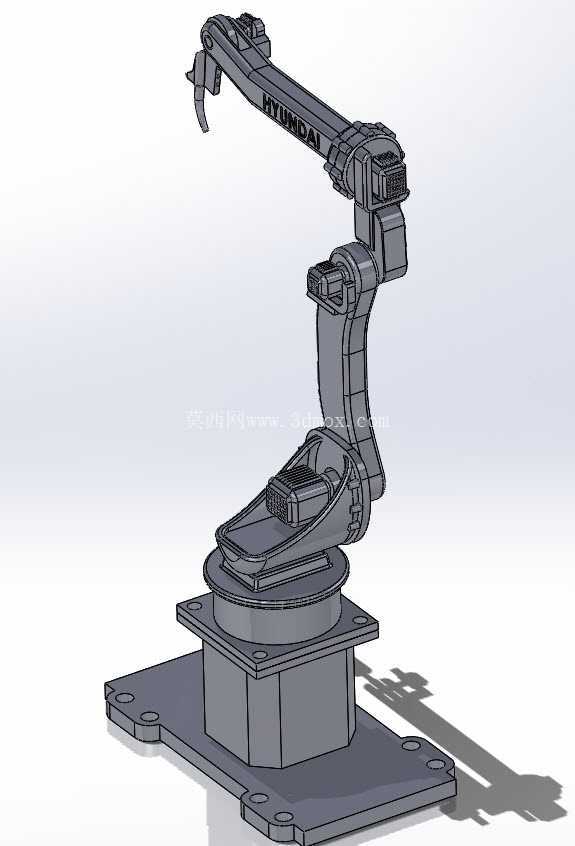

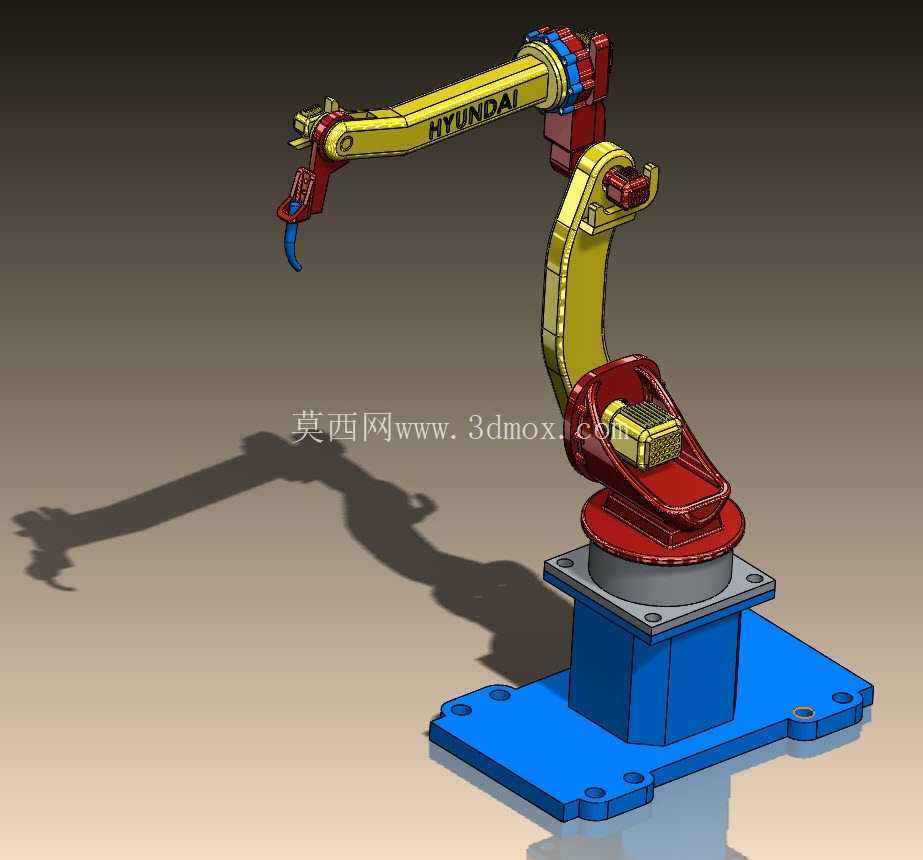

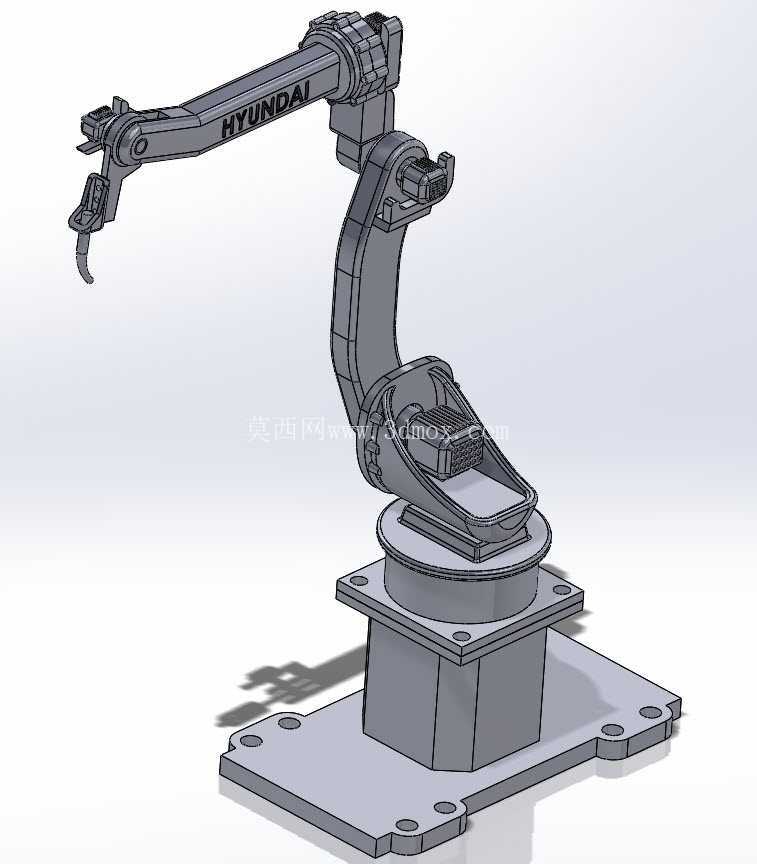

六轴铰接式工业焊接机械臂结构设计

这款六轴铰接式机械臂的结构设计，核心面向中低负载的工业焊接作业场景，在汽车零部件焊装、五金构件焊接、小型结构件弧焊等工位都能适配。从安装边界来看，底部采用方形安装法兰座，法兰面预留了对应规格的螺栓沉孔，安装时需要在工位基座上预留匹配的安装平面，基座平面的平面度公差需要控制在0.1mm以内，避免底座安装后产生倾斜应力，长期运行影响关节回转精度。底座整体的占地投影尺寸适配常规的焊接工位布局，不会占用过多的工位周边空间，周边预留的走线空间可以容纳动力线缆、信号线缆以及焊枪的气路管路，避免臂体回转过程中出现线缆拉扯磨损的问题。

从功能特性上看，六个关节的回转自由度覆盖了从底座水平回转、大臂俯仰、小臂俯仰、腕部回转、腕部摆动到末端执行器回转的全范围动作，工作半径可以覆盖以底座中心为圆心的环形作业区域，末端可以搭载对应重量的焊枪、夹具等执行部件，重复定位精度满足常规焊接作业的公差要求。臂体的结构采用分段式设计，大臂与小臂的截面做了轻量化的加强筋结构，在保证结构刚性的前提下降低了臂体自身重量，减少关节伺服单元的负载，提升动态响应速度。关节处的密封结构做了适配焊接场景的防护设计，可以阻挡焊接飞溅、车间粉尘进入关节内部，延长传动部件的使用寿命。

设计思路上，首先是从作业场景的负载需求出发，先确定末端额定负载参数，再反向推导各段臂体的截面尺寸、关节传动件的选型参数，每个关节的传动结构都预留了足够的安全系数，避免急停、碰撞等工况下出现结构变形。臂体的走线采用内部中空走线的设计，所有线缆都从臂体内部的穿线腔通过，既避免了外置线缆在复杂工位环境下被剐蹭，也让整体外观更加规整，减少积尘积屑的死角。底座内部预留了驱动单元、控制模块的安装空间，接线端子的布局做了分区设计，动力线与信号线分开排布，减少信号干扰的风险。

在实际应用中，这类机械臂可以搭配变位机组成焊接工作站，完成复杂焊缝的连续焊接作业，相比人工焊接，动作一致性更好，焊接质量稳定性更高，也能适应长时间连续作业的生产节奏。末端法兰的安装尺寸采用通用的接口标准，可以根据不同的作业需求快速更换焊枪、夹爪、打磨头等不同执行部件，适配焊接、搬运、上下料等不同的工位需求，不需要对臂体主体结构做改动，拓展性较强。腕部的三个关节紧凑排布，缩小了腕部的整体体积，在焊接狭窄位置的焊缝时，腕部可以灵活调整姿态，不会和工件产生干涉，适配更多复杂结构件的作业需求。

从结构细节来看，各关节的限位结构做了硬限位与软限位双重设计，硬限位采用机械挡块结构，在软件限位失效的情况下可以阻挡关节超程回转，避免臂体碰撞到周边设备或者自身结构。臂体表面的涂装采用耐磨耐腐蚀的工业涂层，适配车间多粉尘、偶尔有焊渣飞溅的环境，日常清理维护更加方便。底座的安装孔位做了沉孔设计，螺栓安装后不会突出底座平面，避免积屑堆积在螺栓头位置，也方便日常的工位清洁。
