带15mm线性导轨的CoreXY架构打印设备

在桌面级增材制造设备的结构选型中，CoreXY架构凭借运动惯量低、打印速度上限高的特点，一直是面向高精度快速打印场景的优选方案，这款搭载15mm线性导轨的CoreXY结构打印设备，正是针对桌面级FDM打印场景下常见的导轨刚性不足、高速运动抖动、装配公差累积等痛点做的定向结构优化。从实际应用场景来看，这类设备既可以满足个人创客的小批量定制零件打样需求，也能适配小型工作室的功能性原型件制作，甚至可以承担部分低负荷的工装夹具、治具的小批量生产任务，相比传统的十字轴架构打印机，其运动部件的重量分配更合理，长时间连续打印的稳定性更有优势。

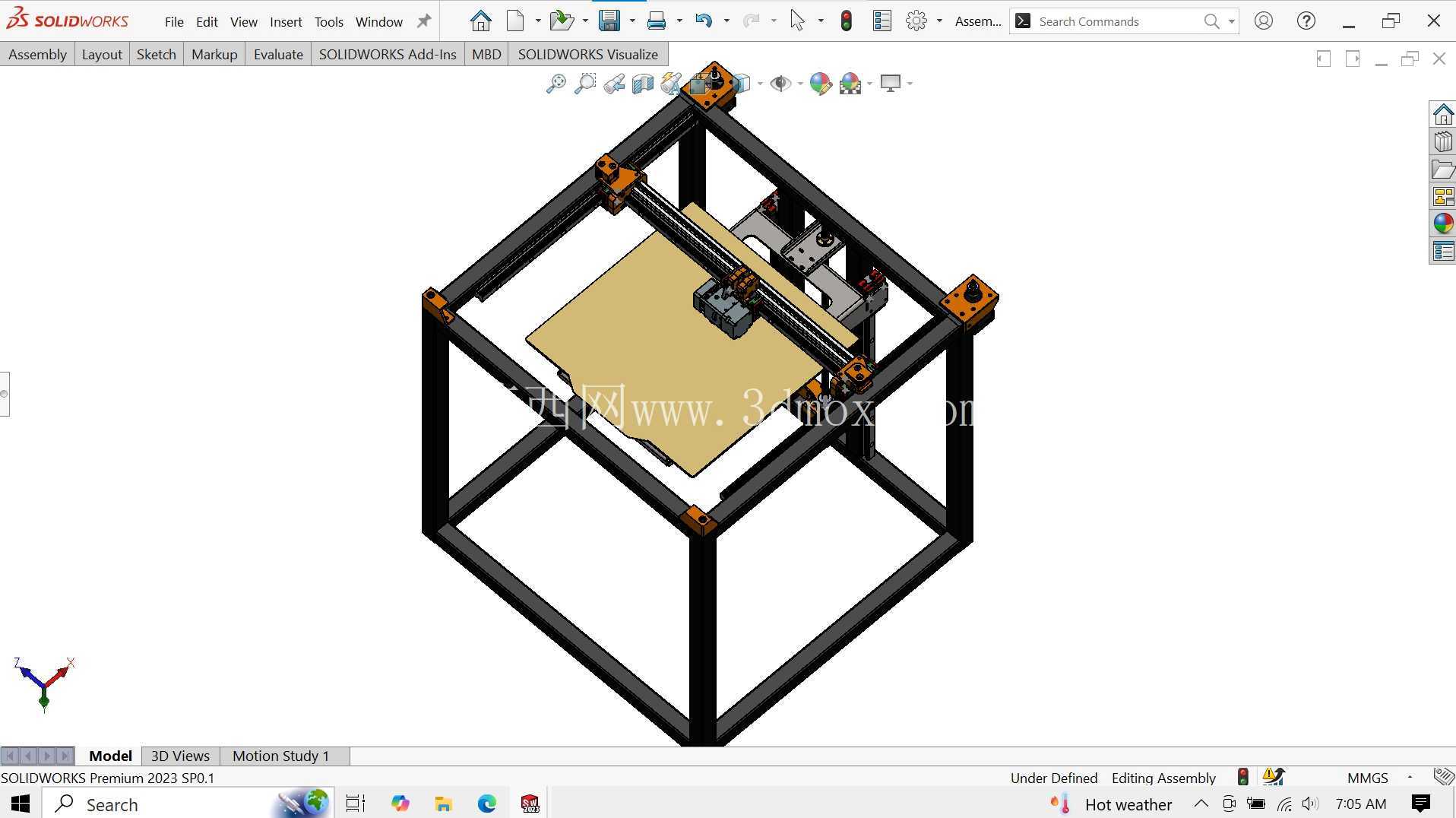

从结构设计思路来看，整机采用方管搭建的立方体框架作为承载基体，框架的连接角件做了定位凸台设计，装配时不需要额外做复杂的校调就能保证框架的垂直度，降低了普通用户的组装门槛。运动部分的X、Y轴传动采用同步带联动的CoreXY经典布局，将驱动电机固定在框架的静态基座上，避免了电机随运动轴移动带来的额外负载，这也是该架构能实现高速打印的核心原因。区别于普通入门级CoreXY设备常用的光轴导轨，这款设备的X、Y运动轴全部采用15mm规格的线性导轨，相比同尺寸光轴，线性导轨的额定动载荷更高，滚动摩擦阻力更均匀，运动过程中的间隙更小，在高速往复运动时不会出现光轴常见的卡顿、爬行问题，打印薄壁件、精细结构件时的表面质量提升非常明显。

打印平台采用独立的Z轴升降布局，平台的安装基面做了多点调平结构设计，配合线性导轨导向的Z轴传动，能保证平台升降过程中的平面度始终保持在合理公差范围内，避免打印首层出现一边贴合过紧一边翘边的问题。整机的安装边界控制在桌面级设备的常规尺寸范围内，不需要占用过大的工作台空间，框架的上部预留了耗材架、走线槽的安装位置，所有传动带的张紧结构都设计在设备外侧，后期维护调整时不需要拆解框架主体，日常保养的操作难度很低。

从功能特性来看，这款设备的运动行程覆盖了桌面级打印的常用尺寸范围，既能打印小型的精密结构件，也能满足中等尺寸零件的一体打印需求，避免了大尺寸零件拆分打印带来的拼接强度问题。框架的型材选型兼顾了刚性和轻量化，整机重量控制在合理区间，搬运移动时不需要额外的起重辅助，适合在工作室、创客空间、教学实验室等场景下灵活布置。走线部分全部采用拖链防护，避免运动过程中线缆反复弯折出现断线故障，所有电气元件的安装位都做了预留，用户可以根据自身需求选配不同的热端、挤出机、自动调平传感器等配件，拓展性较强。

在实际装配调试过程中，这款结构的公差容错率较高，线性导轨的安装基面做了定位止口设计，安装时只需要按照定位面锁紧固定螺丝就能保证导轨的平行度，不需要反复打表调整，降低了组装的技术门槛。同步带的走线路径做了导向轮优化，带轮的包角设计合理，长时间高速运动不会出现跳齿、皮带偏移的问题，传动精度保持性更好。打印平台的加热组件安装位做了隔热层预留，能减少热量向Z轴传动结构传递，避免Z轴丝杆因为热胀冷缩出现层纹偏差的问题。整体结构没有多余的冗余设计，所有零部件都服务于运动稳定性和打印精度提升，没有为了外观做不必要的异形结构，加工制造成本可控，适合作为DIY自制3D打印机或者小型量产桌面级打印设备的结构参考。
