HIWIN MGW12微型直线导轨多规格系列

在3C电子组装、小型精密检测设备、桌面级自动化机械手这类对安装空间有严苛限制的传动场景里，微型直线导轨的选型往往直接决定整机的布局紧凑度与运行精度，HIWIN MGW12系列微型导轨正是针对这类窄空间、轻负载的直线传动需求开发的标准化传动部件。从实际工程应用来看，这类微型导轨常被用在手机屏幕贴合工位的微调滑台、小型视觉检测设备的镜头位移模组、实验室精密取样装置的进给轴上，相比普通宽幅直线导轨，它的截面尺寸更小，能在设备内部预留更多空间给气路、电路布局，同时保持足够的刚性支撑滑台负载。

从功能特性上看，MGW12系列属于微型宽幅导轨，滚道采用歌德式沟槽设计，接触角为45度，能同时承受径向、反径向与横向的等负载，在滑台承受偏置负载时也能保持稳定的运行精度，不会出现卡滞或爬行现象。导轨的滚动体采用高精度钢珠，通过保持架有序排列，避免钢珠之间的相互摩擦，运行时的阻力波动极小，低速进给时没有明显的顿挫感，适合需要微米级进给精度的微调工况。滑块端配有标准的端面密封件，能阻挡加工过程中产生的细微铝屑、粉尘进入滚道内部，延长导轨的维护周期，在洁净度要求较高的电子组装车间内使用时，也能减少润滑脂的外泄，避免污染加工工件。

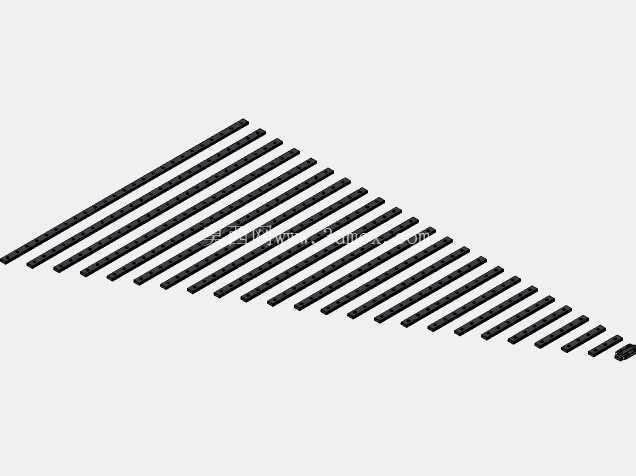

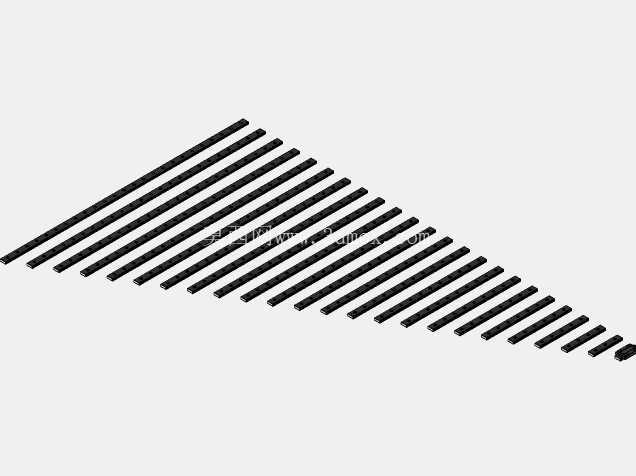

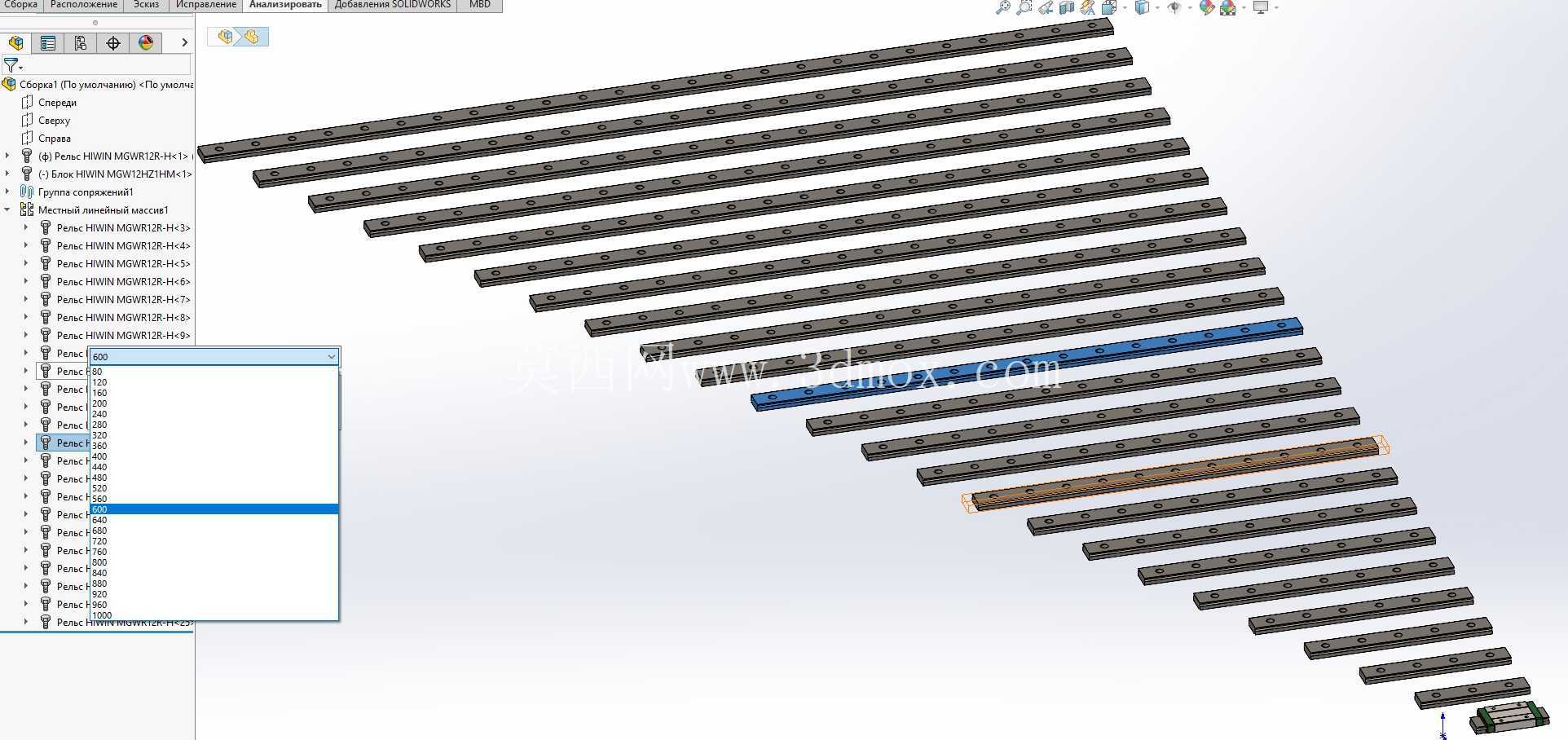

在设计这套三维模型时，首先梳理了MGW12系列全长度规格的尺寸链逻辑，导轨的安装孔间距遵循统一的标准节距，不同长度的导轨仅在端部预留的安装边距上做标准化调整，滑块的安装孔位、截面轮廓完全统一，确保不同长度规格的导轨可以实现滑块的通用互换。建模过程中先完成基准导轨的截面草图绘制，以导轨底面为安装基准面，约束导轨的总宽度、轨道高度、安装孔沉头深度与通孔直径的尺寸公差，再通过线性阵列生成不同长度的导轨本体；滑块部分单独建模，重点还原滑块端面的密封唇结构、油嘴安装位、滚道的圆弧曲率，确保滑块与导轨装配时的配合间隙符合实际产品的装配公差，不会出现干涉或间隙过大的问题。整套模型覆盖了该系列常用的长度规格，从短行程的单滑块配置到长行程的多滑块配置都有对应模型，方便设计人员根据实际行程需求直接调用。

关于安装边界与外形尺寸，MGW12导轨的总宽度为12mm，轨道高度为6mm，安装孔采用M3的沉头螺丝孔，沉头孔深度2.5mm，通孔直径3.4mm，相邻安装孔的中心距为15mm，导轨端部距离最近安装孔的边距为7.5mm，设计安装基座时，基座上对应的螺纹孔深度建议不小于4mm，确保螺丝锁紧后有足够的咬合力。滑块的总长度根据规格不同分为短型、标准型与长型，短型滑块长度为22.8mm，标准型为31.4mm，长型为40.2mm，滑块的安装孔间距为20mm，安装螺纹为M3，滑块顶面距离导轨底面的总高度为8mm，设计滑台连接板时，需要在滑块周边预留至少2mm的间隙，避免滑块运行时与周边结构发生刮擦。如果是多滑块拼接使用的长行程场景，需要注意导轨拼接处的端面对齐公差，控制在0.02mm以内，避免滑块经过拼接位置时出现卡顿。

在实际选型搭配时，单根导轨上配置的滑块数量需要根据负载大小与偏置距离计算，常规轻负载单轴驱动场景下，单根导轨配置2个滑块即可满足支撑需求，如果滑台上搭载的负载重心偏离导轨中心较远，建议增加滑块数量或者选用宽幅滑块型号，提升抗倾覆力矩的能力。润滑方面，该系列导轨预留了标准的油嘴安装位，可以搭配自动润滑系统定期补充润滑脂，也可以手动注油，首次装配时需要在滚道内涂抹适量的专用润滑脂，避免初期运行时出现干摩擦。
