搭载15mm线性导轨的CoreXY架构打印设备

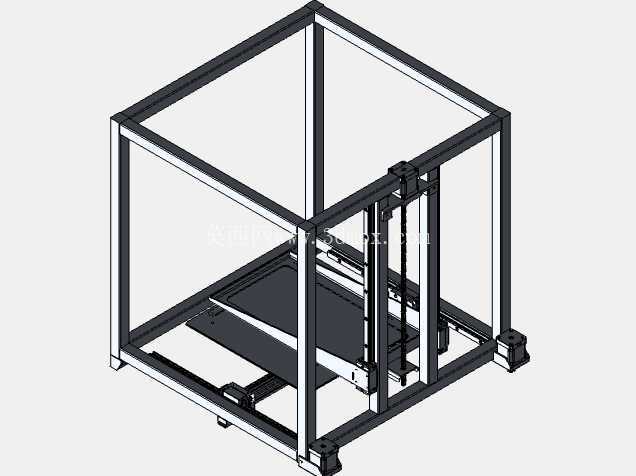

这款CoreXY架构的打印设备，在桌面级增材制造场景里，适配小批量定制零件打样、创客创意原型制作、教学实训结构验证等多种实际使用需求，相比传统悬臂式或十字轴架构的同类型设备，其运动惯量更低，高速打印过程中的整机稳定性表现更突出。整机框架采用标准工业铝型材搭建，型材拼接处通过角码与内置连接件完成锁固，无需额外焊接工序，组装过程中可根据实际安装场地的边界条件微调框架的方正度，框架底部预留了可调脚轮的安装位，既可以在固定工位锁止调平，也能在车间或创客空间内短距离移位，不会因为地面轻微不平影响打印平台的水平基准。

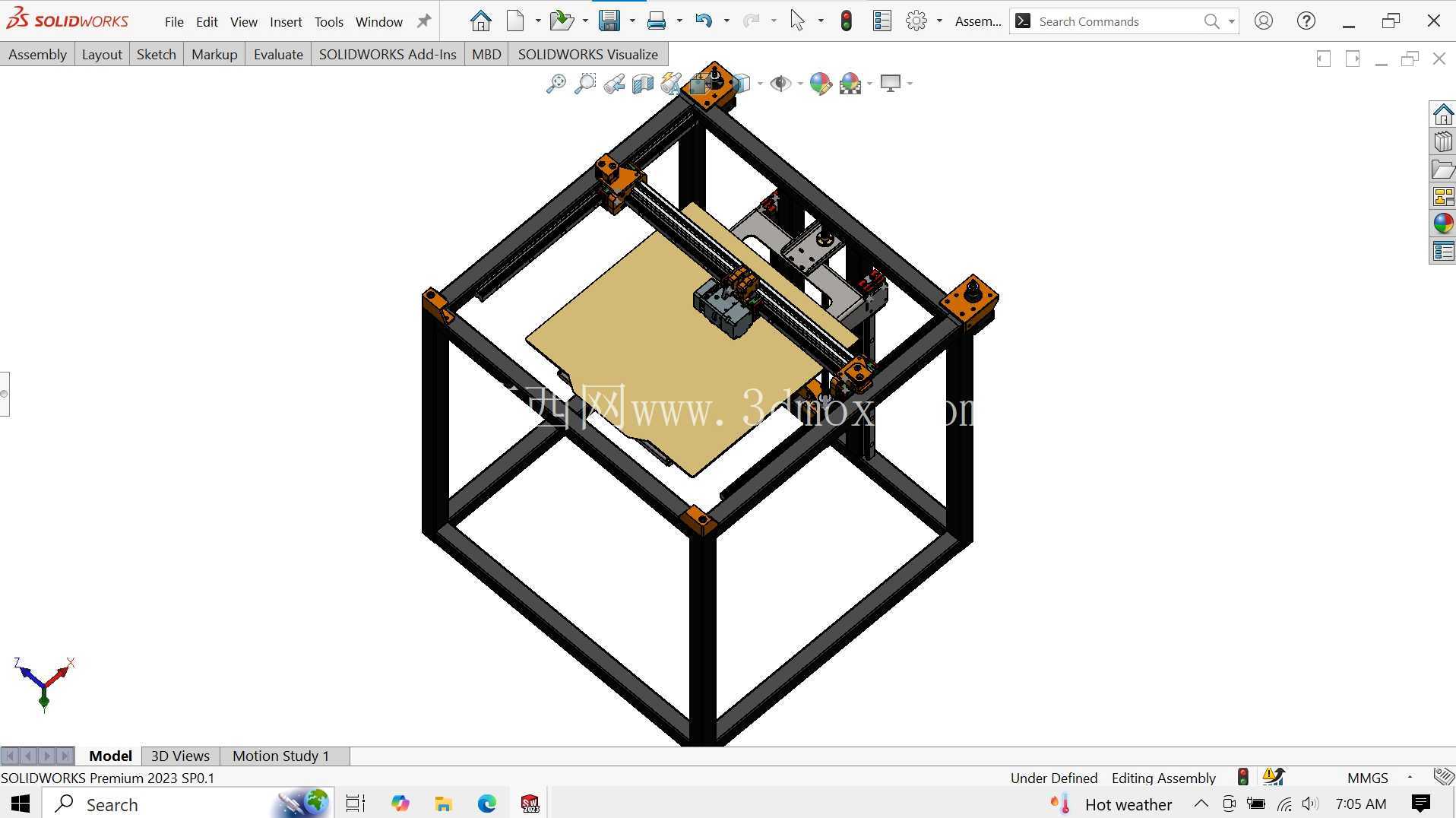

核心运动部分选用15mm规格的线性导轨作为X、Y轴的导向部件，相比同尺寸的光轴导向结构，线性导轨的额定动载荷更高，滑块与导轨之间的预压可调，长期往复运动下的间隙累积量更小，能有效降低高速移动时的横向窜动，保证打印头挤出路径的位置精度。CoreXY的传动带采用交叉绕设的布局，两个驱动电机均固定在框架的后侧立梁上，运动时无需带动电机随打印头做往复移动，大幅降低了运动部件的总重量，在相同的电机扭矩输出下，可以实现更快的空走速度与打印加速度，减少打印过程中的等待时长。Z轴传动采用单丝杆搭配双侧线性导轨的布局，打印平台通过四个角点的调平螺母与Z轴滑台连接，平台下方预留了加热床的安装走线槽，可根据打印耗材的特性选配不同功率的加热组件，适配PLA、ABS、PETG等多种常见熔融沉积耗材的打印需求。

设计过程中优先考虑了零部件的通用互换性，所有型材连接位、导轨安装孔、电机固定座的孔位均按照标准工业件的安装尺寸设计，后期维护时无需定制特殊配件，直接采购标准五金件即可完成替换。框架的顶部与侧部预留了透明防护板的安装卡槽，可根据使用场景加装亚克力或PC防护板，减少打印过程中ABS等耗材挥发的气体扩散，同时避免操作人员误触高温打印头造成烫伤。打印头的安装位采用模块化设计，可兼容近程挤出与远程挤出两种不同的送料方案，用户可根据打印耗材的硬度、韧性特性更换对应的挤出组件，无需重新设计整个X轴滑台的结构。电气控制部分的安装腔设置在框架后侧的下部空间，预留了主控板、电源、散热风扇的固定位，走线槽沿铝型材的凹槽布置，所有运动线缆均采用拖链防护，避免长期往复运动造成线缆外皮磨损断路。整机的安装边界控制在桌面设备的常规尺寸范围内，不需要额外占用过大的车间或工作室空间，工作台承重力满足常规放置要求即可部署，打印成型区域的空间可覆盖绝大多数桌面级应用的零件尺寸需求，不管是结构验证用的小尺寸功能件，还是创意设计类的展示模型，都能在该成型空间内完成一次成型，无需拆分拼接。在实际调试过程中，可通过调整传动带的张紧度、线性导轨的预压值、Z轴丝杆的同轴度来优化整机的运动精度，框架的铝型材表面可根据使用环境做阳极氧化处理，提升长期使用下的抗腐蚀与耐磨性能，底部的可调脚座可在0-15mm的高度范围内调整，适配不同平整度的放置台面，保证打印平台初始水平度的调试效率。
