工业级封闭式开关电源外壳结构设计

在工业自动化控制柜、通讯基站供电模块、小型机电设备配电场景中，这类封闭式开关电源是整套系统稳定供电的核心载体，其结构设计直接决定了内部功率器件的散热效率、安装适配性以及长期运行的防护可靠性。从实际工程应用角度出发，这类电源的结构设计首先要匹配内部PCB板、变压器、整流桥、滤波电容等核心元器件的排布空间，外壳采用钣金折弯拼接工艺，上下盖通过卡扣与侧边螺丝组合固定，既满足生产装配时的便捷性，也方便后期运维时的快速拆解检修。

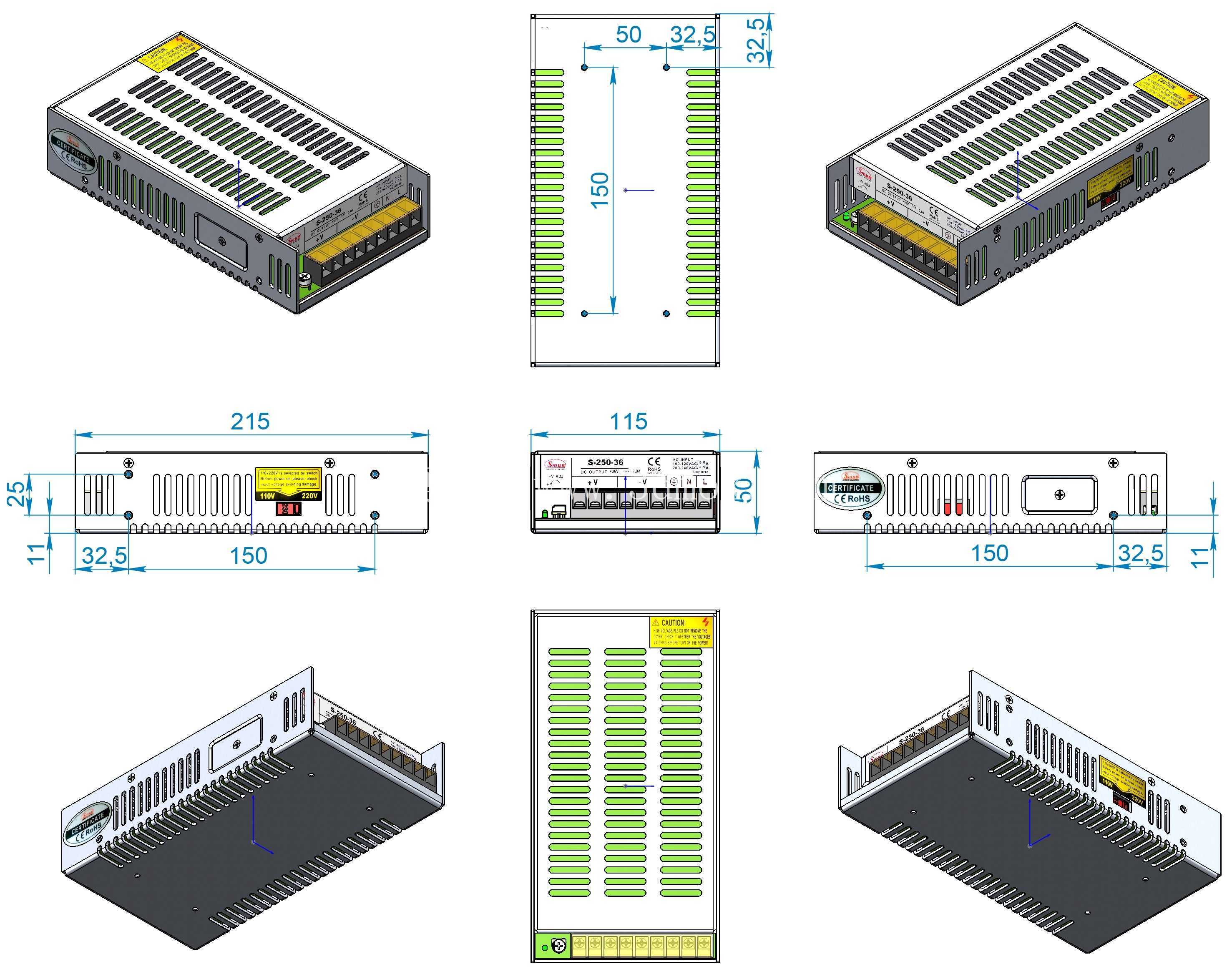

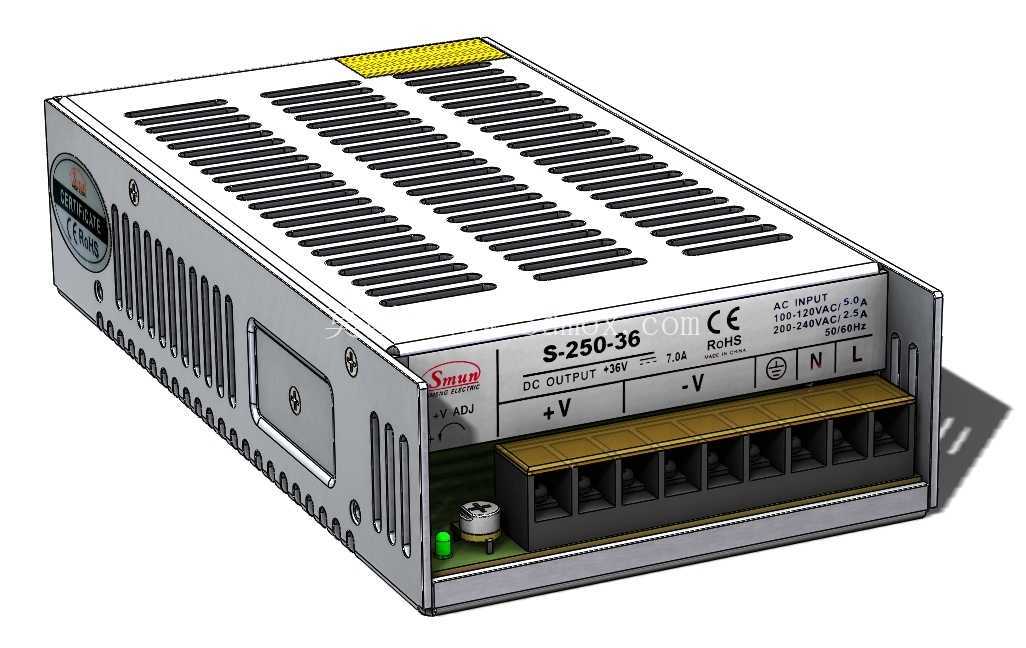

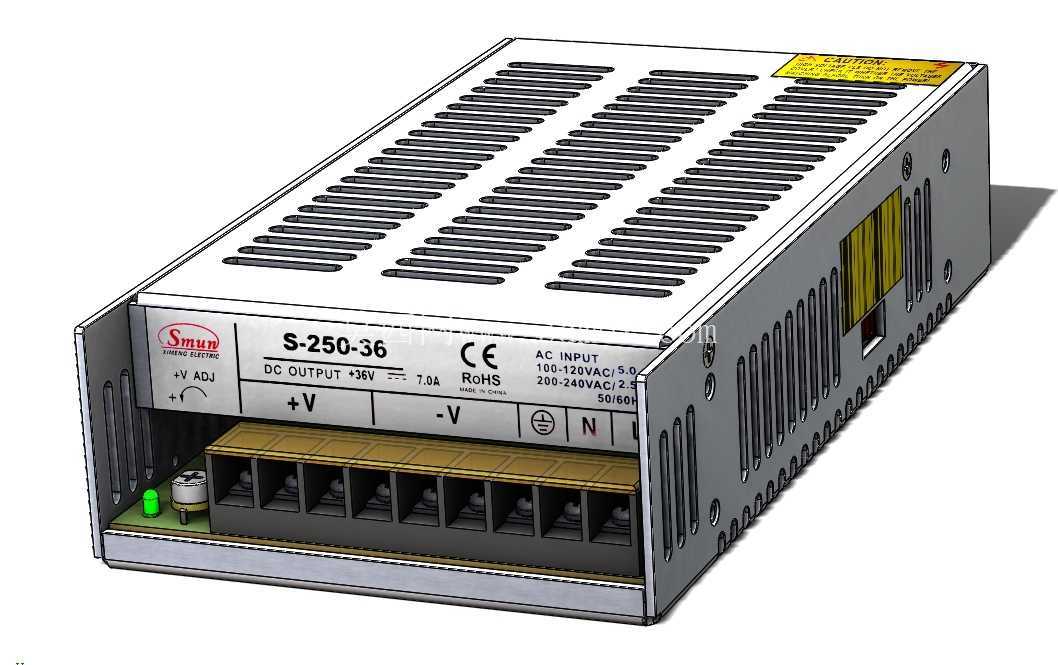

从外形尺寸边界来看，该电源主体长度为215mm，主体宽度为115mm，主体高度为50mm，安装固定孔位的横向间距为150mm，侧边安装边的宽度为32.5mm，端面的接线区域预留尺寸为32mm，顶部散热格栅的排布区域长度为150mm、宽度为50mm，这些尺寸参数完全适配常规DIN导轨安装以及螺丝直接固定两种安装方式，能够兼容市面上多数标准电气柜的安装位预留尺寸，不需要额外做安装支架的定制加工。

外壳表面的散热格栅采用等距长条开槽设计，开槽方向顺着内部功率器件的散热风道走向，既能够保证内部热量通过自然对流快速散出，也能避免大尺寸异物掉入壳体内部造成电路短路，格栅的开槽宽度控制在2mm以内，满足基础的IP20防护等级要求，适配干燥无尘的室内工业场景使用。端面的接线端子区域做了内凹设计，接线完成后导线的弯曲半径不会超出壳体的整体轮廓，避免在柜内布线时与其他元器件产生干涉，端子旁预留了标识粘贴区域，方便现场接线时标注回路定义，减少运维时的接线错误概率。

从结构强度设计来看，壳体的钣金厚度选用1.2mm的冷轧钢板，折弯处做了R角过渡处理，既避免加工时的应力开裂，也能防止安装过程中锋利边角划伤操作人员。壳体两侧的安装耳做了翻边加强处理，在设备运输以及长期受振动的工况下，不会出现安装耳变形断裂的问题。内部预留了PCB板的固定螺柱位置，螺柱高度统一为5mm，保证PCB板与壳体底部留有足够的走线间隙，同时避免PCB板上的焊点直接接触金属壳体造成短路风险。

在实际选型应用中，这类结构的电源可以直接替换同尺寸规格的同功率等级开关电源，不需要重新调整柜内的安装空间，也不需要修改原有布线走向，能够大幅降低设备改造时的结构调整工作量。顶部的标签粘贴区域做了平面度处理，保证参数标签粘贴后不会出现起翘脱落，方便后期运维时快速核对电源的输入输出参数。壳体的表面采用喷塑处理，颜色为工业常用的浅灰色，与柜内其他电气元件的外观风格保持统一，同时喷塑层具备基础的耐油污、耐指纹特性，在车间环境下长期使用不会出现表面锈蚀、掉漆的问题。

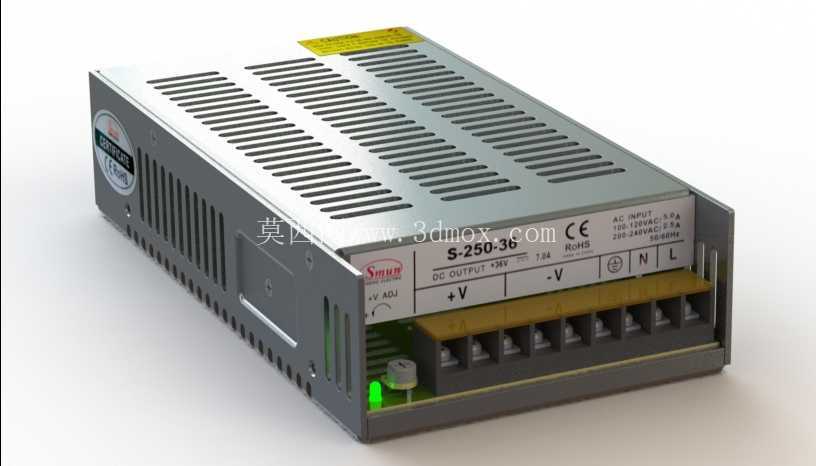

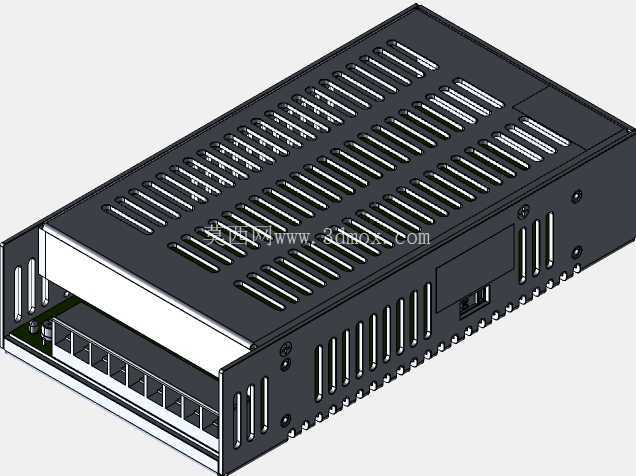

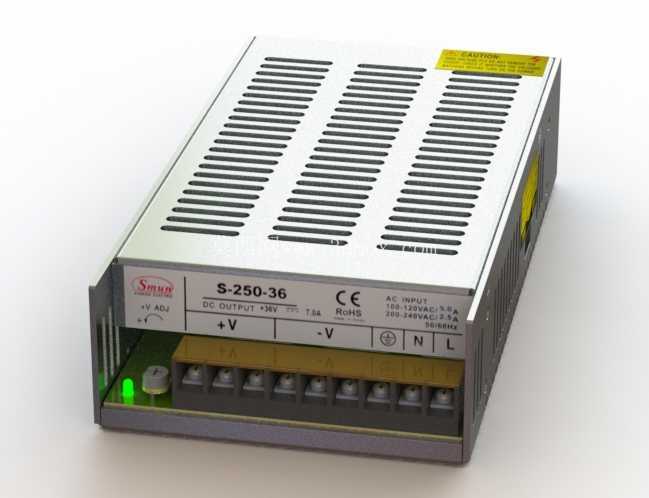

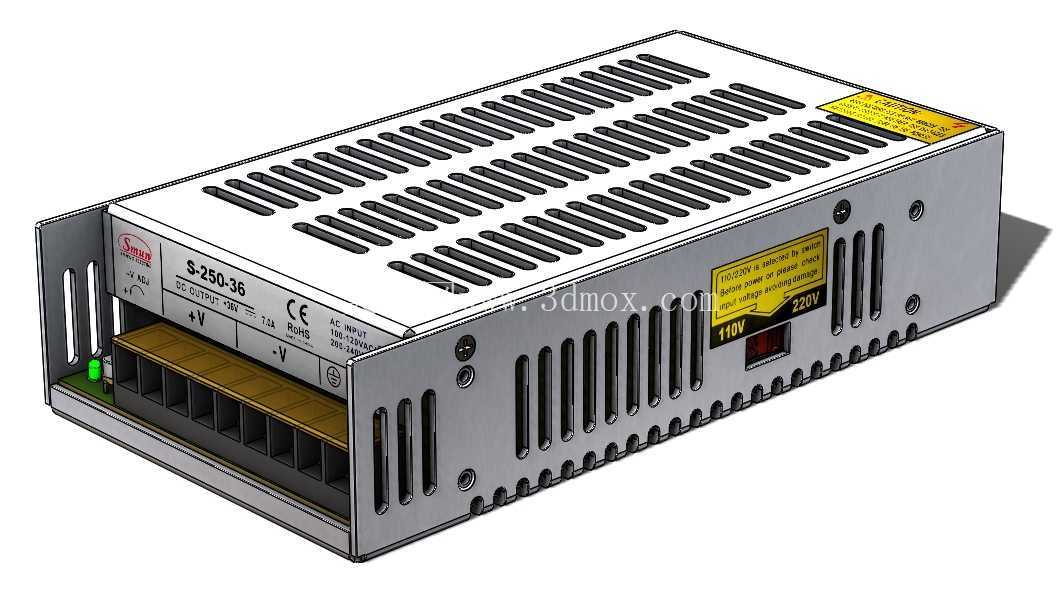

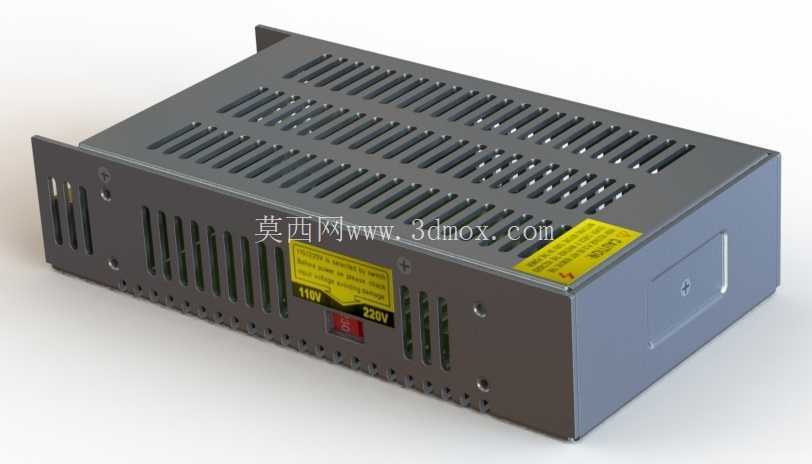

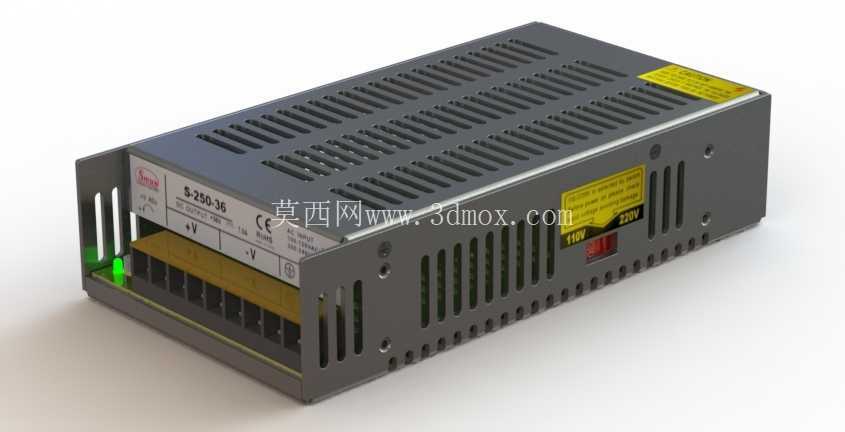

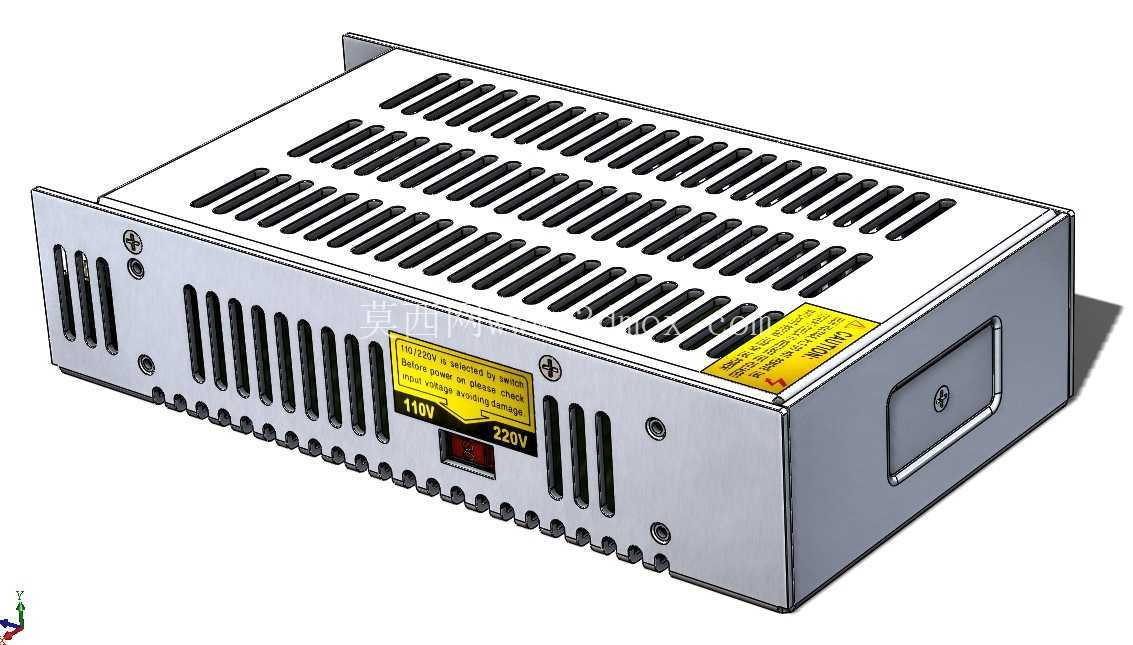

从三维建模的角度来看，该模型完整还原了壳体的所有折弯特征、开孔位置、安装孔位以及散热格栅细节，建模时严格按照钣金加工的工艺逻辑进行特征构建，所有折弯系数都按照常规冷轧钢板的加工参数设置，导出的工程图可以直接用于钣金下料加工，不需要二次调整尺寸。模型中也还原了内部的安装螺柱位置、端子台的避让空间，在做整套电气柜的三维布线仿真时，可以直接调用该模型进行干涉检查，提前预判布线时可能出现的空间冲突问题，减少现场安装时的返工量。
