加长球头冲击套筒五金工具结构

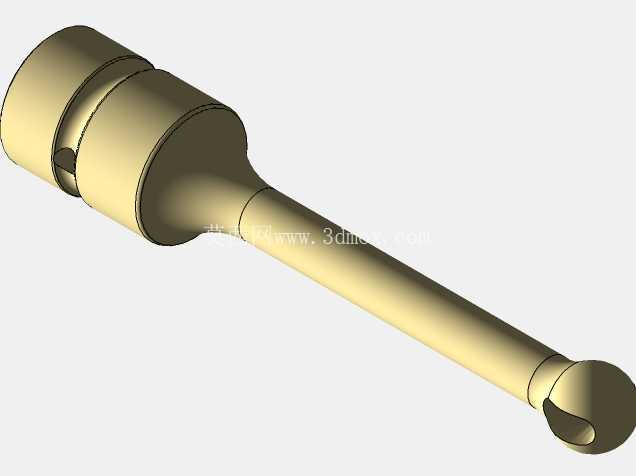

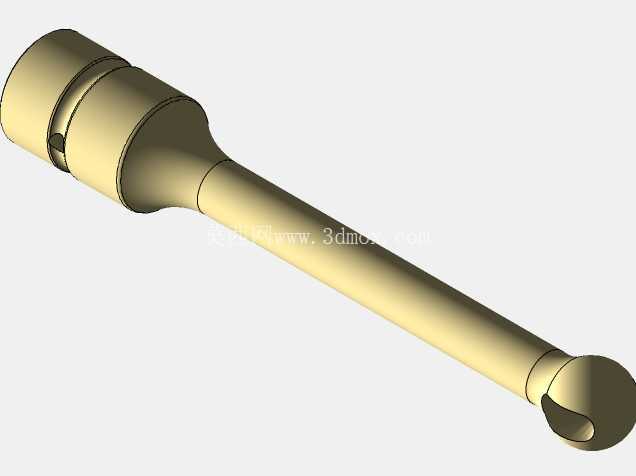

　　在重型设备维保、生产线装配、钢结构安装这类需要大扭矩紧固作业的场景里，普通手动套筒往往扛不住冲击扳手的瞬时冲击力，要么筒壁开裂变形，要么因为作业空间受限无法对准紧固件，这款加长球头冲击套筒就是针对这类痛点设计的配套作业工具。从结构设计逻辑来看，产品整体采用一体化长杆构型，上端是标准的冲击驱动端，筒壁做了加厚处理，内壁的六角啮合面采用冷挤压成型工艺，啮合公差控制在H8级别，既能保证和螺母、螺栓头的贴合度，又能在承受冲击载荷时避免应力集中导致的崩裂，驱动端外侧的定位卡槽和冲击扳手的输出锁止结构完全匹配，作业时不会出现套筒滑脱飞出的安全隐患。杆身部分采用等强度变径设计，靠近驱动端的位置直径更大，用来传递冲击扭矩，靠近作业端的位置逐渐收窄，既减轻了整体重量，又能伸入深度较大的安装孔位内作业，避免普通短套筒够不到深孔紧固件的问题。最下端的球头结构是这款产品的核心设计点，球头部分的啮合面可以在偏斜15度的角度下依然和紧固件保持有效啮合，在一些操作空间狭窄、扳手无法和紧固件保持垂直同轴的作业场景里，不需要刻意调整作业姿态就能完成紧固或拆卸操作，大幅降低了受限空间的作业难度。

　　从安装边界和尺寸适配来看，驱动端的外径和常规1/2英寸冲击扳手的输出端完全适配，不需要额外加装转换接头，杆身的长度覆盖了常规深孔安装的深度需求，作业端的球头外径比啮合的六角螺母对边尺寸大1.2毫米，既能保证顺利套入紧固件，又不会因为间隙过大导致螺母棱角磨损。在实际使用场景中，这类套筒常被用在汽车底盘维保、钢结构桥梁安装、工业设备机架装配、通讯铁塔维护这类场景里，尤其是在一些紧固件位置被结构件遮挡、无法垂直对准的位置，球头结构的偏斜作业能力可以大幅提升作业效率，不需要额外拆卸周边遮挡结构就能完成操作。

　　材质选择上整体采用铬钼钢锻造，整体热处理后表面做镀硬铬处理，硬度控制在HRC42-48之间，既有足够的韧性扛住冲击载荷，又有足够的表面耐磨性，长期使用不会出现内壁磨损打滑的问题。建模过程中需要重点关注几个配合面的公差：驱动端卡槽的锁止间隙要控制在0.1毫米以内，间隙过大会导致作业时产生晃动冲击，加速扳手和套筒的磨损；球头部分的六角啮合面要做圆角过渡，避免在偏斜作业时棱角处产生应力集中导致断裂；杆身的变径位置要做圆弧过渡，不能出现直角台阶，否则长期承受冲击扭矩时容易在变径位置产生疲劳断裂。

　　另外在实际选型时需要注意，这类冲击套筒不能和普通手动棘轮扳手配套使用做大扭矩加力，因为手动扳手的加力方式是静扭矩，和冲击扳手的瞬时冲击载荷受力方向不同，容易导致杆身弯曲变形；同时球头结构虽然支持偏斜作业，但偏斜角度不能超过设计阈值，角度过大时啮合接触面积不足，会导致螺母棱角被拧圆，甚至出现球头断裂的风险。在装配线的工具配套选型中，这类加长球头冲击套筒通常会和定扭矩冲击扳手配套，用在有角度限制的紧固工位，相比普通万向节加套筒的组合，一体化结构的传动刚性更好，扭矩传递损失更小，也没有万向节的活动间隙，作业时的稳定性更高，不会出现万向节卡滞、松旷的问题，适合高频次的流水线装配作业。
