带L型安装支架漫反射光学传感组件

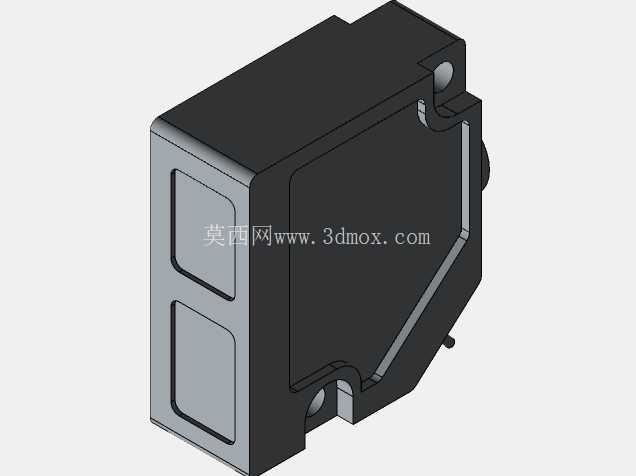

　　在自动化产线的物料到位检测、包装线的包装物计数、输送线的工件定位场景里，漫反射光学传感器是出镜率极高的检测元件，不同于对射式光电需要两端布设发射与接收端，漫反射款仅需单侧安装，靠被测物体表面反射的光线完成检测，在空间局促的设备内部、小型工作站的工位检测场景下适配性更强。这款传感组件的结构设计完全围绕现场安装的通用性展开，主体传感模块采用方正的壳体造型，壳体正面预留两个独立的光学窗口，分别对应发射与接收光路，窗口做了内凹设计，能减少现场粉尘、飞溅碎屑直接附着在光学镜片上的概率，降低日常维护的频次。

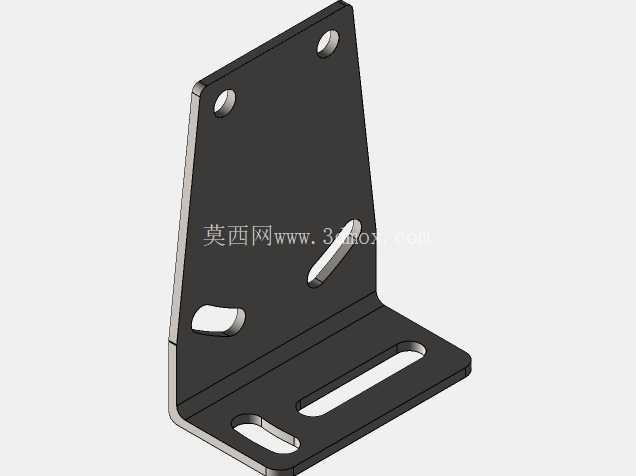

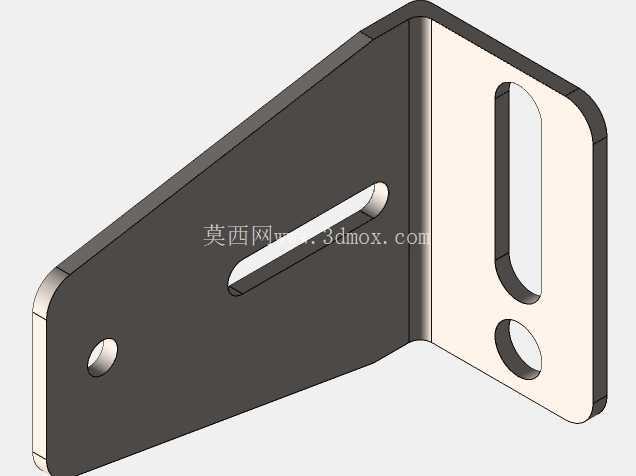

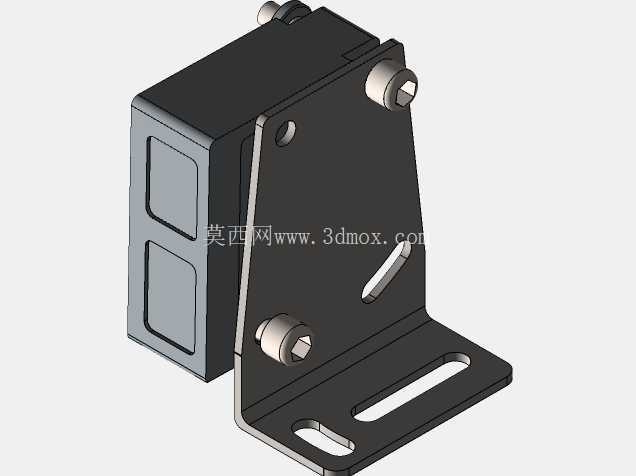

　　配套的L型安装支架是整个结构设计的核心细节，支架采用折弯成型的钣金结构，竖直段通过两颗内六角圆柱头螺钉与传感主体的侧面安装孔锁紧，螺钉的选型完全符合通用工业紧固件标准，现场如果出现支架损坏，不需要单独定制配件，用标准件即可替换。支架的水平安装段开设了两条平行的长圆形腰型孔，这类孔型的设计是为了适配现场安装的位置公差，不管是安装板上的预钻孔位存在小范围偏差，还是需要前后调整传感器的检测距离，都可以通过腰型孔的调节余量完成位置校准，不需要重新打孔攻丝，能大幅缩短现场调试的时间。

　　从安装边界来看，整个组件的竖直安装高度控制在紧凑范围内，不会在设备内部占用过多的竖向空间，水平方向的伸出长度也做了优化，即使安装在输送线的侧方支架上，也不会和输送面上的工件、托盘发生运动干涉。传感主体的侧面预留了线缆引出的位置，走线方向和安装支架的竖直段平行，现场布线时可以顺着支架走扎带固定，避免线缆悬垂被运动部件剐蹭。在实际选型应用中，这类漫反射传感器不需要额外配置反射板，对于表面漫反射率足够的工件，比如纸质包装箱、金属机加工件、塑料壳体都能稳定检测，在3C电子组装线的PCB板到位检测、食品包装线的料包计数、物流分拣线的包裹到位触发场景下都能适配。

　　设计建模的时候，需要重点关注支架折弯处的圆角处理，避免折弯应力集中导致支架断裂，同时要保证传感主体和支架的安装孔位同轴度，不然锁紧螺钉的时候会出现壳体被强行拉扯导致内部光路偏移的问题。另外腰型孔的长度设置也经过实际工况验证，预留的调节量刚好覆盖现场常见的安装偏差范围，不会因为孔过长导致支架安装后刚性不足，也不会因为孔过短失去调节意义。整个组件的所有棱角都做了小倒角处理，没有尖锐的飞边毛刺，不管是装配人员安装调试，还是后期设备维护，都不会被划伤，符合工业设备的安全设计要求。在装配逻辑上，先将支架和传感主体锁紧成整体组件，再通过水平段的腰型孔固定到设备的安装梁上，最后接好线缆就可以完成安装，整个装配过程不需要复杂的工装，普通的内六角扳手就能完成全部操作，对于现场运维人员来说上手门槛很低。
