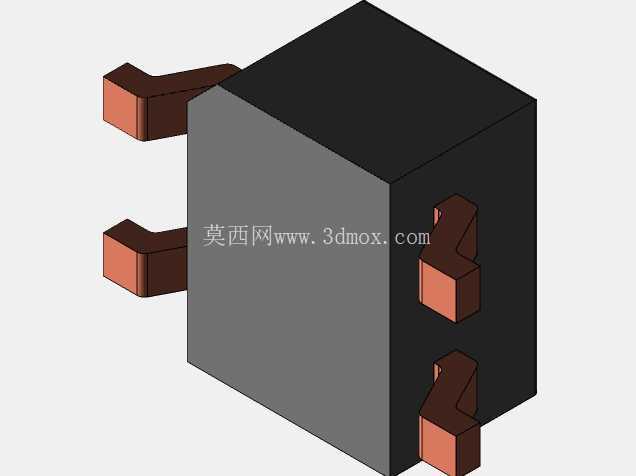

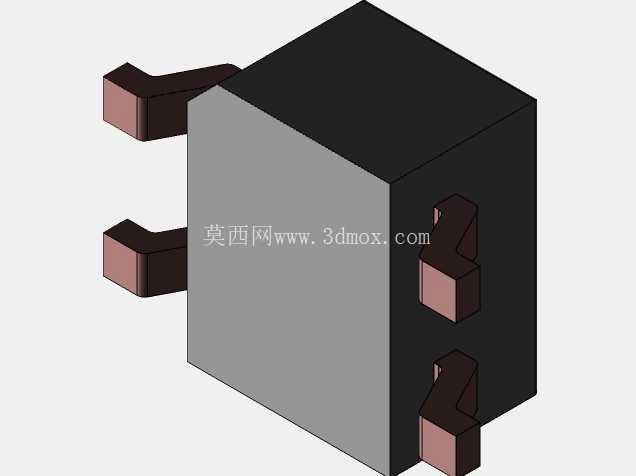

仙童半导体4-SMDONS透射反射式光电传感器结构

　　在消费电子、工业检测、通讯终端设备的板级电路设计环节，光电类传感元件的选型与结构适配，直接决定了整机功能模块的检测精度与装配良率，这款贴片式光电传感元件的三维结构，完整还原了仙童半导体同规格透射反射式器件的真实装配特征，能为硬件结构工程师做PCB布局、外壳避让设计提供精准的尺寸参考。从实际应用场景来看，这类光电传感器常被用在小型智能设备的位置检测、近距感应、红外信号收发环节，比如便携通讯终端的翻盖状态检测、小型自动化设备的物料到位识别、消费数码产品的红外触发模块，都能见到同封装规格器件的身影，它同时支持透射与反射两种检测模式，不需要额外加装复杂的光路校准结构，在紧凑的板载空间里就能完成非接触式的信号检测，相比传统插针式光电元件，贴片封装的结构更适配SMT回流焊工艺，能大幅提升产线的装配效率，减少人工插件带来的虚焊、引脚变形问题。

　　做这款元件的三维建模时，首先要严格匹配4-SMDONS封装的安装边界，四个引脚的共面度公差控制在0.05mm以内，避免后续导出工程图做PCB封装设计时出现焊盘不匹配的问题；本体的黑色塑封部分做了直角棱边的倒角处理，还原实际注塑成型的工艺特征，不会出现尖锐直角导致的应力集中问题，引脚部分采用了弯折成型的Gull-wing结构，也就是行业里常说的鸥翼引脚，这种结构的好处是焊接后焊点能完全暴露在视野里，方便AOI设备做焊接质量检测，同时引脚的弯折弧度做了精准还原，能模拟实际焊接时引脚的形变量，避免结构设计时引脚与周边元件出现干涉。

　　从外形尺寸来看，这款元件的本体长宽尺寸控制在极小的范围内，适合高密度板卡的布局需求，本体高度也做了严格控制，不会超出便携设备的内部堆叠高度限制，四个引脚分别分布在本体的两侧，每侧两个引脚的间距符合SMD贴片元件的通用间距规范，不需要单独定制特殊的钢网开孔，能直接适配常规SMT产线的贴装参数。在结构设计的细节处理上，塑封本体的表面做了细微的磨砂质感还原，匹配实际元件塑封外壳的表面特征，红外收发的窗口位置做了平面度的严格控制，保证红外信号的发射与接收不会因为外壳表面的凹凸出现光路偏移；引脚部分的铜材基底与表层镀锡层的结构分层也做了区分，方便工程师做焊接工艺仿真时，准确设置不同材料的热膨胀参数，模拟回流焊过程中引脚的形变情况，提前预判可能出现的立碑、虚焊等工艺问题。

　　很多工程师在做板级结构设计时，容易忽略这类小型贴片元件的真实外形尺寸，只按照 datasheet 上的二维尺寸做简化建模，往往会在实际打样时出现元件与外壳加强筋干涉、引脚与周边走线距离不足的问题，这个三维结构完整还原了元件的所有外形特征，包括引脚弯折处的圆角、塑封本体的拔模斜度、引脚末端的倒角细节，能直接导入结构设计软件做装配干涉检查，不需要二次修正模型。在实际设备装配中，这类光电传感器的安装位置通常会靠近板卡边缘，方便红外信号的收发，建模时特意标注了元件的光学中心位置，方便工程师在布局时快速对齐检测光路，不需要反复测量尺寸找基准；同时本体的安装定位基准做了明确的区分，以塑封本体的底面为安装贴合面，保证元件贴装后与PCB表面完全贴合，不会出现倾斜导致的检测角度偏差。针对不同的应用场景，这个模型还保留了足够的参数化调整空间，工程师可以根据实际选型的同系列不同规格元件，快速调整引脚长度、本体高度等参数，不需要重新从零开始建模，能大幅缩短结构设计的周期。在做跌落仿真、热仿真分析时，这个模型的材料属性也做了对应匹配，塑封部分采用环氧树脂材料参数，引脚部分采用合金铜镀锡的材料参数，能直接导入仿真软件做相关分析，不需要额外赋予材料属性，减少仿真前的预处理工作量。
