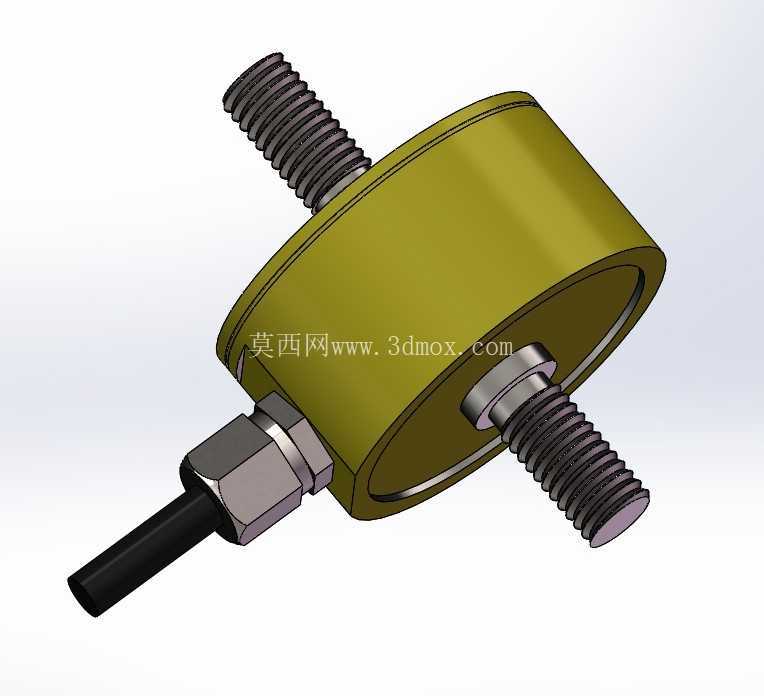

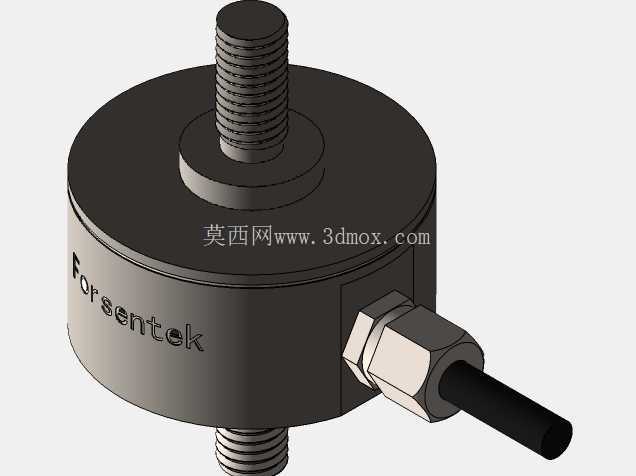

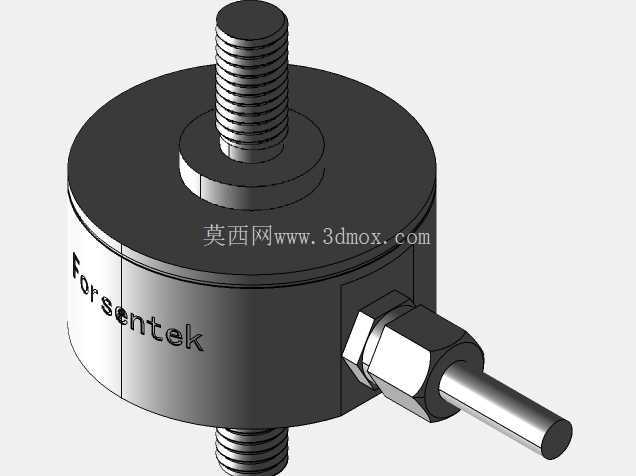

M5杆端拉压式测力传感器结构设计

在小量程力值检测的工业场景里，这类杆端拉压测力结构的应用覆盖了相当多细分领域，从3C产品组装工位的压装力校验，到小型自动化设备的插拔力监测，再到医疗检测仪器的施力反馈、包装产线的张力控制，都需要这类体积紧凑、安装便捷的力检测元件来完成实时力值采集。不同于大吨位法兰式测力传感器的安装逻辑，M5杆端结构的设计初衷，就是为了适配安装空间局促、作用力沿杆体轴线传递的工况，不需要额外设计复杂的安装转接座，直接通过两端外螺纹与被测机构串联即可完成装配，大幅降低了设备集成阶段的结构改造成本。

从功能特性来看，这类结构可同时承受拉力与压力两个方向的载荷，覆盖5kg到50kg的常用小量程检测区间，应变感应区集成在圆柱主体内部，出线端采用侧出防水接头设计，既避免了走线与两端运动杆件的干涉，也能适配常规工业环境下的防尘防泼溅需求。设计阶段首先要确定的是主体的弹性体结构，圆柱外壳的壁厚需要经过反复校核，既要保证额定载荷下弹性形变处于应变片的最佳检测区间，避免过载时出现塑性变形，又要控制整体结构的径向尺寸，满足狭小空间的安装要求。两端的M5外螺纹需要严格保证同轴度，否则安装后会产生附加弯矩，直接影响力值检测的线性精度，螺纹的有效旋合长度也做了针对性设计，既保证连接强度足够承受满量程载荷的冲击，又不会因为旋入过长顶到内部弹性体结构，影响检测精度。

安装边界方面，主体圆柱段的外径控制在极小尺寸范围内，两端螺杆伸出长度适配常规M5螺母的锁紧厚度，侧出的线缆接头外径远小于主体直径，安装时只需要在被测机构的两个相对运动件上预留对应M5的螺纹孔，保证两个安装孔的同轴度在公差范围内，将传感器两端螺杆旋入后用锁紧螺母备紧即可，不需要额外设计定位销或者法兰安装面。实际使用中需要注意，这类杆端结构只能承受沿螺杆轴线方向的拉压力，不能承受径向载荷或者大扭矩，所以在结构设计时如果有侧向力存在的场景，需要配套加装导向机构，避免侧向力直接作用在传感器上损坏弹性体。

从结构细节来看，出线端的锁紧接头采用金属材质，和主体外壳之间做了密封处理，线缆采用耐弯折的屏蔽线，既可以减少工业现场的电磁干扰对检测信号的影响，也能适应设备往复运动时的线缆反复弯折需求。主体外壳的表面做了氧化处理，具备基础的防锈防腐蚀能力，可以适配多数常规工业车间的使用环境，不需要额外做防护外壳。在三维建模过程中，这类结构的建模重点在于两端螺纹与主体的同轴度配合，以及内部弹性体的壁厚均匀性，建模时需要严格按照实际加工公差来设定配合间隙，尤其是螺纹部分的建模要符合普通公制螺纹的基本尺寸，避免后续出工程图时出现螺纹参数错误，导致加工出来的零件无法装配。对于设备选型的工程师来说，这类杆端传感器最大的优势就是安装灵活，不需要对现有设备做大幅度的结构改动，就可以快速集成力值检测功能，尤其是在小型自动化设备的改造项目中，紧凑的结构尺寸可以大幅降低设计难度，不需要为了安装传感器重新规划整个机构的布局。在压装工位的应用中，这类传感器可以直接串联在压头和驱动气缸之间，实时采集压装过程的力值曲线，判断压装是否到位；在张力控制场景中，可以串联在张紧轮的安装座上，实时监测线材或者带材的张力，反馈给驱动机构调整张紧力，避免张力过大拉断物料或者张力过小出现松脱。
