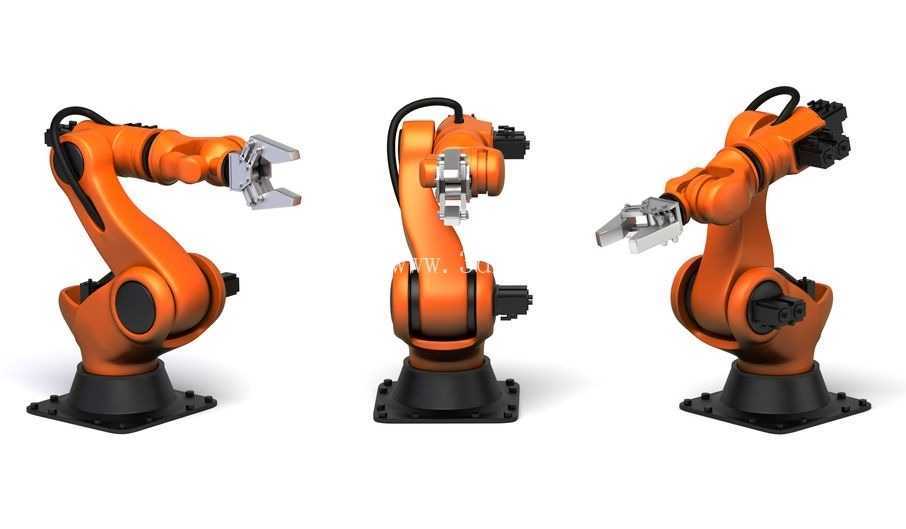

带预设动作轨迹的六轴工业机械臂结构

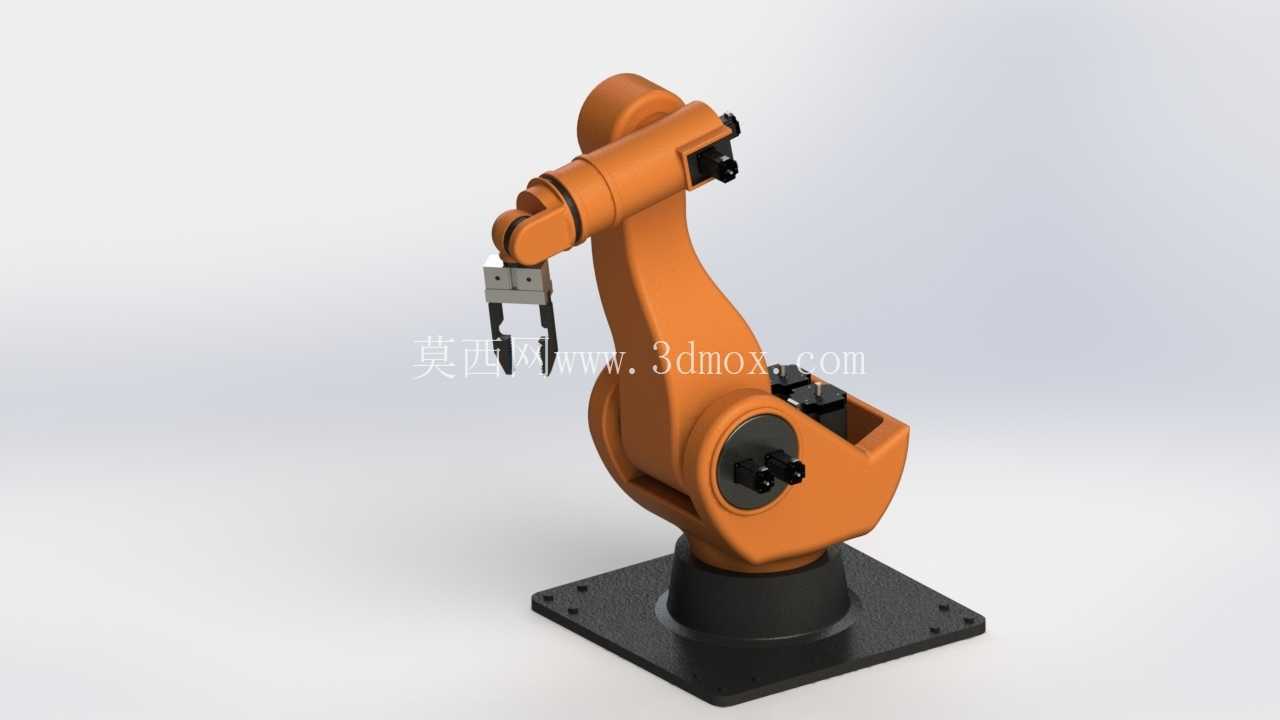

这款多关节工业机械臂的结构设计，首先要匹配3C电子装配工位的常见作业边界，底座安装孔位按照标准工业铝型材台面的孔距排布，固定孔中心距控制在120mm到160mm区间，适配市面上多数流水线旁的设备安装台架，不需要额外做转接板就能直接固定，减少现场安装的二次加工工作量。臂展覆盖半径设定为800mm，刚好能覆盖单工位上下料、小型工件搬运、点胶涂覆这类常见作业的活动范围，不会因为臂展过长导致末端负载冗余，也不会因为臂展不足够不到工位上的料盘与加工位。

从功能实现逻辑来看，这款机械臂的关节转动限位做了分层设计，腰座关节可以实现±170度的水平回转，大臂俯仰角度覆盖-45度到+85度，小臂俯仰范围在-60度到+90度，末端腕部三个关节分别对应回转、摆动、旋转三个自由度，每个关节的转动限位都预留了5度的软限位缓冲区间，避免硬碰撞导致关节减速器受损。模型里预设的动作轨迹，是按照小型工件从料仓取料、移载到加工位、完成作业后放回成品料盘的完整流程做的动作分配，每个关节的运动速度匹配常规伺服电机的额定转速，不会出现动作轨迹超出关节运动范围的穿模问题，结构设计阶段就把运动干涉检查做了完整验证，大臂抬升到最高位置时，和底座电控柜的最小安全间隙保持在25mm以上，小臂收回到最小回转半径时，不会和周边的防护栏、料架产生碰撞。

设计思路上没有追求过大的负载参数，额定末端负载设定为5kg，刚好覆盖3C行业常见的小型壳体、电路板、精密小零件的搬运作业需求，关节减速器选用谐波减速器的安装接口，电机安装座的尺寸适配400W规格的伺服电机，布线槽沿着臂身内侧做了隐藏式设计，气管和线缆可以从臂身内部的空腔穿过，避免外部走线在机械臂运动过程中被拉扯、剐蹭，末端法兰盘按照标准ISO 9409-1-40-4-M6的接口尺寸设计，可以直接适配市面上常见的气动夹爪、真空吸盘、点胶阀这类末端执行器，不需要额外做转接法兰。

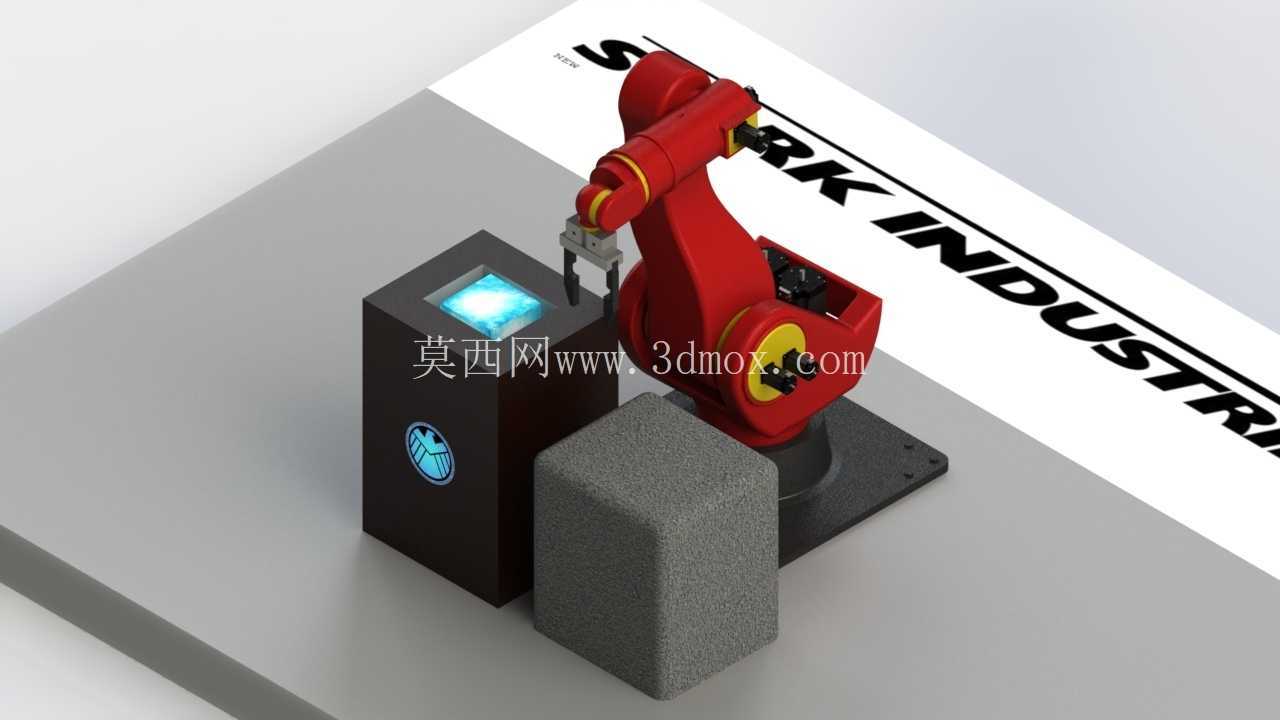

实际应用场景里，这类机械臂除了3C电子装配线，还可以用在五金小零件的机床上下料工位，替代人工完成重复性的取放料动作，也可以搭配视觉系统完成散乱工件的分拣作业，模型里的电控柜部分预留了驱动器、IO模块的安装空间，柜内的安装导轨位置按照标准电气元件的尺寸排布，散热通风口的位置避开了机械臂运动的干涉区域，操作按钮和指示灯的安装高度刚好在人员站立操作的舒适区间，不需要弯腰或者抬手就能完成设备的启停操作。

安装边界方面，机械臂全伸展状态下的最大高度是1120mm，最低作业高度距离安装台面120mm，水平方向最大伸出距离800mm，安装时只需要保证台面上预留直径900mm的无遮挡活动空间，就能满足机械臂全行程运动的空间需求，底座的固定螺栓选用M8规格的内六角螺栓，拧紧力矩按照18N·m的要求执行，就能保证机械臂高速运动时底座不会出现晃动。臂身的外壳采用流线型设计，没有突出的棱角和尖锐边，避免运动过程中剐蹭到周边的操作人员或者设备，关节处的密封结构按照IP54的防护等级做了结构预留，可以适应车间内有少量粉尘、切削液飞溅的作业环境，不需要额外加装防护套就能满足日常使用需求。

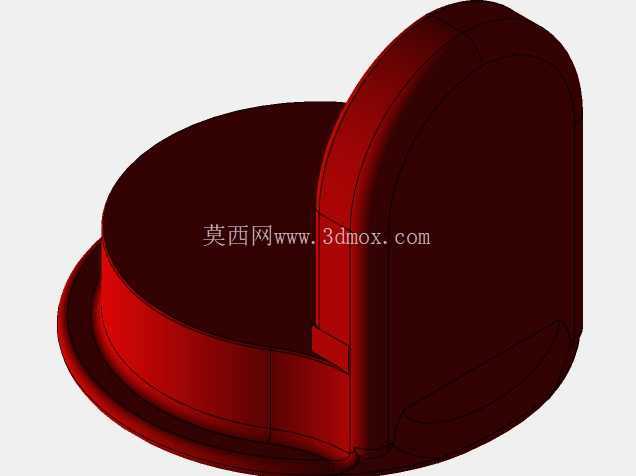

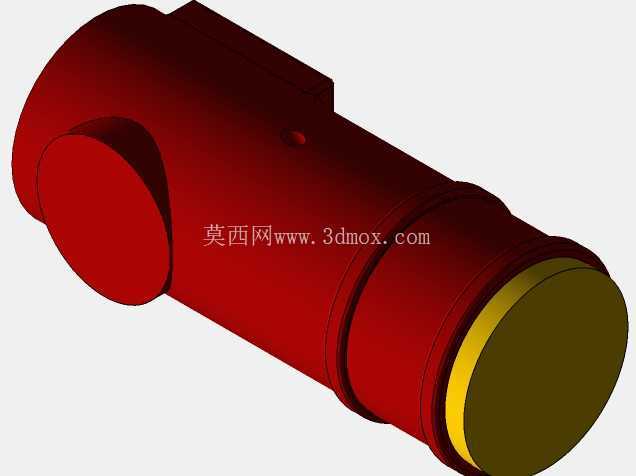

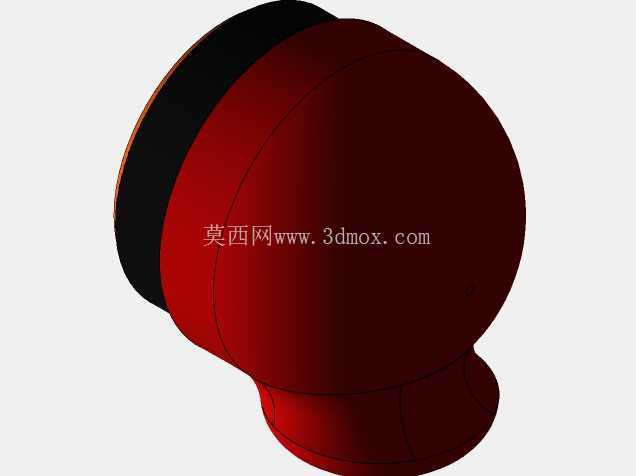

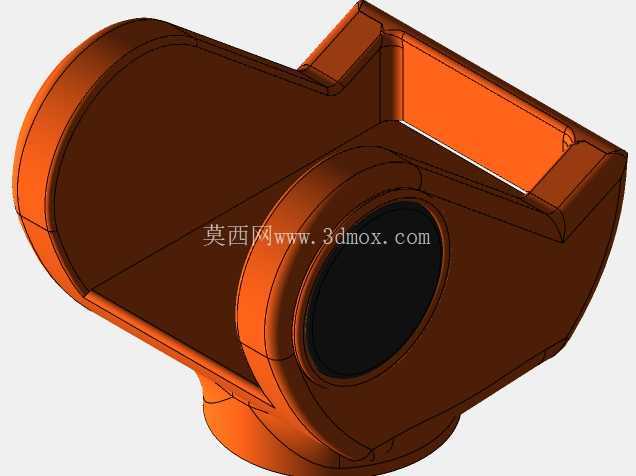

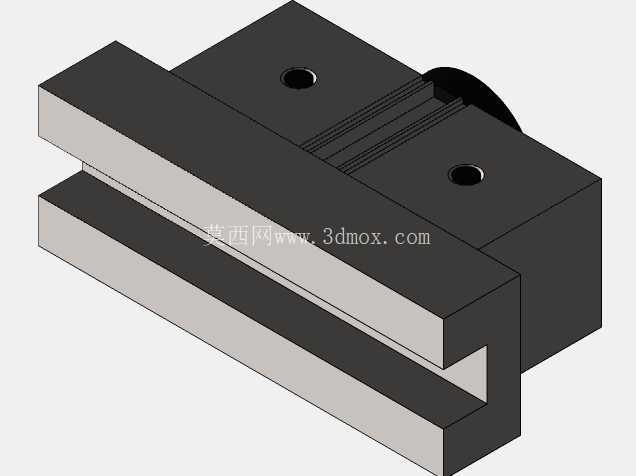

从结构建模的细节来看，每个关节的轴承安装位都预留了合适的配合公差，轴承座的台阶高度按照标准轴承的厚度设计，轴向定位的卡簧槽尺寸也符合国标要求，臂身的加强筋布置在受力最大的弯折位置，在保证臂身整体刚性的前提下，尽可能减少臂身的自重，降低关节电机的负载，提升运动过程中的响应速度。末端执行器的安装面做了定位销孔设计，更换末端工具时可以快速定位，不需要反复调整同轴度，减少换型调试的时间。
