三轴自动涂胶工作站结构设计方案

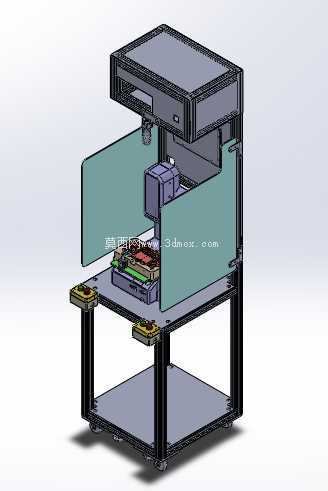

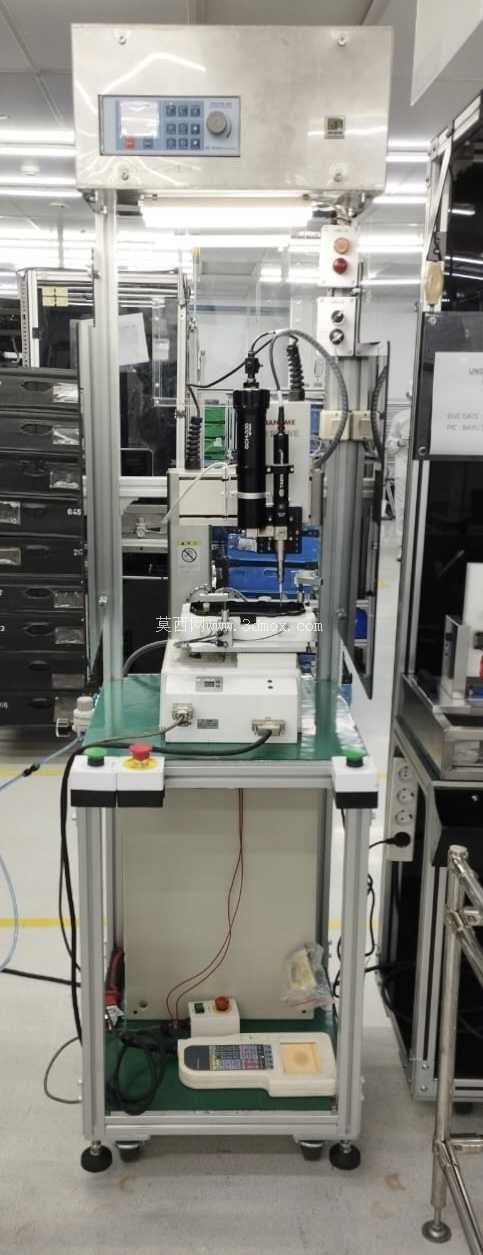

这套三轴涂胶工作站的设计，最初是针对3C电子小尺寸壳体粘合、小型结构件密封涂胶场景开发的，在实际产线适配中，也可覆盖小五金件粘接、塑胶件预涂胶等工序，解决了人工涂胶胶量不均、溢胶、涂胶轨迹偏移的常见问题。从结构布局来看，设备采用立式框架结构，底部为方管焊接的承力底座，搭配可调脚杯实现安装面水平调节，无需额外预埋地基，普通环氧地坪车间即可完成部署，整体占地尺寸控制在800mm*700mm范围内，高度约1300mm，属于紧凑型桌面级升级的落地式设备，可直接嵌入现有流水线的侧边工位，不需要对原有产线布局做大幅改动。

设备的核心执行单元为直角坐标式三轴机械手，X、Y轴采用同步带传动搭配线性导轨导向，Z轴采用滚珠丝杠传动，保证涂胶头上下动作的重复定位精度控制在±0.02mm以内，可适配直线、圆弧、多段折线等复杂涂胶轨迹，胶量控制通过精密点胶阀配合压力调节阀实现，可根据胶水粘度（从低粘度瞬干胶到中高粘度硅胶、环氧胶均可适配）调整出胶压力与出胶时间，单条涂胶轨迹的胶量误差可控制在5%以内，避免胶量过多导致的溢胶清理工序，也杜绝胶量不足引发的粘接强度不达标问题。

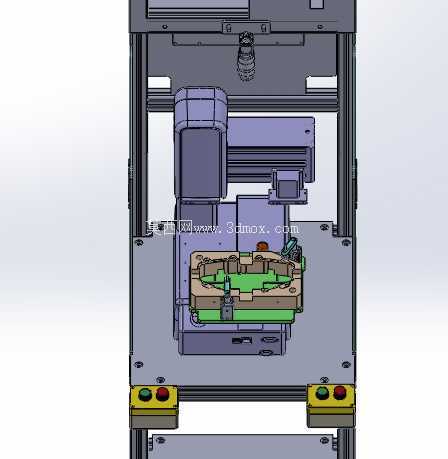

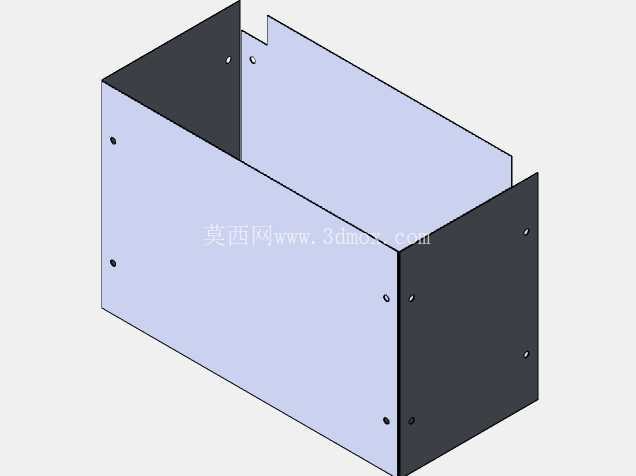

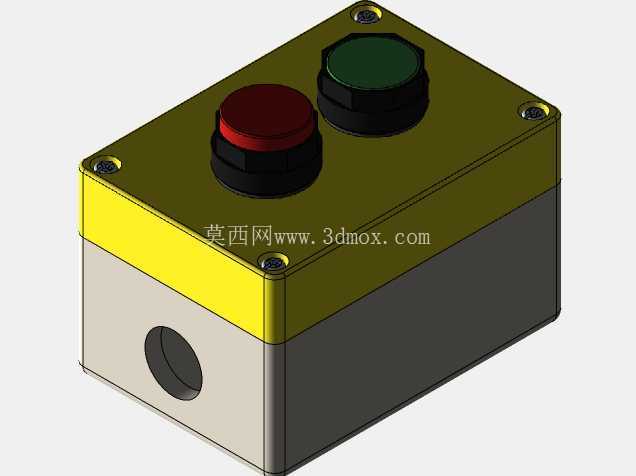

操作工位设置在设备正面，采用双按钮启动的安全设计，操作人员放置工件后需同时按下两侧启动按钮设备才会启动运行，避免单手操作引发的机械伤害风险；设备正面与左右两侧设置透明亚克力防护挡板，既可以观察内部涂胶作业状态，也能阻挡涂胶过程中可能飞溅的胶液，同时防护挡板配备安全联锁开关，一旦挡板被意外打开，设备会立即暂停运行，触发安全制动。设备上层框架内集成了控制元件安装腔，PLC控制器、伺服驱动器、气路电磁阀组均集成在该腔体内，布线采用线槽规整排布，方便后期维护检修；下层预留了废料收集与工具存放空间，可放置擦胶纸、备用点胶针头等常用耗材。

在工件适配性设计上，工作台面预留了T型槽安装位，可根据不同工件的外形快速更换仿形定位工装，换型时间可控制在15分钟以内，不需要对设备主体结构做任何改动；涂胶头位置也预留了标准安装接口，可根据工艺需求更换不同规格的点胶阀、甚至增加UV固化灯头、等离子表面处理头等功能模块，拓展设备的适用工艺范围。从安装边界来看，设备后侧预留了100mm的走线与气路连接空间，气源接口采用标准8mm快插接头，供电为常规220V单相交流电，不需要额外接入工业三相电，小型加工厂、研发打样车间都可以快速部署使用。

实际运行过程中，设备的作业流程为：人工放置工件到定位工装→双按钮启动→三轴机械手复位到原点→按照预设轨迹完成涂胶作业→涂胶头回到等待位→安全提示音响起→人工取走完成涂胶的工件，整个单循环作业时间根据涂胶轨迹长度不同，通常在8-20秒之间，相比人工涂胶效率提升3倍以上，且涂胶一致性远高于人工操作，可大幅降低后续粘接工序的不良率。设计过程中特意将三轴机械手的运行行程做了冗余设计，X轴有效行程400mm，Y轴有效行程300mm，Z轴有效行程100mm，可覆盖绝大多数小型工件的涂胶范围，避免后期加工稍大尺寸工件时需要更换设备的问题；框架主体采用4040铝型材与钣金件拼接制作，相比纯焊接框架，装配精度更容易保证，后期如果需要调整结构也更方便，同时设备整体重量控制在120kg左右，不需要吊装设备，3-4名操作人员即可完成移位与安装。
