双排齿形惰轮传动结构三维建模

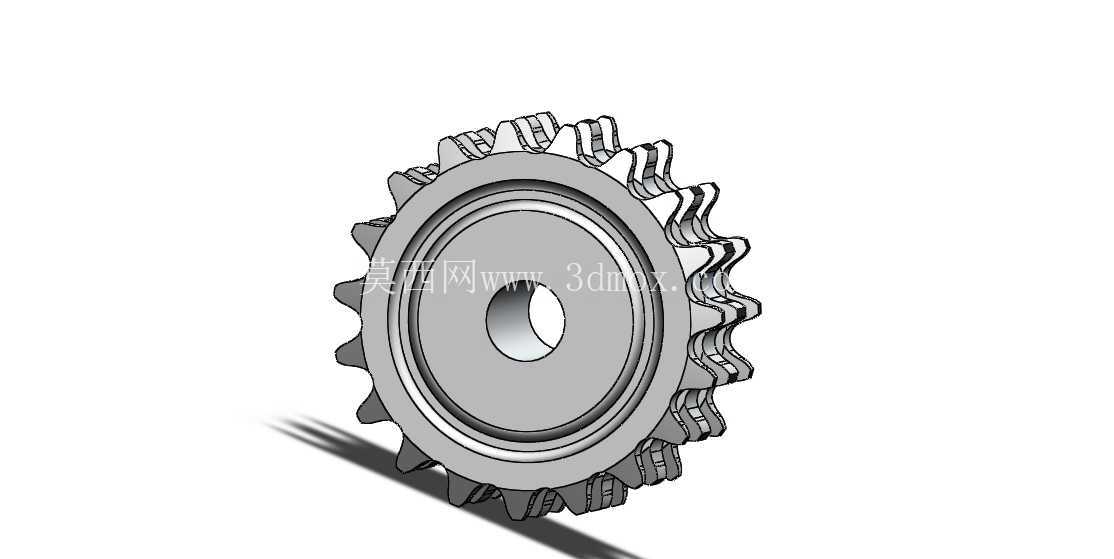

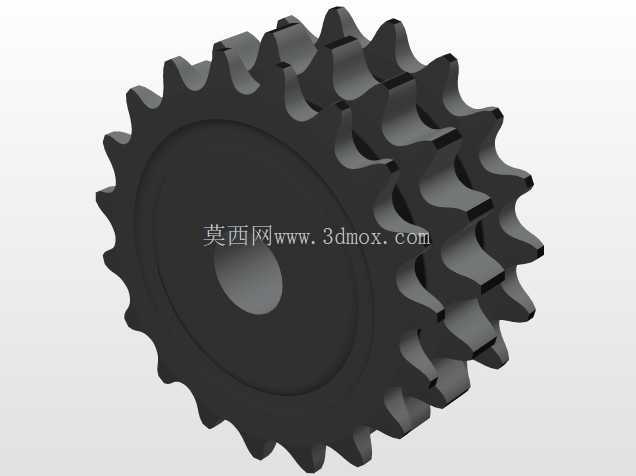

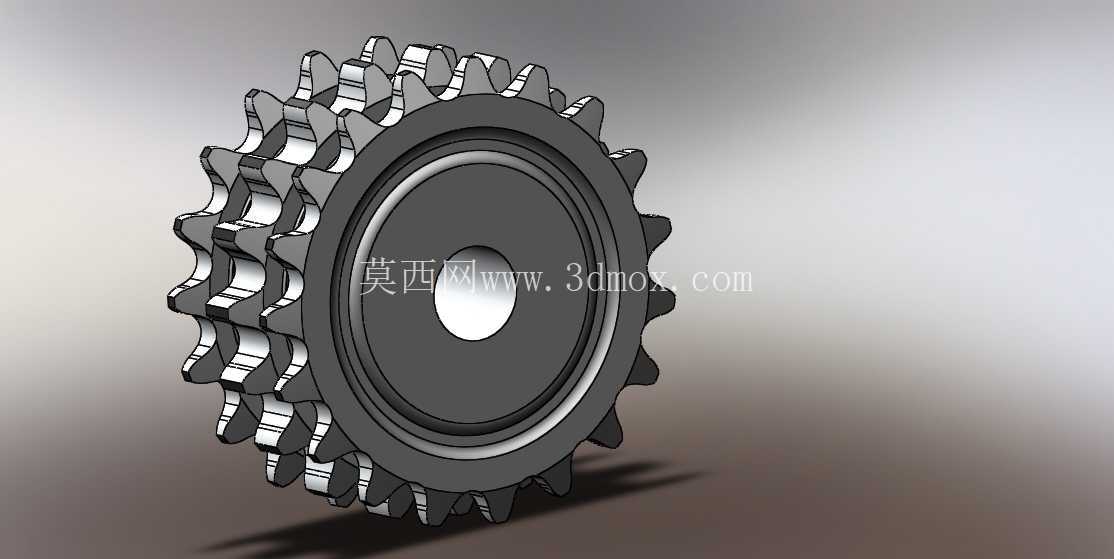

　　在常规的机械传动系统布局里，惰轮的存在往往是为了解决两个传动端中心距受限、传动方向需要调整、或是单级传动包角不足的问题，这款双排齿结构的惰轮，在设计之初就瞄准了紧凑空间内的同步传动需求，常见于小型输送线的张紧端、精密进给机构的换向段、以及部分需要双侧同步输出的小型动力传输场景。从结构上看，这款惰轮采用了双排对称齿形布局，齿部轮廓做了等距修形，避免啮合过程中出现卡滞、跳齿的问题，中间的安装孔为通孔设计，适配标准的销轴类安装件，孔周做了沉台处理，安装时可以容纳轴端挡圈或是轴承外圈，保证转动过程中的同轴度，不会出现径向窜动。

　　齿圈与轮毂之间做了等厚的辐板设计，在保证整体结构强度的前提下尽可能降低了零件自重，减少转动惯量带来的传动损耗，齿顶部分做了微小的倒角处理，既可以去除加工过程中产生的毛刺，也能在啮合入齿时起到导向作用，降低啮合瞬间的冲击噪音。在实际选型应用时，需要注意这款惰轮的安装边界：中心安装孔的公差需要配合适配的销轴或轴承做选配，一般采用间隙配合保证转动顺畅，双排齿的节距需要与配套的传动链条或啮合齿轮完全匹配，否则会出现偏磨、断齿的问题；安装时需要保证惰轮的端面与传动副的端面处于同一平面，偏差过大会导致齿面受力不均，加速齿部磨损。

　　设计这款惰轮的三维模型时，首先确定了齿形的基本参数，根据传动载荷需求选定了对应的模数与齿数，之后通过阵列特征完成单排齿的建模，再通过对称基准面完成双排齿的布局，中间轮毂部分的厚度根据安装空间的轴向尺寸做了适配，辐板的厚度通过受力仿真做了优化，保证在额定载荷下不会出现辐板变形的问题，同时在齿根位置做了圆角过渡，避免应力集中导致的齿根断裂。在实际的设备装配场景中，这类惰轮往往搭配张紧结构使用，通过调整惰轮的安装位置来改变传动链的张紧度，补偿长期运行后链条或传动带的伸长量，不需要改动主从动轮的安装位置就能完成张紧调整，大幅降低后期维护的工作量。

　　不同于传递动力的主动轮或从动轮，惰轮本身不改变传动系统的速比，只起到调整传动方向、增加包角、张紧传动件的作用，这款双排结构的惰轮可以同时为两组平行的传动链提供张紧或换向支撑，在空间受限的小型设备中可以减少单独设置张紧轮的空间占用，让整体传动布局更加紧凑。建模过程中对齿面的粗糙度做了对应设置，模拟实际机加工后的齿面状态，安装孔的位置度、齿圈的径向圆跳动都按照通用机械传动件的公差标准做了约束，保证模型导入工程图后可以直接用于生产加工的尺寸参考，轮毂端面的安装基准面做了平面度约束，确保安装后端面与安装基面完全贴合，不会出现倾斜导致的传动偏载。在一些轻载的自动化输送场景中，这类惰轮还可以作为导向轮使用，引导传动链条沿预定轨迹运行，避免链条运行过程中出现脱链、跑偏的问题，双排齿的设计可以同时对两侧链条进行限位，相比单排轮的导向稳定性更好，适合运行速度稍高的传动场景。
