4.4速比2250转微型减速电机结构

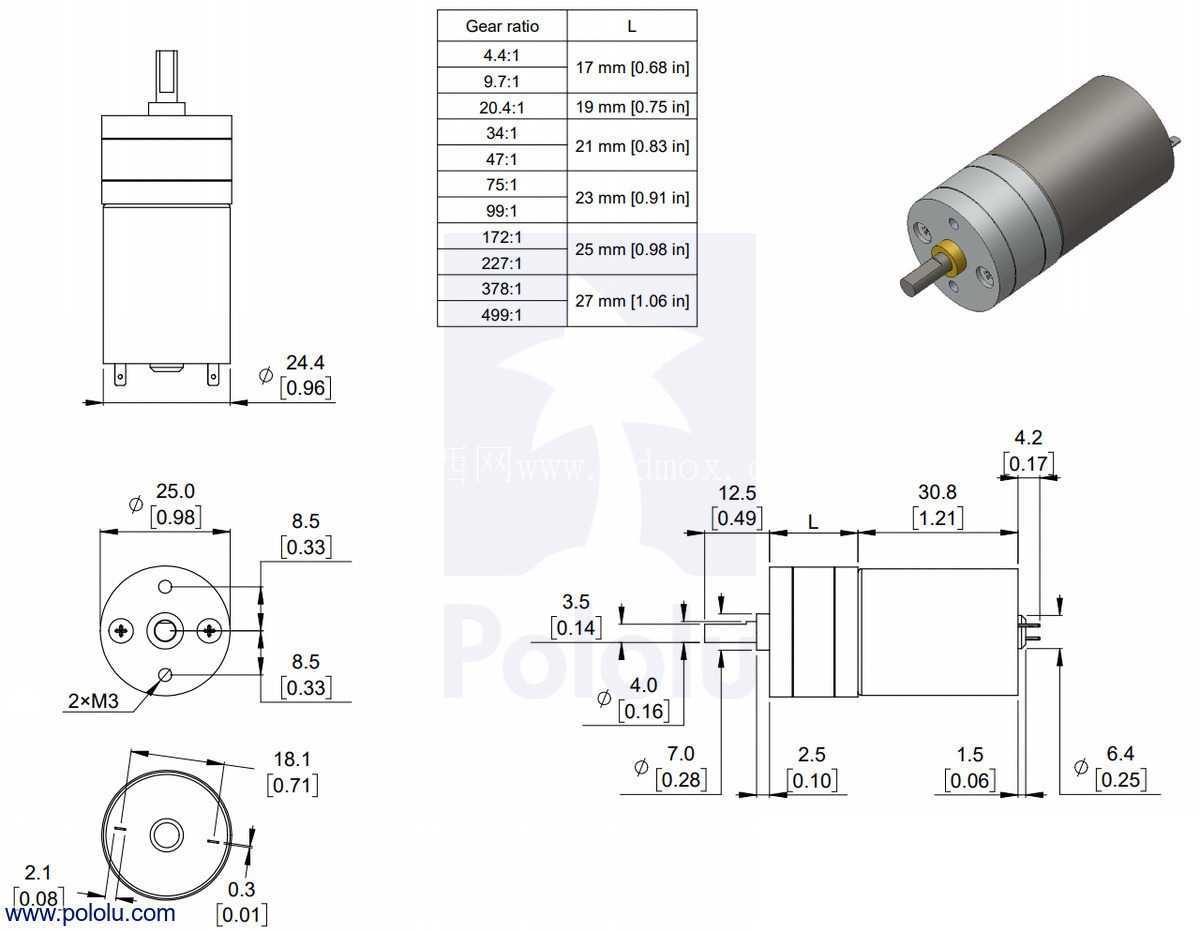

　　从安装边界来看，电机主体的圆柱外径和减速箱端的安装法兰尺寸做了明确的公差标注，法兰端预留了2个M3的螺纹安装孔，孔位的中心距、端面到轴伸的距离都有明确的尺寸链约束，做安装座设计的时候不需要反复测绘实物，直接按照标注的尺寸预留安装间隙即可，要注意轴伸长度和安装面的相对位置，避免装配时轴端顶到安装座内壁，或者传动件啮合深度不足。不同减速比对应的整机长度有明确的区分，从17mm到27mm共覆盖十余个速比档位，选型时可以根据需要的输出转速、输出扭矩匹配对应的长度规格，不需要额外改动安装法兰的适配结构，同法兰尺寸下更换不同速比的机型时，安装座可以通用，这对于做模块化设备设计的工程师来说非常友好，能减少结构件的种类，降低加工和物料管理成本。做小型自动化设备、智能小车、桌面级执行机构选型的时候，这类集成行星减速组的微型直流电机是绕不开的选项，尤其是对输出扭矩、安装空间有严格限制的场景，选对减速比和安装尺寸能省掉后期大量的结构适配麻烦。这款减速电机的输出轴端做了D型切边设计，和配套的联轴器、传动轮装配时不需要额外做防转销孔，靠切边的平面配合顶丝就能传递额定扭矩，避免了光轴打滑的问题，对于小负载传动场景来说，这种设计能大幅降低装配复杂度。

　　从传动结构来看，这款电机的减速级采用金属齿轮啮合设计，相比塑料齿轮的减速箱，能承受更大的瞬时冲击负载，在频繁正反转、启停的工况下，齿轮的磨损量更小，使用寿命更长，适合做小型传送带驱动、机械臂关节转动、智能玩具动力输出、小型阀门执行机构的动力源。设计三维模型的时候，要重点还原减速箱和电机主体的同轴度约束，输出轴的D型切边尺寸、安装孔的位置度要和二维标注完全一致，避免导出工程图或者做装配干涉检查时出现尺寸偏差。

　　实际应用中，这类电机的供电电压通常适配低压直流场景，搭配对应的驱动板可以实现转速调节、正反转控制，在做设备布局时要注意给电机尾部的出线端预留足够的走线空间，避免线材被转动部件剐蹭，同时要考虑电机运行时的散热空间，不要把电机完全包裹在密闭的结构腔体内，尤其是长时间连续运行的工况下，适当的空气流通能降低电机温升，延长绕组的使用寿命。做结构适配时，安装法兰的贴合面要做平整处理，避免安装时出现偏斜，导致电机轴和负载轴不同心，运行时出现额外的径向负载，加剧轴承和齿轮的磨损。

　　另外，不同速比对应的空载转速、堵转扭矩有明确的对应关系，选型时不能只看转速参数，要核算负载端的实际扭矩需求，预留足够的安全余量，避免电机长期处于堵转或者过载状态，烧毁绕组或者打坏减速齿轮。这款模型的尺寸标注覆盖了所有关键安装要素，包括轴径、轴伸长度、法兰直径、安装孔位、各段壳体的外径尺寸，在做整机装配时，可以直接调用模型做干涉检查，验证安装空间是否足够，传动链路的配合是否顺畅，不需要再手动测绘建模，能大幅缩短结构设计的周期。对于做小型智能设备、教学实验装置、桌面级自动化工具的开发者来说，这类标准化的微型减速电机模型能直接嵌入到整体设计中，减少重复建模的工作量，同时保证尺寸精度和实物一致，避免加工出来的结构件出现装配不上的问题。
