两相1.8度YSD2812-RA8步进电机结构

在自动化设备的传动选型环节里，步进电机始终是开环控制场景下的核心执行元件，这款两相1.8度步距角的步进电机，适配的场景覆盖了小负载点位传动的绝大多数需求——从3C装配工位的短距离滑台驱动，到包装设备的送膜辊间歇传动，再到小型雕刻机的轴进给、医疗检测设备的样本架移位，只要是对位置重复精度有要求、运行转速不超过每分钟六百转的工况，这类电机都能凭借开环即可实现的位置锁定特性，省去额外加装位置反馈元件的成本与结构空间。

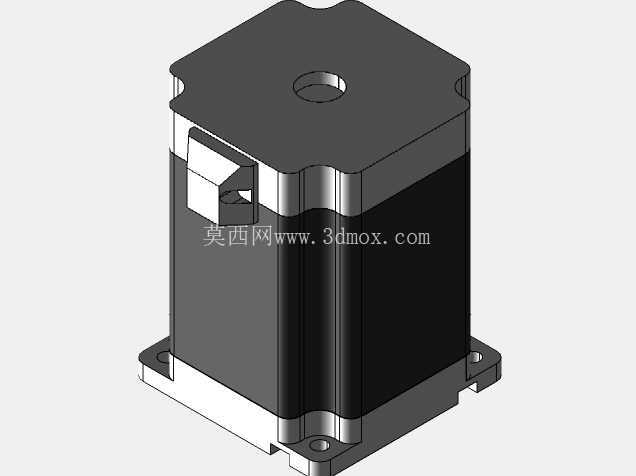

从结构设计的思路来看，这款电机采用了方形机座的叠片定子结构，区别于圆形机座的步进产品，方形外壳的四个边角预留了安装凸台，凸台上的通孔直接对应安装法兰的固定孔位，安装时不需要额外加装转接卡箍，从安装基准面到电机轴伸的同轴度公差可以控制在0.05毫米以内，能有效降低轴连器的偏心磨损。机身上方的出线端采用了侧出式的接线座设计，区别于尾部出线的结构，这种侧出结构可以压缩电机轴向的安装空间，在一些轴向尺寸受限的紧凑设备腔体内，不需要为接线弯头预留额外的尾部避让空间，接线座的防护结构可以避免设备运行过程中切削液、粉尘直接侵入绕组接线端，适配车间多尘、有少量切削液飞溅的加工场景。

从实际功能特性来看，这款两相步进电机的步距角为1.8度，也就是整步运行下每转需要两百个脉冲，搭配常规的步进驱动器使用时，可以通过细分设置将每转脉冲数提升至数千甚至上万，能够大幅降低低速运行时的振动与噪音，在低速送料的工况下不会出现明显的爬行现象。电机的输出轴采用单扁位结构，搭配紧定螺丝固定的轴连器时，可以有效避免传动过程中轴与连器之间的打滑空转，轴伸端的轴承采用深沟球轴承支撑，能够承受一定的径向负载，在直接驱动同步带轮、小直径齿轮的场景下，不需要额外加装支撑轴座就能满足负载要求。电机尾部的端盖与机身采用止口配合定位，装配时可以保证定子与转子的同轴度，降低运行过程中的磁阻偏差，减少电机发热。

从安装边界与尺寸适配的角度来说，这款电机的安装法兰采用标准的方形安装尺寸，底座的两个安装支耳向侧方延伸，支耳上的安装孔为通孔设计，既可以从电机上方穿螺丝固定在安装板上，也可以从安装板下方穿螺丝反向固定，适配不同的设备装配走线需求。电机的机身长度对应其额定输出扭矩，选型时需要注意，电机运行时的表面温度会随着负载率提升而升高，安装时需要在电机机身周围预留至少十毫米的散热空间，不要将电机完全包裹在密闭的金属腔体内，避免热量累积导致绕组退磁。接线时需要注意绕组的相序匹配，相序接反会导致电机反向运行或者出力不足，搭配驱动器时要将驱动器的输出电流设置为与电机额定电流匹配的数值，避免电流过大导致电机过热烧毁。

在实际的设备结构设计过程中，选用这款电机时需要提前核算负载的转动惯量与运行扭矩，步进电机的低速扭矩特性较好，但转速超过三百转之后扭矩会出现明显下降，不要将其用在持续高速运行的传动场景中。如果是垂直安装的工况，需要在传动端加装抱闸或者配重结构，避免设备断电时电机失去保持扭矩导致负载下滑。这款电机的三维结构完整还原了安装孔位、轴伸尺寸、接线座位置等关键装配尺寸，在做设备整体装配干涉检查时，可以直接导入装配体中验证安装空间是否足够，不需要反复测绘实物尺寸，能够大幅缩短结构设计阶段的选型验证周期，避免出现装配时空间不足、孔位对不上的问题。
