全自动连续式工件洗净干燥通道结构

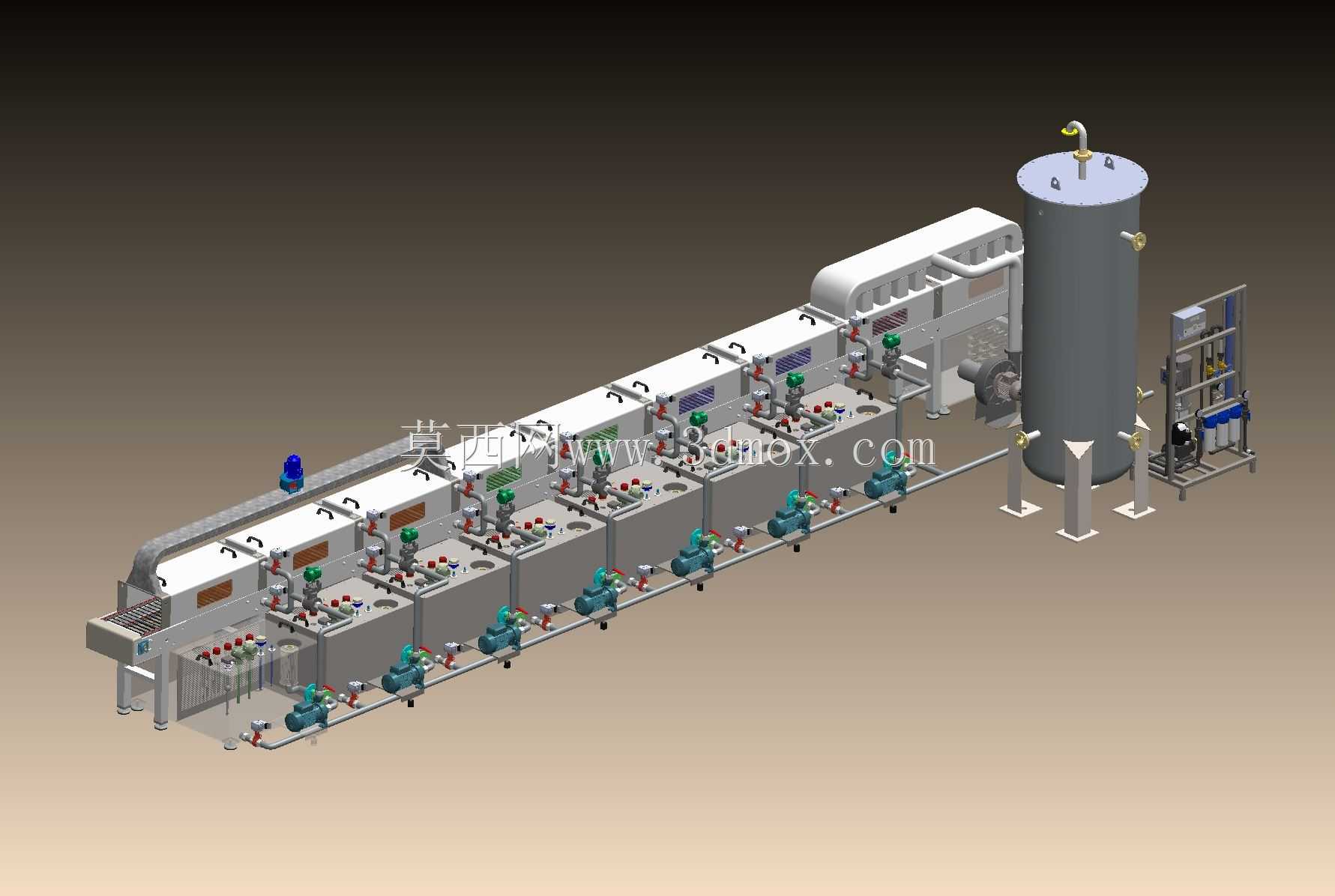

　　该设备主要面向机加工零部件、精密冲压件、热处理后工件的批量连续清洗干燥工序，常见于汽车零部件加工、五金制造、精密机加工车间的产线衔接环节，替代传统人工槽洗、单工位清洗的低效作业模式，可直接对接上游加工机床出料端与下游装配、检测工位，实现工件流转过程中的无人化清洗干燥作业。整体采用长条形通道式布局，沿工件输送方向依次排布多段喷淋清洗、风切吹水、热风干燥功能区段，配套独立的储液过滤罐体与管路阀组，所有功能模组沿输送线体两侧对称排布，预留足够的管路维护、喷嘴更换操作空间，设备底部设置可调支撑脚，可适配车间地面的水平度误差，安装时需预留侧边1.2米以上的检修通道，端部对接输送线的位置需保证进出料高度差控制在±5mm范围内，避免工件卡滞。

　　设计阶段优先考虑不同规格工件的兼容性，输送链采用可调间距的工装托架结构，可根据工件外形调整支撑点位置，避免清洗过程中工件磕碰划伤；清洗区段的喷嘴采用万向可调结构，可针对工件的盲孔、深槽结构调整喷射角度，保证复杂结构工件的清洗覆盖率，储液罐体内置多级过滤结构，可拦截清洗过程中脱落的铁屑、油污，延长清洗液的更换周期；干燥区段采用风切+热风烘干组合结构，前端高压风刀可吹除工件表面大部分附着水珠，后端恒温热风循环可保证工件缝隙、盲孔内的残留水分完全蒸发，避免后续工序出现水渍锈蚀问题。管路系统采用模块化快装接口，各功能区段的供液、供气管路可单独拆卸维护，无需整体拆解设备；电气控制元件集中布置在侧边的电控柜内，与液槽、喷淋区域做密封隔离，避免潮湿环境导致的元件故障，设备整体的防护等级满足车间潮湿作业环境的长期使用要求，输送速度可根据工件的污染程度、干燥要求做无级调整，适配不同生产节拍的产线需求。
