NEMA17步进电机安装固定支座结构

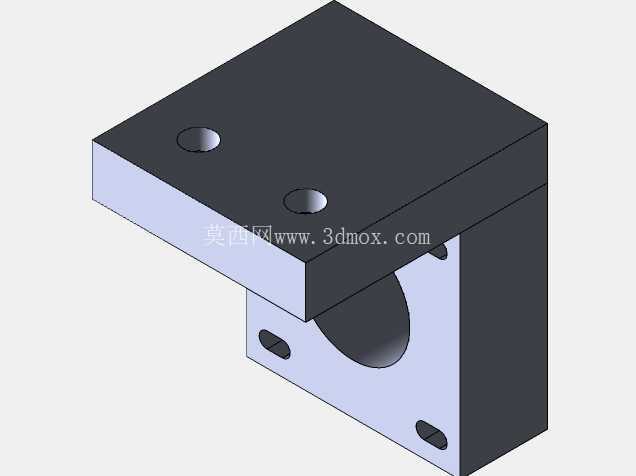

　　这款NEMA17规格步进电机的安装支座，主要面向小型自动化设备、桌面级数控装置、3D打印运动模组这类对安装空间有严格限制的应用场景，核心作用是为42系列步进电机提供刚性固定支撑，同时兼顾与3030规格工业铝型材的快速装配适配，解决小空间内电机安装同轴度偏差、运行振动传导的常见工程问题。从结构设计逻辑来看，支座整体采用分体式叠层布局，上部为电机贴合安装面，加工有两个对应NEMA17标准安装孔位的沉头孔，沉头深度刚好覆盖M3内六角圆柱头螺钉的头部高度，安装后螺钉端面不会突出安装平面，避免与电机端盖产生干涉，安装面的平面度控制在0.05mm以内，保证电机法兰与支座面完全贴合，减少电机运行时的端面跳动。

　　下部为铝型材连接段，设计有与3030西格玛型材槽宽匹配的腰型安装孔，腰型孔的调节行程预留了2mm的同轴度调整余量，现场装配时可以微调电机的输出轴中心位置，保证电机轴与后续传动的同步轮、丝杠或者联轴器的同轴度，避免因安装偏差导致的传动卡顿、轴承偏磨问题。支座中间的半圆形避让槽，直径刚好匹配NEMA17电机的机身外径，安装时电机机身可以部分嵌入支座内部，有效压缩整体安装的Z向高度，对于空间紧凑的桌面设备来说，这种嵌入式结构能把整体安装厚度降低12mm左右，大幅提升空间利用率。材质选择上默认采用6061铝合金加工，表面做硬质阳极氧化处理，既保证足够的结构刚性，抑制电机高速运行时的共振，又能控制整体重量，不会给运动模组带来额外的负载。

　　从安装边界来看，支座整体的长宽尺寸适配3030铝型材的端面安装尺寸，上部安装面的孔位完全遵循NEMA17步进电机的标准安装孔距，不需要额外做转接板就可以直接安装市面上绝大多数42型步进电机，下部的腰型孔可以直接用T型螺栓与铝型材槽道连接，不需要额外打孔攻丝，装配效率比传统的打孔安装方式提升60%以上。在实际设备应用中，这类支座常被用在XYZ三轴运动平台的Z轴电机固定位，因为Z轴的安装空间通常最为紧凑，既要承载电机的重量，又要保证电机输出轴与丝杠的同轴度，这款支座的嵌入式结构刚好能把电机的部分机身藏在型材安装面以下，降低Z轴的整体高度，同时刚性的连接结构可以减少电机启停时的晃动，提升Z轴上下运动的定位精度。

　　另外在小型皮带输送线的驱动端固定、桌面点胶机的转轴驱动安装场景下，这款支座也能快速适配，不需要重新设计安装结构，只需要根据实际的传动位置微调腰型孔的固定位置即可。设计过程中特意规避了传统L型电机座的应力集中问题，在上下连接的直角位置做了R2的圆角过渡，避免长期受电机振动影响出现连接部位开裂的问题，同时安装面的边缘做了0.5mm的倒角处理，装配时不会刮伤电机表面的喷涂层，也方便安装时快速对位。支座的总厚度控制在合理范围内，既不会因为过薄导致安装后出现形变，也不会因为过厚浪费安装空间，经过实际测试，在电机输出额定扭矩的情况下，支座的形变量小于0.02mm，完全满足小型自动化设备的传动精度要求。
