Ramps1.4控制板风扇散热转接固定支架

　　在桌面级FDM3D打印机的电控系统搭建过程中，Ramps1.4扩展板作为搭配mega2560主控的常用扩展模块，长时间驱动步进电机、热床、挤出头加热组件时，板载的功率MOS管会持续产生热量，若散热条件不足，极易出现MOS管过热降频、触发过温保护甚至烧毁元件的问题，不少DIY玩家在组装设备时都会额外加装散热风扇来强化电控区域的空气流通，但常规的40mm轴流风扇没有适配Ramps1.4板安装孔位的固定结构，直接用扎带捆绑不仅走线杂乱，长期使用后还会因为设备运行振动出现风扇移位、风路偏移的问题，无法精准对准发热元件送风，散热效率大打折扣。

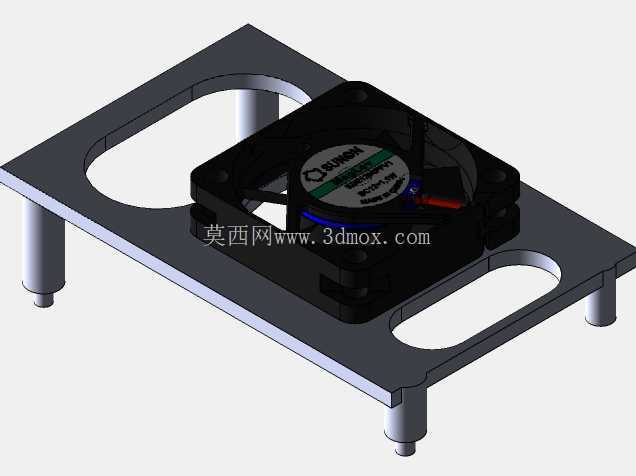

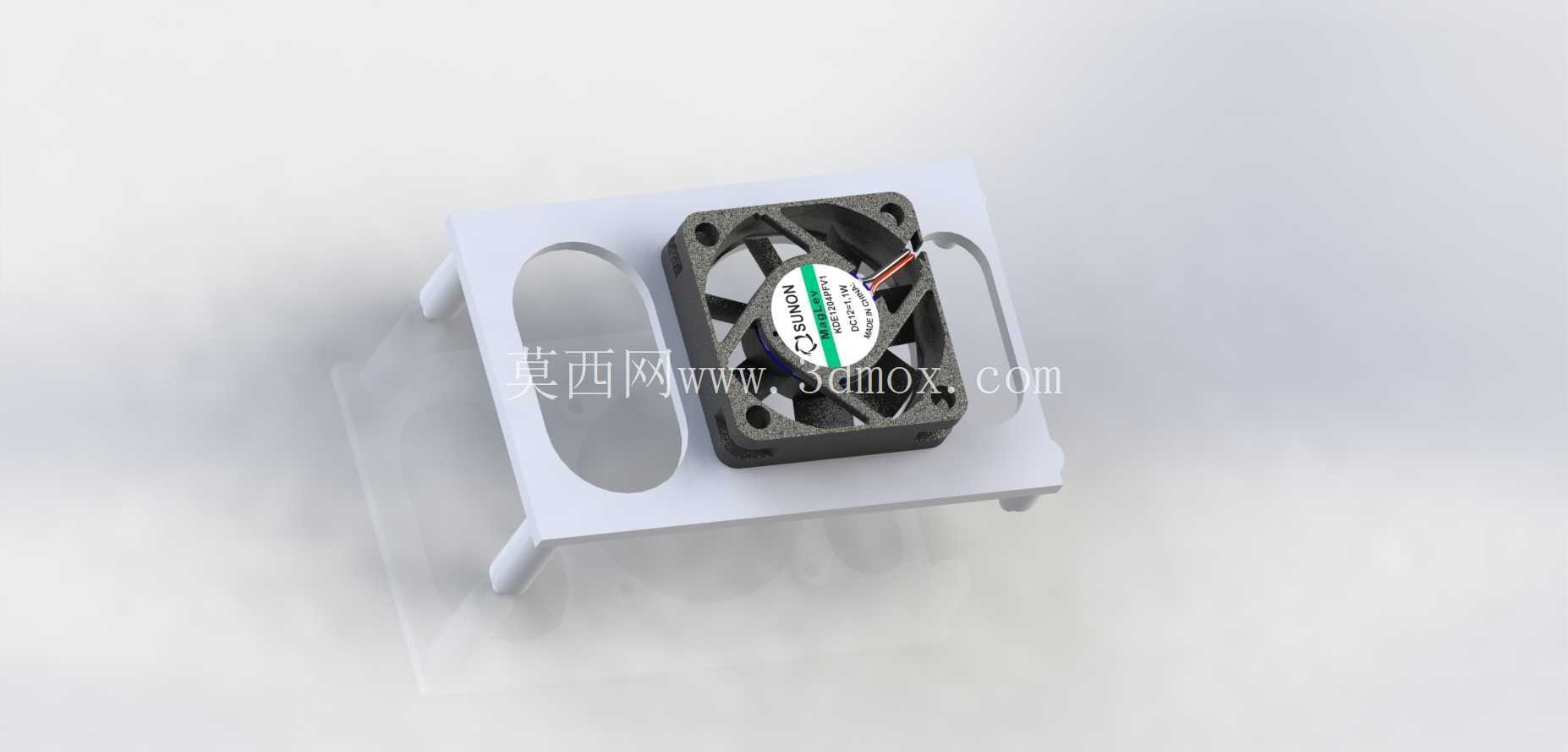

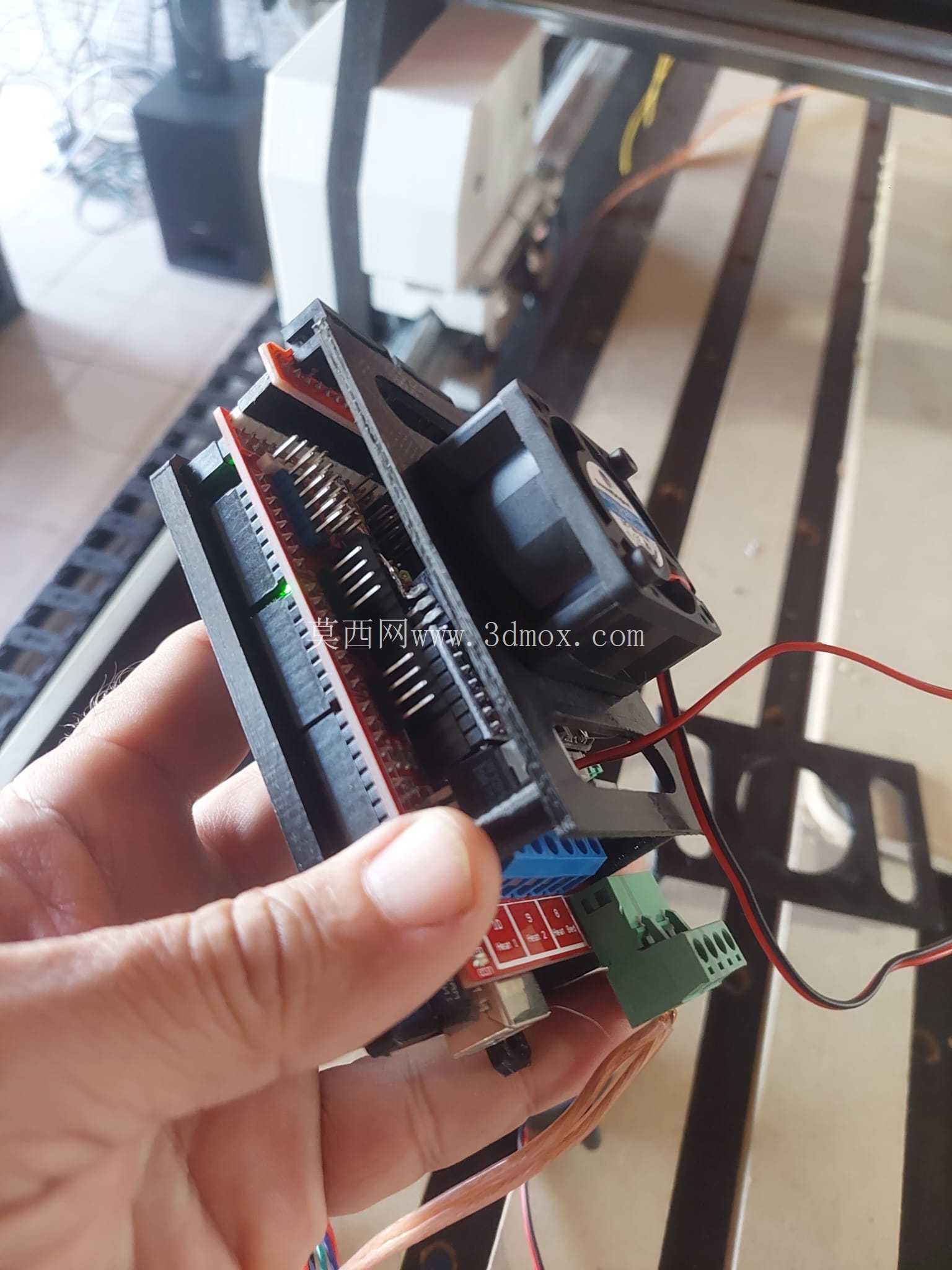

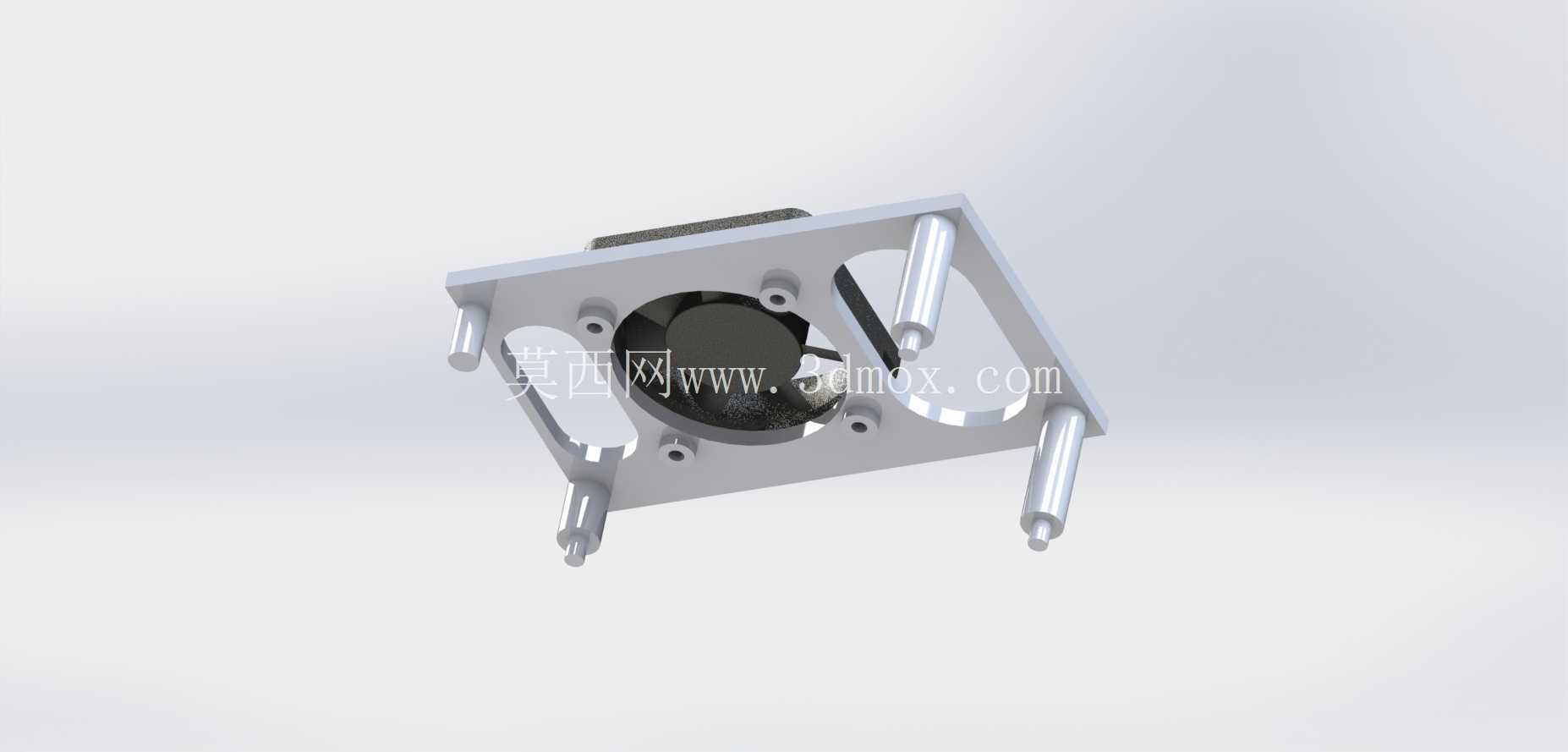

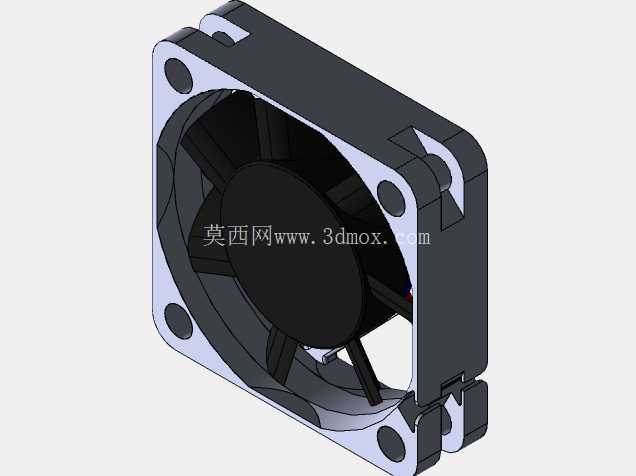

　　这款转接支架正是针对这一实际装配痛点设计，整体采用平板式承载结构，支架主体的上平面预留了标准40mm轴流风扇的安装定位孔，孔位间距完全匹配常规40*40mm规格散热风扇的四角固定孔，安装时可以直接用M3螺丝将风扇锁紧在支架上，风扇出线方向预留了足够的走线避让空间，不会出现线材挤压扇叶的问题。支架下方设置了四根等长的圆柱形支撑柱，支撑柱的位置完全对齐Ramps1.4控制板的四个边角安装孔位，安装时不需要在控制板上额外打孔，直接利用控制板原有的固定螺柱就能完成整个支架的固定，不会破坏原有电控板的结构，也不会干涉板载的插针接口、接线端子的正常插拔。

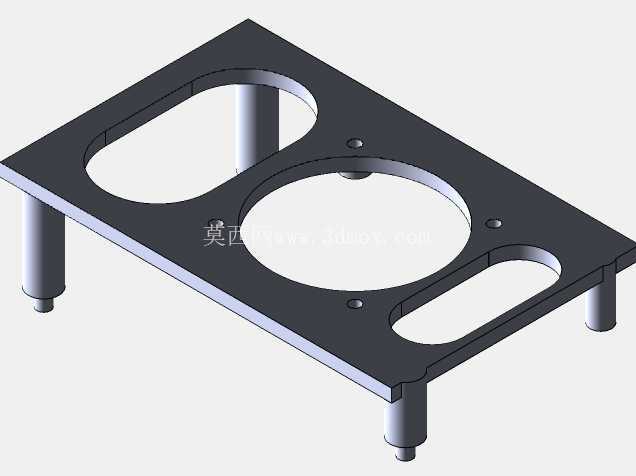

　　支架主体上开设了两个对称的长圆形镂空槽，一方面是为了减轻支架本身的重量，降低电控安装区域的整体负载，另一方面可以引导风扇吹出的气流顺着镂空区域直接流向控制板表面的发热元件，避免实心板材阻挡风路，让气流可以覆盖到MOS管、驱动芯片这些核心发热区域，保证散热气流可以直接带走元件工作产生的热量。从安装边界来看，支架整体的长宽尺寸略大于40mm风扇的外轮廓，不会超出Ramps1.4控制板的安装范围，支撑柱的高度经过适配，既保证风扇和控制板表面之间留有足够的进风空间，不会因为距离过近导致风阻增大、风量衰减，也不会因为支架过高抬升风扇位置，导致电控仓的整体安装高度超出设备框架的内部预留空间，适配大多数常规桌面级3D打印机的电控仓安装尺寸。在实际装配场景中，这款支架不需要额外定制其他连接件，只需要搭配常规的M3螺丝、螺母就能完成全部装配流程，不管是全新组装设备时同步规划散热结构，还是对已经投入使用的设备做散热升级，都可以快速完成安装，不需要改动原有设备的其他结构。支架的结构设计充分考虑了DIY场景下的加工便利性，不管是采用3D打印制作PLA材质的样件，还是采用亚克力、薄铝板切割加工，都可以快速成型，结构上没有复杂的曲面或者倒扣特征，加工难度极低，普通玩家也可以自行制作适配。

　　在风路设计上，支架的平板结构可以对风扇吹出的气流起到一定的聚拢作用，避免气流向四周无意义扩散，让大部分冷却气流都集中作用在控制板的发热区域，相比直接悬空固定风扇的方式，散热效率有明显提升，在设备长时间连续打印的工况下，可以有效将Ramps1.4板的核心元件温度控制在合理区间，避免因为过热导致的打印中断、元件损坏等问题。同时支架的固定结构稳定性强，即使设备长时间运行产生持续振动，风扇也不会出现移位、松动的问题，不需要定期检查紧固，降低了设备的后期维护成本。
