80mm规格真空主轴固定支撑结构

项目分类:铸造模 发布时间:2026-05-21 ID:1154631
  • 80mm规格真空主轴固定支撑结构
  • 80mm规格真空主轴固定支撑结构
  • 80mm规格真空主轴固定支撑结构
  • 80mm规格真空主轴固定支撑结构

这套固定支撑结构主要适配80mm直径规格的真空主轴,常见于各类带真空吸附功能的加工、搬运类设备的安装工位,比如非金属板材切割设备、自动化上下料真空取料机构、精密打磨工位的动力端固定场景,核心作用是为高速运转的真空主轴提供稳定的安装基准,同时兼顾真空管路的衔接布局,避免主轴运转过程中出现径向窜动、管路干涉的问题。

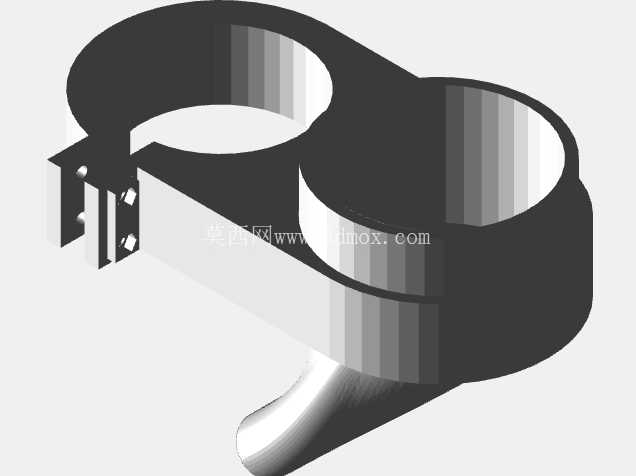

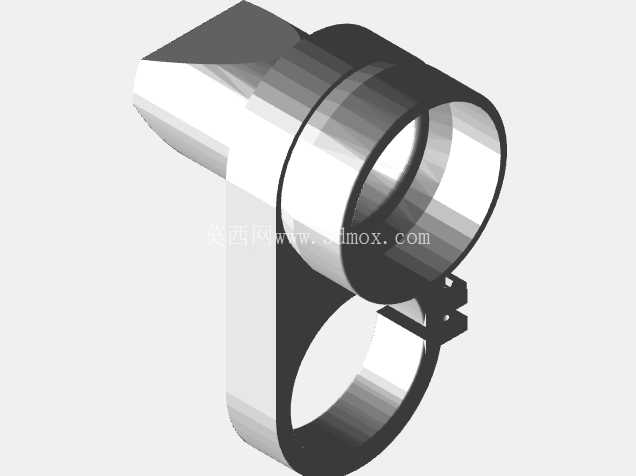

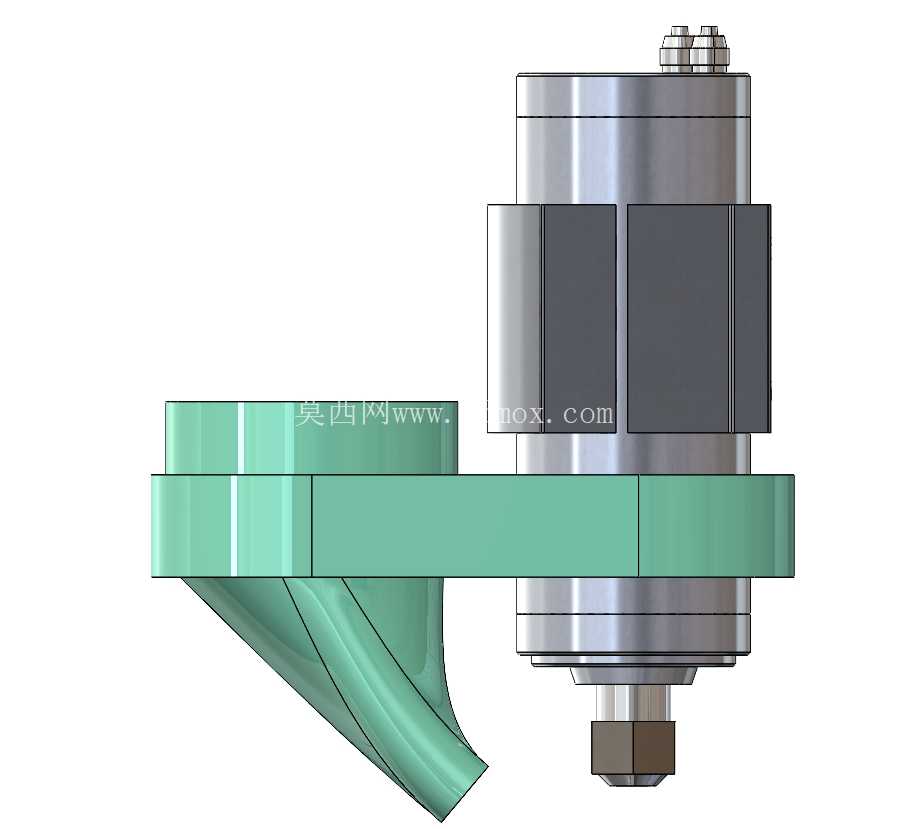

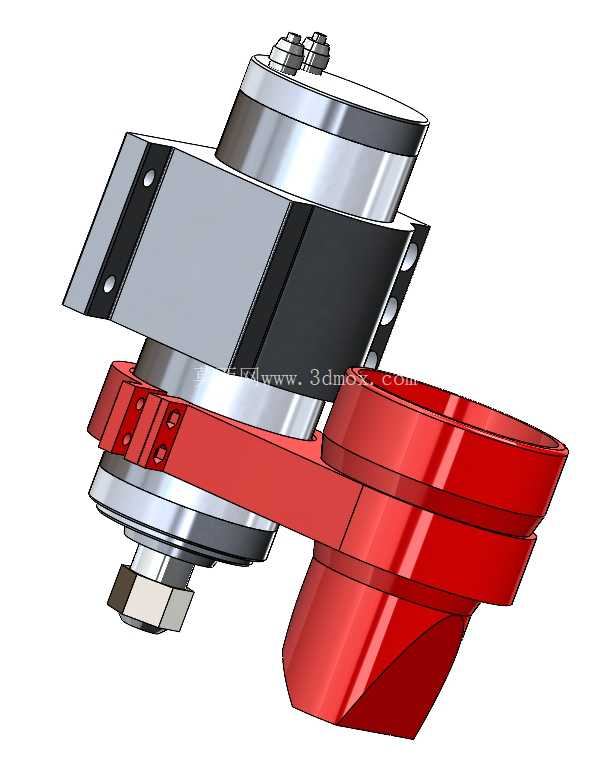

从结构设计逻辑来看,整体采用分体式组合布局,上部的抱紧式夹座直接与主轴柱面配合,夹座的开合面设置了定位销孔与锁紧螺栓位,安装时可以通过螺栓预紧力调整抱紧力度,既保证主轴与夹座的同轴度,也方便后期主轴的维护拆卸,不需要整体拆解安装座就能完成主轴更换。夹座侧面延伸出的连接臂采用变截面设计,靠近夹座的位置厚度更大,用来承载主轴运转时的径向切削力或者吸附作业时的反作用力,臂身逐步收窄,在保证结构强度的前提下降低整体自重,减少安装基座的负载。下部的红色承托结构是这套固定件的核心安装基准,环形的安装面预留了多个螺栓过孔,可以直接固定在设备的滑移平台或者立柱安装板上,环形结构的内孔刚好避让主轴下部的输出端与真空管路接口,不会和主轴下端的刀具装夹位、真空吸附接头产生空间干涉。

在实际安装边界上,这套结构适配的主轴柱面直径严格控制在80mm,夹座的抱紧长度覆盖了主轴上部近三分之一的柱面区域,足够抵消主轴高速运转时的振动传导;下部安装环的中心与上部夹座的中心同轴度公差控制在0.02mm以内,避免安装后主轴出现偏斜,导致输出端跳动超差。连接臂的转角位置做了圆弧过渡处理,没有直角应力集中点,在设备频繁启停、快速移位的工况下,不会因为应力累积出现结构开裂的问题。

考虑到真空主轴作业时会伴随一定的振动,夹座与主轴接触的内表面做了细微的防滑纹理处理,不需要额外加设防滑垫片就能保证抱紧力足够,长期使用也不会出现主轴下滑、偏转的问题。下部安装环的端面做了铣平处理,安装时可以直接和设备基准面贴合,不需要额外加装调整垫片就能保证安装水平度,减少现场安装的调试工作量。整个结构的管路避让空间做了充分预留,主轴侧面的真空接头、冷却管路走线都可以顺着连接臂的侧面排布,不会在设备移位时和周边结构产生刮碰,也方便后期梳理管路走向,避免管路杂乱影响设备维护。

从工况适配角度来说,这套固定结构可以满足最高每分钟一万两千转的主轴运转工况,结构本身的固有频率避开了主轴常用转速段的共振区间,不会在主轴作业时出现共振放大的问题,有效提升主轴的加工精度或者吸附作业的稳定性。夹座的锁紧螺栓采用对称排布设计,预紧时两侧受力均匀,不会因为单侧锁紧力过大导致夹座变形,夹伤主轴的柱面。下部安装环的螺栓孔采用长圆孔设计,安装时可以在小范围内调整固定结构的位置,补偿安装基座的加工误差,降低对安装基座的加工精度要求,减少整体设备的制造成本。
