M42SP-5步进电机高精度三维结构模型

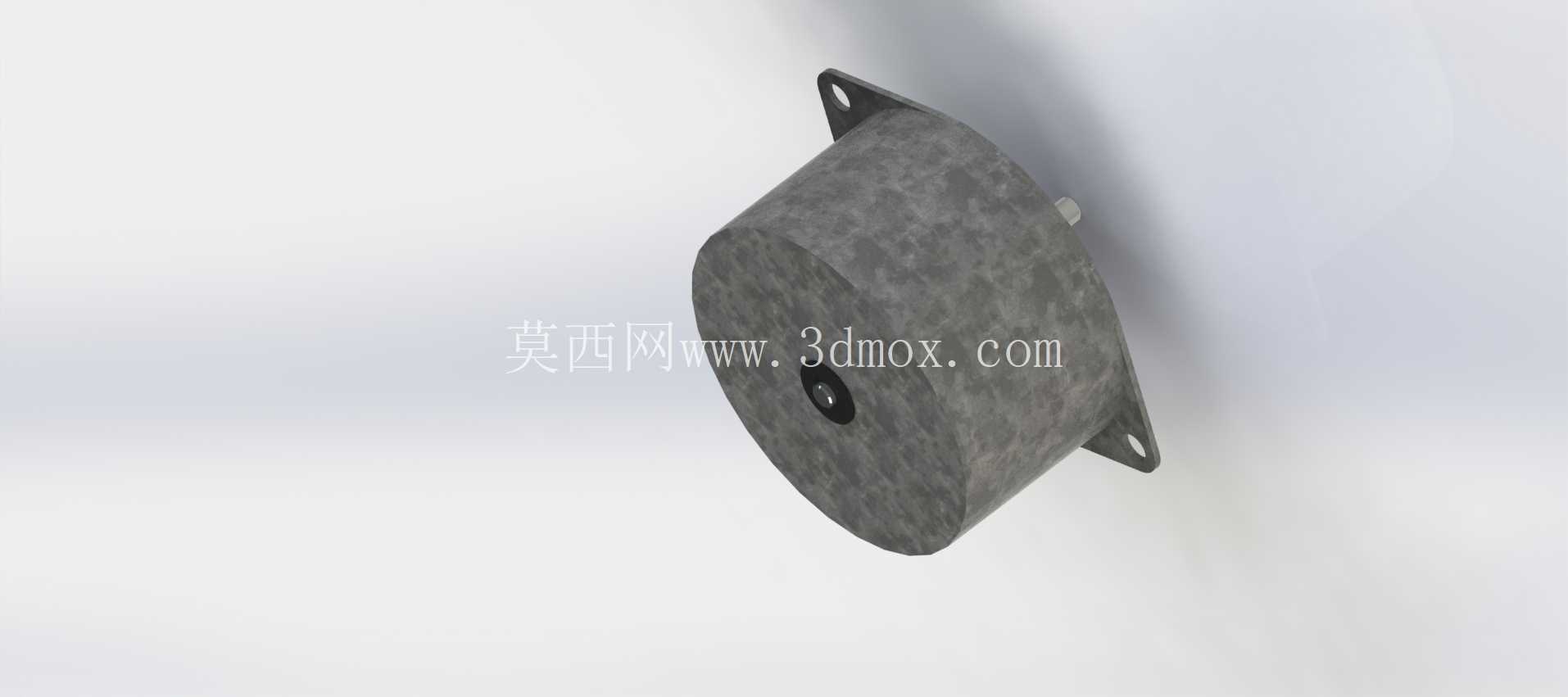

　　这款M42SP-5步进电机的三维结构，还原了量产型42系列两相步进电机的完整装配细节，从前端带安装耳的端盖、定子绕组封装壳体到尾部出线结构都做了1:1的结构复刻，没有做多余的简化处理，能直接用于设备装配阶段的干涉校验、安装位布局模拟。在小型自动化设备的选型布局阶段，这类42规格步进电机的应用覆盖范围极广，从桌面型3D打印机的轴系驱动、小型点胶设备的位移台传动，到非标自动化里的小型送料机构、电子生产线上的载具移位模组，都能见到同规格电机的身影，做结构设计时如果没有精准的电机三维模型，很容易在装配阶段出现安装孔位对不上、电机本体和周边走线槽/传感器支架干涉、输出轴和联轴器配合长度不足的问题，这个模型刚好能填补选型阶段的结构验证空白。

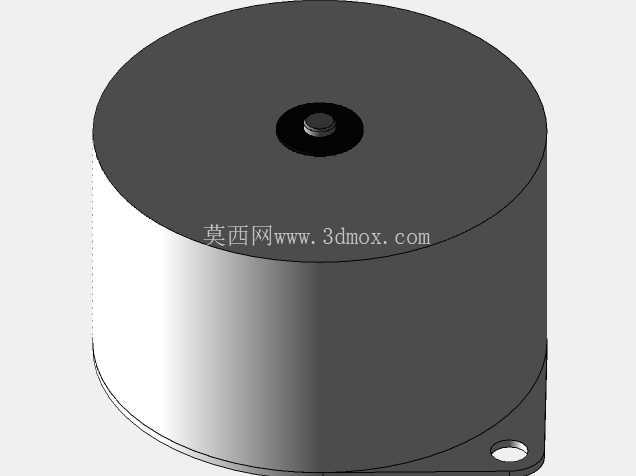

　　从结构设计逻辑来看，这款电机采用的是圆形本体加双侧安装耳的固定方式，和常见的方形42步进电机安装逻辑有明显区别，方形42电机一般是靠本体四个角的安装孔固定在电机座上，而这款圆形本体的安装耳是从前端盖延伸出两个带通孔的固定支脚，安装时不需要做全包覆的电机座，只需要在安装板上对应两个支脚的位置开固定孔，就能完成电机的锁紧，这种结构在安装空间局促的场景下优势很明显，不需要预留方形电机四个角的安装操作空间，两个固定孔的锁紧操作可以从侧面完成，适合布局紧凑的小型传动模组。

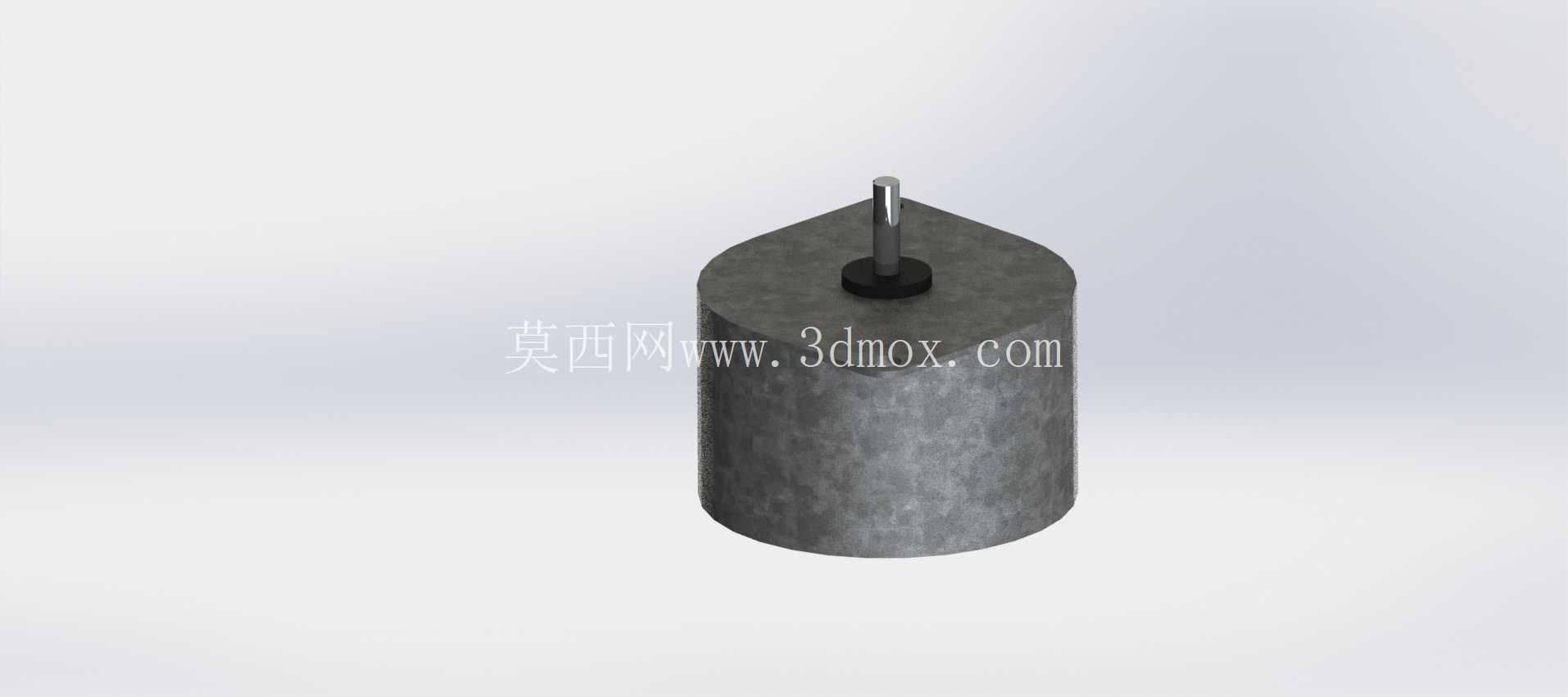

　　模型还原的电机本体外壳做了磨砂质感的表面处理，和实际量产电机的喷塑壳体质感一致，前端输出轴的轴径、轴伸长度都按照实际尺寸做了还原，连输出轴端的定位平面都做了细节刻画，在做联轴器选型模拟的时候，可以直接匹配对应内径的联轴器模型，校验轴伸长度和联轴器锁紧螺钉的位置是否匹配，不会出现实际装配时联轴器顶到电机端盖、或者轴插入深度不够导致传动打滑的问题。安装边界方面，两个安装耳的孔中心距、安装孔的通孔直径、安装耳的厚度都做了精准还原，安装板的开孔位置可以直接参照模型的安装孔坐标来标注，不需要再反复核对二维样本的尺寸参数，电机本体的最大外径、尾部出线端的凸起尺寸也都完整还原，在做设备内部布局的时候，可以准确预留电机的安装空间，避免出现电机本体和设备内部的线槽、管路、其他传动部件发生空间干涉的情况。从功能特性来看，这类步进电机属于小扭矩高精度驱动部件，适合开环控制的小型传动场景，不需要额外加装编码器就能实现精准的角位移控制，配合对应的驱动器可以实现细分驱动，降低低速运行时的振动，在做三维结构设计的时候，电机尾部的出线方向、出线端的最小弯曲半径也可以参照模型的尾部结构来预留走线空间，避免实际装配时电机线被弯折过度导致线芯断裂，或者走线位置和运动部件发生刮擦。

　　在做传动模组的整体设计时，这款电机的模型可以直接导入装配体，和丝杆支座、联轴器、线性导轨、滑台等部件做完整的装配模拟，校验电机轴和丝杆的同轴度，确认电机安装后不会和滑台的行程范围发生干涉，同时可以模拟电机安装时的操作空间，确认固定螺钉的锁紧工具是否有足够的操作空间，不会出现设计完成后实际装配时螺钉无法拧紧的问题。不同于很多简化版的电机模型只做了大致的外形轮廓，这个模型还原了电机端盖和本体的配合台阶、安装耳的倒角、输出轴的台阶细节，在做设备的外观渲染、装配工艺模拟的时候，也能呈现更真实的效果，不会因为模型过于简化导致渲染效果失真，或者装配工艺校验时遗漏配合面的细节问题。对于刚接触小型自动化设备结构设计的工程师来说，参照这个模型的结构细节，也能更直观地理解圆形安装耳步进电机和方形安装步进电机的布局差异，在选型阶段就能根据设备的空间布局选择更合适的电机固定形式，减少后期改模调整的工作量。
