薄型压阻式柔性力检测传感元件结构

这款柔性力传感元件的设计，核心是面向需要贴合曲面、不干扰被测对象受力状态的接触力检测场景，在可穿戴设备、智能床垫、机械臂柔性夹爪、康复训练器械、消费电子压感触控等领域都有广泛的适配空间。不同于传统刚性力传感器只能安装在硬质平面、会改变接触界面应力分布的问题，该传感元件整体采用超薄柔性基材制作，整体厚度控制在亚毫米级，能够紧密贴合在不规则曲面、软质接触面之上，检测过程中不会对被测对象的受力形变产生额外约束，能还原更真实的接触力数据。

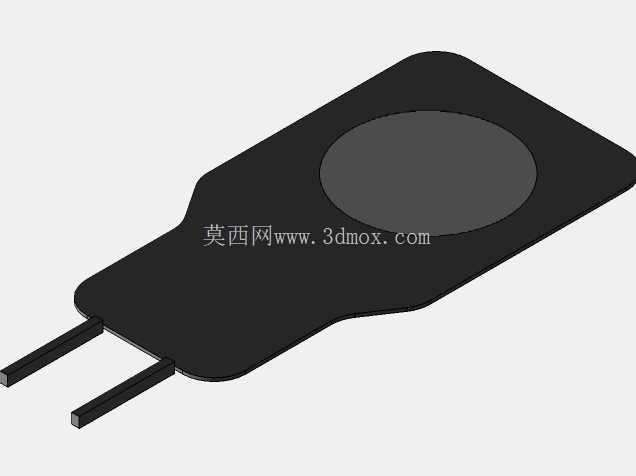

从结构设计来看，传感区域采用圆形感应面布局，圆形的感应边界能够避免方形边角处的应力集中问题，让受力加载时感应区域的压阻变化更线性，减少边缘受力带来的检测误差。感应区外围的基材做了收窄延伸的出线结构，两根平行的引出端从感应区一侧延伸而出，既能够保证引线的抗拉扯强度，又不会占用过多安装空间，出线端的宽度和厚度都做了等比例收窄，方便在狭小空间内完成布线，不会因为引线的存在影响接触面的贴合度。基材整体采用异形轮廓设计，不是规则的矩形结构，在感应区两侧做了斜切收边，这种轮廓设计一方面是为了匹配特定安装位的空间边界，减少多余材料占用的安装空间，另一方面也能避免安装时边角翘起的问题，让整个传感面能更平整地贴附在被测表面。

在功能特性上，该传感元件基于压阻效应工作，当感应区域受到垂直方向的压力作用时，内部的敏感层电阻会随压力大小产生对应变化，通过后端采集电路读取电阻值就能换算得到对应的压力数值，其最大量程覆盖110N的检测范围，能够满足绝大多数日常接触力、握持力、按压力的检测需求，不会因为量程过大导致小力检测精度不足，也不会因为量程过小容易出现过载损坏。柔性基材的选用让整个元件可以承受一定角度的弯曲，弯曲半径最小可到数毫米，即使贴附在弧度较大的表面上，也不会出现基材断裂、敏感层失效的问题，适配软质、可形变的被测对象。

从安装边界来看，整个传感元件的感应区位于基材中部，安装时需要保证圆形感应区域完全覆盖在需要检测力的接触位置，不能出现感应区悬空、部分区域超出接触面的情况，否则会导致检测数值偏低。出线端的布线需要预留一定的弯折余量，不能在出线根部做直角弯折，避免反复弯折导致引线断裂。安装时可以采用双面胶贴合的方式固定，胶层需要选择厚度均匀、不会产生额外应力缓冲的薄型双面胶，过厚的胶层会吸收部分压力，导致检测到的力值小于实际接触力。如果是在动态受力场景下使用，还可以在传感元件表面覆盖一层薄的耐磨绝缘层，避免长期摩擦损坏基材表面，同时绝缘层也能起到隔绝汗液、灰尘的作用，提升元件的使用寿命。

在实际选型适配时，需要注意该传感元件适合检测垂直方向的正压力，对于剪切力的检测敏感度较低，如果应用场景存在较大的侧向剪切力，需要在结构设计上做对应的限位，避免剪切力长期作用导致敏感层错位损坏。另外该元件的输出是电阻变化信号，需要搭配对应的信号调理电路使用，不能直接接入电压采集端口，设计电路时需要做好过压保护，避免大电流加载到传感元件上导致敏感层烧毁。在三维建模过程中，需要重点还原柔性基材的厚度、感应区的圆形轮廓、出线端的平行间距，以及整体异形轮廓的尺寸边界，方便后续做安装位的干涉检查，确保在装配时传感元件不会和周边结构件产生挤压、干涉，尤其是在软质接触面的装配场景中，要预留出传感元件的厚度空间，避免装配后预压力过大导致初始检测值偏移。
