TCS230颜色识别传感模块结构设计

　　在工业自动化颜色分选、教学机器人巡线识别、智能物料分拣工位的设计环节中，颜色传感模块的结构适配性直接决定整套检测单元的调试效率与运行稳定性，本次呈现的TCS230颜色传感模块三维结构，完整还原了实物的装配关系与安装边界，可直接嵌入各类检测工装的结构设计流程中。从实际应用场景来看，这类模块常被部署在小型传送带末端的物料检测位，配合气动推杆完成不同颜色工件的分流，也可集成在教育类移动机器人的前端底盘位置，识别地面铺设的彩色导航标识带，部分桌面级智能分拣设备也会选用该模块作为颜色检测核心元件，其结构设计充分考虑了多场景安装的兼容性。

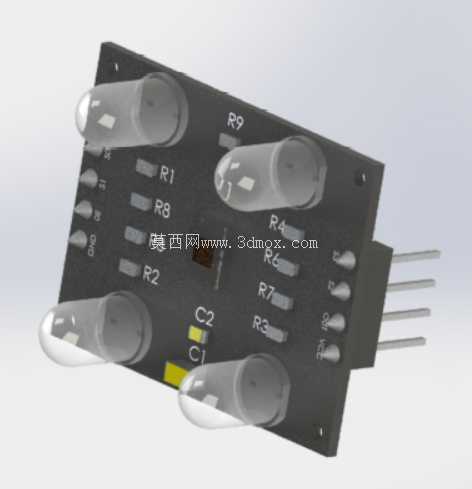

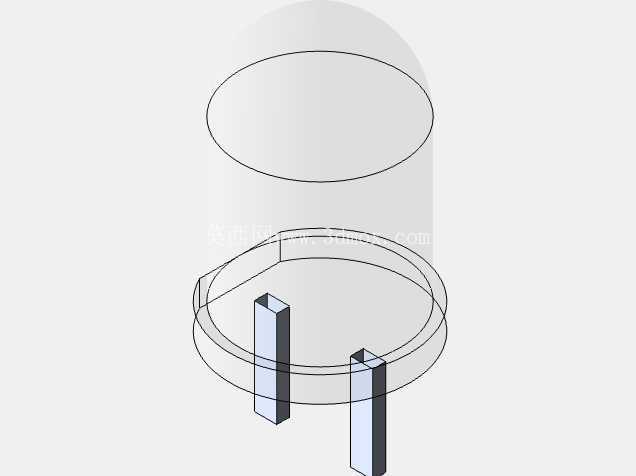

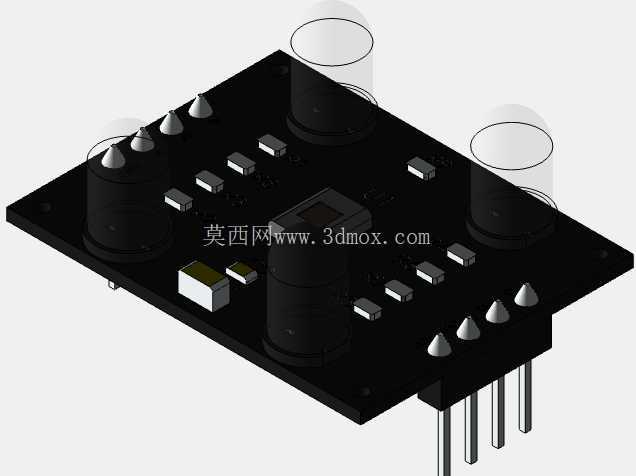

　　模块核心PCB基板采用标准FR-4板材设计，板上预留的四个安装孔位完全匹配常用的M2螺丝规格，孔位间距经过标准化校准，既可以通过铜柱直接固定在亚克力或铝型材搭建的实验平台上，也能配合定制的钣金支架调整检测高度，适配不同焦距下的颜色识别需求。板载的四颗高亮补光LED以环形阵列方式排布在核心感应芯片周围，每颗LED的发光角度都经过结构限位，确保光线均匀投射在检测区域表面，避免因局部光照不均导致的颜色识别偏差，LED外围的透明封装结构在三维模型中完整还原了曲面弧度，可直接用于模拟补光光路的遮挡校验。

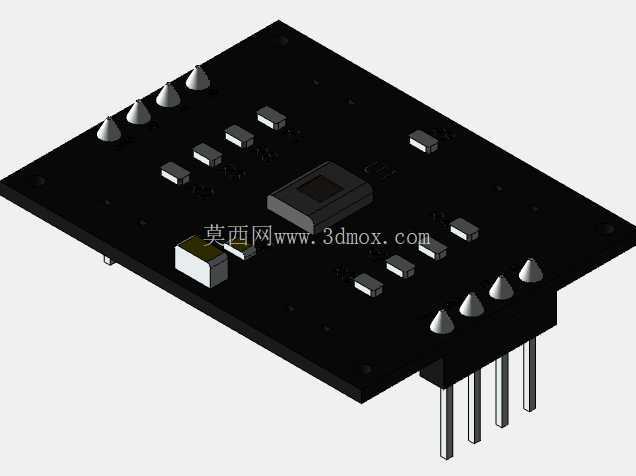

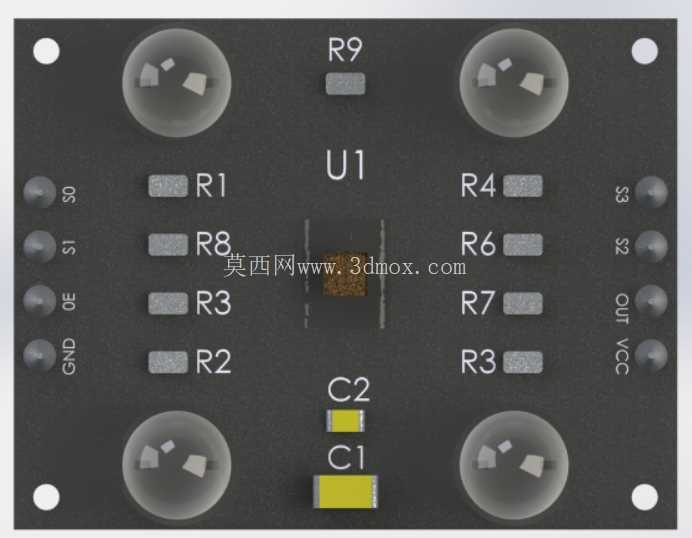

　　核心的TCS230感应芯片位于板卡中心位置，模型中还原了芯片表面的光学感应窗口结构，设计时需要注意该窗口与被测物体表面的距离需控制在10mm以内，才能保证识别精度，因此在配套支架设计时，可参考模型中的板卡厚度尺寸预留高度调节余量。板侧引出的排针接口采用标准2.54mm间距设计，模型中准确还原了每根排针的长度与直径，在设计外围接线槽或防护外壳时，可直接参考该尺寸预留走线空间，避免出现排针与外壳干涉的问题。板上的贴片电阻、电容元件都按照实物的封装尺寸进行建模，包括电阻的丝印位置、电容的极性标识区域都有对应体现，在做结构干涉检查时，可准确判断外围防护盖与板上元件的安全距离，防止安装时挤压元件造成虚焊或损坏。从设计思路上看，该模块的整体布局充分平衡了光学性能与安装便利性，环形补光的结构避免了外接光源的复杂调试，标准化的安装孔位与排针接口降低了集成难度，板卡边缘做了圆角处理，减少安装过程中划伤操作人员或导线绝缘层的风险。在实际选型集成时，可借助该三维模型提前模拟模块在设备中的安装姿态，调整检测角度，验证与周边运动部件的安全距离，比如在机械臂末端搭载该模块时，可通过模型模拟机械臂运动过程中模块与工件、夹具的干涉情况，提前优化安装支架的结构尺寸，减少实物打样后的反复修改。

　　对于做教学实验平台开发的设计者而言，该模型可直接用于搭建虚拟仿真实验场景，让学生在三维环境中直观理解颜色传感器的安装方式与布局逻辑，也可配合运动仿真模块模拟检测过程中模块与工件的相对位置关系，辅助调试识别参数。需要注意的是，模块背面的焊接引脚在模型中也有对应体现，在设计紧贴式安装结构时，需要预留引脚的避让空间，避免引脚与安装面接触造成短路，板卡整体厚度控制在1.6mm标准PCB厚度，加上补光LED的凸起高度，整体垂直方向的安装边界不超过12mm，可适配空间紧凑的小型智能设备内部安装需求。
