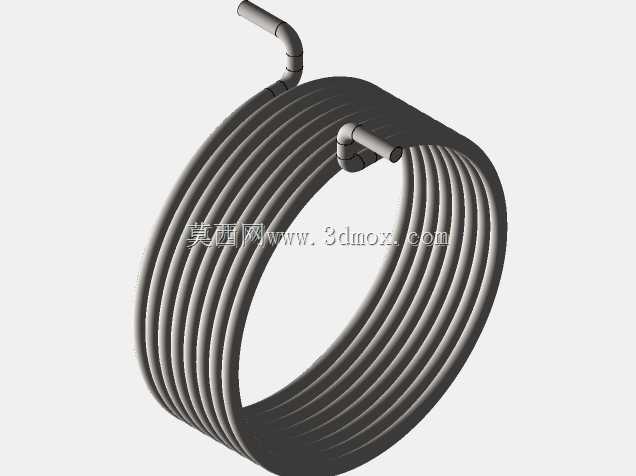

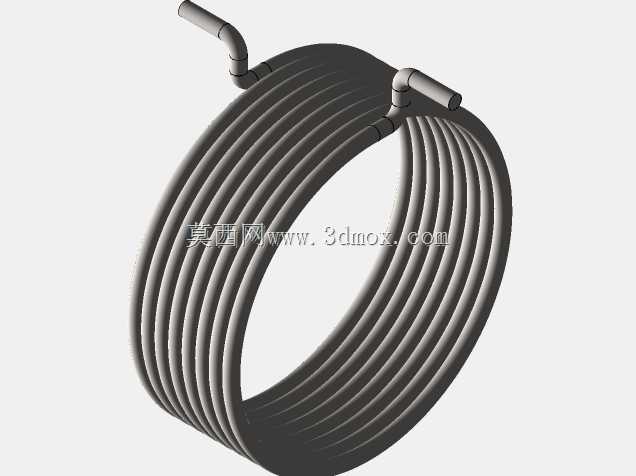

这类1毫米线径的紧包扭簧,在小型机电设备、日用五金、精密仪器里的应用场景十分广泛,常见于翻盖结构复位、卡扣锁紧回弹、小型执行机构的扭矩提供场景,比如小型电器的舱门开合复位、接线端子的压接回弹、玩具传动结构的蓄力复位,都能见到这类结构的身影。和常规疏圈扭簧不同,紧包结构的扭簧在自由状态下圈与圈之间紧密贴合,工作时圈间几乎无轴向窜动,输出扭矩的线性度更好,不会因为圈间间隙产生扭矩滞后的问题,适合对复位精度有一定要求的小载荷工况。从设计逻辑上看,这类扭簧的建模首先要确定螺旋基体的参数,线径固定为1毫米的前提下,中径的选取要匹配安装空间的轴径,通常扭簧的安装是套在定位销轴上,所以内径要比销轴直径大0.1到0.2毫米,避免工作时弹簧内圈和销轴卡滞,同时也不能间隙过大,否则工作时弹簧会出现偏摆,影响扭矩输出稳定性。两端的扭臂是这类弹簧设计的重点,扭臂的角度、长度、折弯形状完全由安装点位的受力方向决定,建模时可以先绘制螺旋曲线作为扫掠路径,再单独绘制两端扭臂的折弯路径,最后合并路径做实体扫掠,后续如果需要调整参数,只需要修改螺旋曲线的圈数、中径,以及扭臂的折弯草图尺寸,就能快速衍生出不同参数的变体结构。安装边界方面,这类紧包扭簧的轴向安装尺寸就是弹簧的自由长度,因为紧包结构工作时轴向几乎不会伸长,所以预留的轴向安装间隙只需要留出0.5毫米以内的余量即可,径向尺寸要考虑扭臂工作时的摆动范围,避免扭臂在转动过程中和周边结构件发生干涉。实际选型使用时,要注意这类扭簧的工作扭转角度不能超过材料的许用扭转角,1毫米碳素弹簧钢丝的许用扭转应力对应的单圈扭转角大概在5到8度左右,总圈数决定了最大允许扭转角度,设计时要预留足够的安全余量,避免弹簧出现永久变形失效。建模过程中还要注意扭臂和螺旋圈的过渡位置要做圆角处理,避免应力集中,实际生产中这个位置也是断裂高发区,建模时的圆角处理能直接给后续的生产工艺提供参考,减少试制阶段的失效风险。
