带可折叠货架的四轮太阳能越野载具设计

这款载具的设计初衷，是面向无固定供电网络的野外作业场景，解决传统燃油越野载具燃油补给受限、纯电车型续航不足的痛点，可适配地质勘探、野外科考、农林作业巡检、短途户外物资转运等多种使用需求，也可作为户外作业团队的应急移动载具，在铺装路面与非铺装越野路面都能具备通行能力。

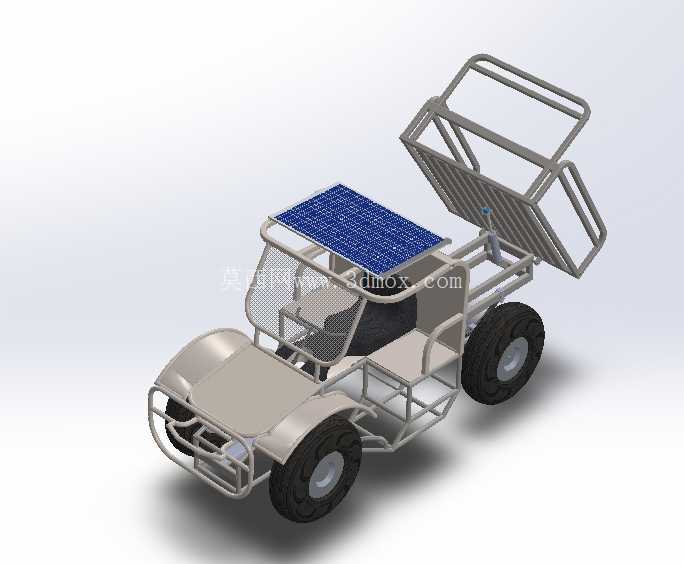

从结构设计逻辑来看，整车采用外露管架式车身结构，主车架选用高强度合金钢管通过焊接拼接成型，管架布局充分考虑了受力传递路径：前部防撞梁区域采用双层弯管结构，可在正面碰撞时通过管体形变吸收冲击能量，保护驾乘区域与前部电控部件；中部驾乘区域的管架形成环绕式防护结构，侧边防撞管的高度刚好覆盖驾乘人员躯干位置，避免越野侧倾时外物侵入驾乘空间；后部承载区域的管架预留了多组安装孔位，可根据作业需求快速挂载储物箱、工具架、小型作业设备等拓展配件。

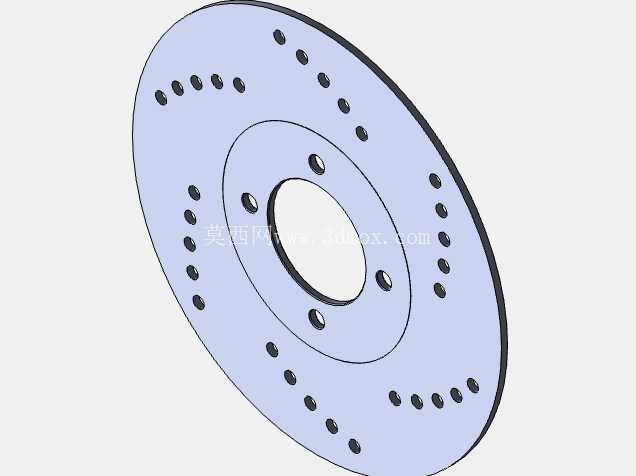

四轮驱动的传动布局是这款载具适配越野场景的核心设计，四个车轮均配备独立的悬挂连接座，可根据使用场景选配弹簧阻尼减震或钢板弹簧减震结构，轮端预留了制动盘安装位，可适配机械碟刹或液压碟刹系统；车轮选用大颗粒越野花纹轮胎，胎壁厚度较常规代步车轮提升40%，可在碎石、泥泞、浅滩等非铺装路面提供足够抓地力，同时降低尖锐碎石刺破胎体的概率。整车离地间隙控制在220mm-260mm区间，接近角与离去角均大于35度，可轻松通过30度以内的连续坡道，跨越高度不超过200mm的垂直障碍。

车顶的太阳能电池板采用嵌入式安装设计，电池板固定支架与车顶管架通过螺栓刚性连接，支架角度预留了5度的调节余量，可根据使用区域的纬度调整电池板倾角，提升光能转化效率；电池板表面覆盖高透光钢化玻璃，边缘做了圆弧包边处理，避免野外树枝剐蹭造成电池板碎裂。整套光伏供电系统可在晴好天气下为车载动力电池持续补能，配合车载储能电池，可支持载具在无外接充电条件的野外区域连续作业7-10天，大幅降低对补给点的依赖。

后部可折叠货架是这款载具的实用化设计亮点，货架主体采用轻质高强度管材焊接成型，通过两组铰接支座与后部车架连接，铰接位置配备阻尼限位结构，可在货架翻起、放平两个状态下实现锁止：当货架处于放平状态时，可形成面积约1.2㎡的平整承载平台，额定承载重量不低于150kg，可放置作业工具、采样标本、露营物资等物品；当货架处于翻起锁止状态时，可作为后部防护栏使用，避免载具爬坡时后部装载的物品滑落，同时也能在追尾碰撞时为后部车身提供缓冲防护。货架的翻折操作无需额外工具，单人即可在10秒内完成状态切换，适配不同场景的装载需求。

驾乘区域的设计优先考虑实用性，座椅采用防水耐磨的一体式成型座垫，可直接用水冲洗清洁，适配野外多尘、多泥的使用环境；前部操控区域预留了仪表、控制开关的安装位，可根据需求加装电量显示、车速显示、灯光控制等模块；前部挡风结构采用镂空金属网设计，相比整块玻璃挡风重量降低60%，同时可阻挡行驶过程中飞溅的碎石，不会因为玻璃碎裂影响野外使用。

从安装边界尺寸来看，整车长度控制在2.8m以内，宽度控制在1.4m以内，高度在货架收起状态下不超过1.6m，可轻松装入常规皮卡货箱或小型拖车内进行转运，也可通过狭窄的林间小路、山地步道等受限空间。整车所有外露部件均采用模块化设计，易损件如轮胎、减震、铰接销轴等都选用通用标准件，在野外出现故障时可快速更换，无需特殊定制配件，大幅提升了载具的野外可维护性。

在建模过程中，所有管架的拼接位置都做了焊缝预留处理，安装孔位的同轴度、位置度公差均按照实际焊接工艺要求设置，可直接导出工程图用于样机试制；太阳能电池板、车轮、座椅等外购件的模型尺寸均匹配市售常规产品参数，无需二次修改即可直接用于装配验证；可折叠货架的铰接运动副已做运动仿真约束，可直接模拟货架翻折过程中的干涉情况，验证结构运动的合理性。
