多源供电智能切换光伏储能系统

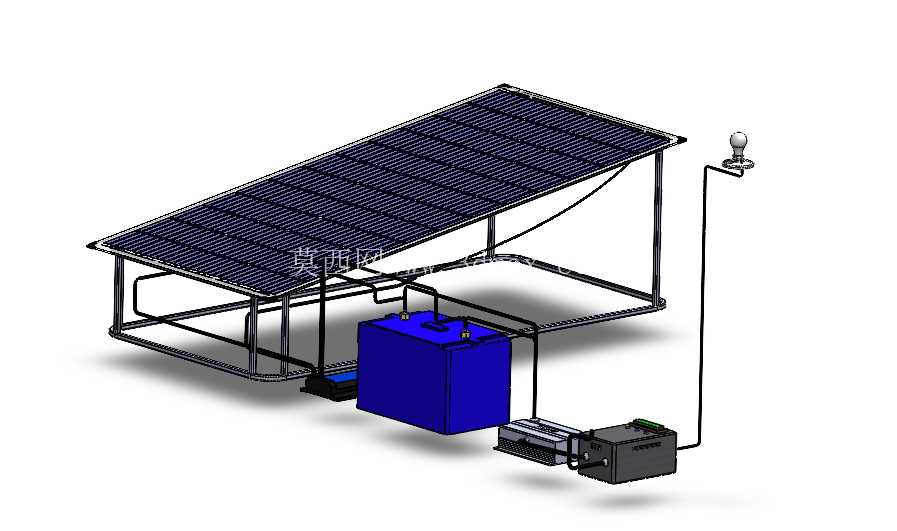

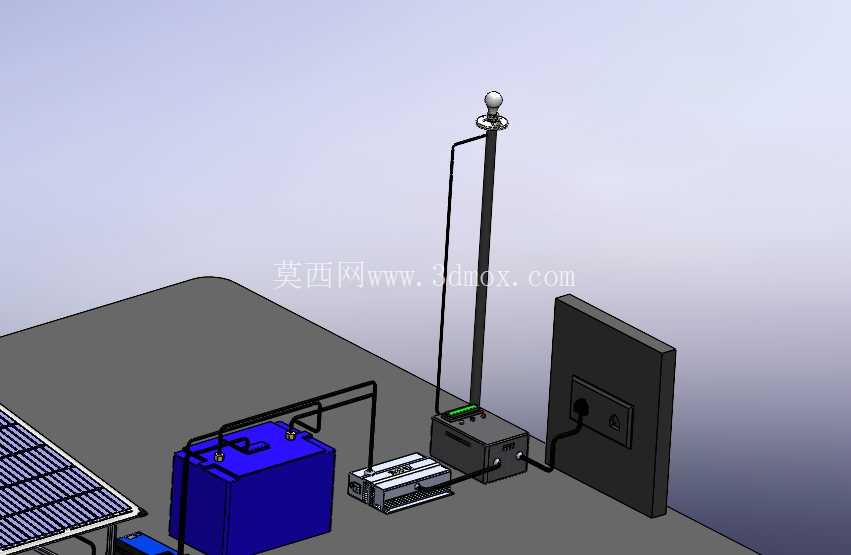

这套多源供电智能切换装置，主要面向无稳定市电覆盖的户外作业站点、偏远区域民用供电、小型工商业备用供电场景设计，核心解决单一供电源中断导致的负载断电问题，可在光伏供电、储能电池供电、外接补充供电等多类电源之间实现无感知切换，保障后端负载持续稳定运行。从结构设计层面看，整套装置采用模块化分层布局，顶部为光伏板安装支架，采用倾斜式框架结构，支架型材选用标准矩形钢管焊接成型，倾斜角度适配中纬度地区年平均太阳高度角，兼顾光伏受光效率与整体抗风载荷能力，光伏板安装位预留标准组件安装孔位，可适配常规单块或小面积拼接光伏组件，支架底部框架同时作为整套系统的承载底座，储能电池单元、电源切换控制单元、外接接线端口均集成安装在底座框架内部区域，减少外部走线暴露长度，降低户外环境下线路老化、破损的风险。储能单元采用方形储能电池模组布置在底座框架靠前侧位置，电池模组外部设置独立的防护壳体，壳体上预留接线端子安装位与散热通风槽，电池模组与支架之间设置绝缘缓冲垫层，避免运输、安装过程中振动导致的接线松动或壳体磨损。智能切换控制单元布置在电池模组侧方，控制单元外壳采用防尘密封设计，外部预留光伏输入、电池输入、外接电源输入、负载输出四类接线端口，端口处设置防水格兰头，满足户外露天安装的防护要求，控制单元内部集成电源状态检测模块与逻辑切换模块，可实时采集各供电回路的电压、电流参数，判断当前供电源的带载能力，当主供电源（通常为光伏供电回路）输出功率不足或中断时，可在毫秒级时间内切换至备用储能电池回路，若电池电量低于设定阈值，可进一步切换至外接补充供电回路，整个切换过程不会产生供电中断，避免后端精密负载因断电出现数据丢失、设备重启等问题。整套系统的外形尺寸控制在小型户外设备安装允许范围内，顶部光伏支架的最大外轮廓宽度不超过2.2米，长度不超过3米，底座框架高度不超过0.4米，加上光伏板倾斜后的顶部最高点距离地面高度不超过2.1米，安装时仅需要平整硬化地面即可固定，不需要额外搭建高大安装平台，适配山区基站、户外监测站点、临时施工营地、偏远民居等多种场景的安装空间限制。结构设计过程中充分考虑了维护便捷性，所有电气单元的安装位置均预留了操作空间，电池模组可直接从框架侧方抽出更换，控制单元的接线端口全部朝向外侧，日常检修时不需要拆解顶部光伏支架即可完成接线检查、模块更换等操作，框架上预留的走线槽全部采用开放式卡扣设计，线路整理、更换时可直接打开卡扣操作，不需要整体拆解走线结构。外壳与结构件的设计充分考虑户外使用的耐候性，金属结构件全部做喷塑防腐处理，可适应酸雨、高湿度、盐雾等不同户外环境，光伏支架的连接节点全部采用螺栓装配而非满焊固定，运输过程中可将支架拆解为扁平部件打包，到达安装现场后再通过标准螺栓组装，降低运输过程中的体积占用，也方便偏远地区的运输转运。在功能逻辑层面，整套系统的切换逻辑完全基于供电回路的实时参数判断，不需要额外的云端通讯或人工干预，可独立完成全场景的供电切换操作，同时预留了状态输出端口，可外接状态指示灯或远程监控模块，实时反馈当前供电回路状态、电池剩余电量等参数，方便运维人员掌握系统运行状态。不同于常规的固定式光伏储能系统，这套装置的结构设计兼顾了固定安装与临时转运使用的需求，底座框架上预留了叉车孔位与吊环安装位，需要转移作业点位时可直接通过叉车或小型起吊设备整体转运，不需要完全拆解后重新组装，适配临时施工、应急供电等需要频繁转移点位的使用场景。
