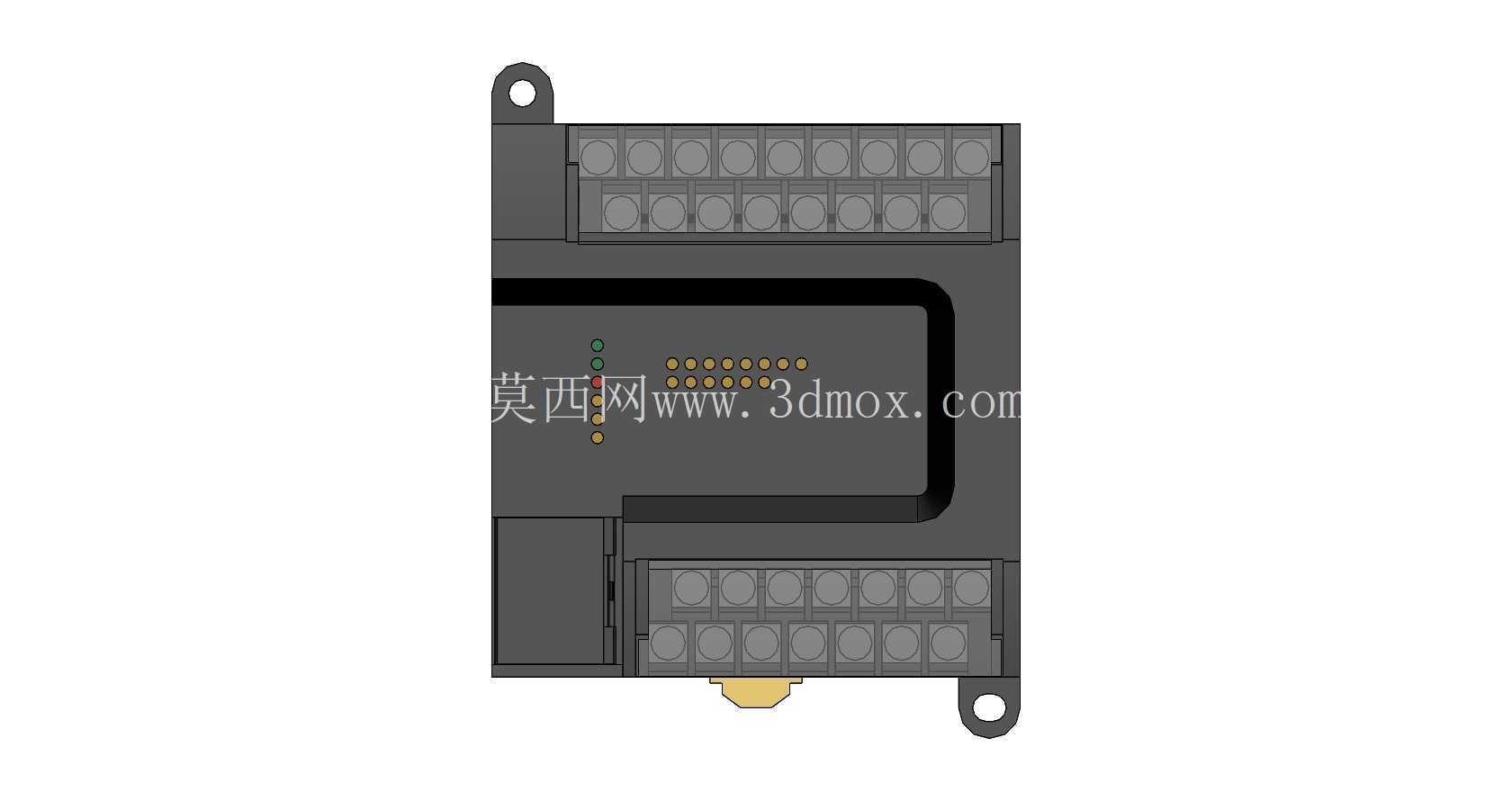

欧姆龙CP1E系列小型可编程控制器外观结构

在离散制造的小型设备电控系统搭建场景里，这类紧凑型PLC是不少单机设备的控制核心，从半自动包装单机、小型输送分拣工位，到实验室小型试验台、非标专机的逻辑控制单元，都能见到同规格产品的应用。它不需要占据电控柜内过多安装空间，却能承载十余个点位的输入输出逻辑处理，刚好匹配小型设备IO点位不多、控制逻辑相对简洁的使用需求，不需要动用中大型PLC的冗余资源，能在满足控制需求的前提下压缩电控部分的硬件成本。

从实际使用的功能特性来看，这款控制器集成了输入输出接线端子排，上下两排端子分别对应不同的IO通道，端子旁预留了点位标识的刻印位置，现场接线时可以直接对应点位号接线，减少错接概率。本体正面设置了状态指示灯组，包含电源指示、运行状态指示、故障告警指示以及各IO点的通断指示灯，设备调试阶段不需要连接编程软件，直接通过指示灯状态就能快速判断点位通断情况、设备运行状态，排查接线故障或者逻辑问题时效率更高。本体一侧预留了扩展接口的位置，当实际使用场景需要增加少量点位时，可以直接搭配同系列扩展模块拼接使用，不需要更换整套控制器，适配项目后期小幅调整点位的需求。

做这款产品的三维建模时，首先要把控的是安装边界的尺寸精度：本体两侧的安装固定耳是核心安装基准，耳上的安装孔位中心距、孔径尺寸必须和实物完全一致，否则做电控柜安装板布局时，会出现开孔位置不匹配、装不上的问题。建模时先确定整体安装基准面，以控制器背部贴装安装板的平面为基准面，向外推导本体的厚度方向尺寸，上下端子排的突出高度、端子之间的间距要严格匹配实物接线的空间需求，不能出现端子间距过小导致接线时相邻端子干涉的问题。正面的指示灯区域做了等比例的凹陷处理，还原实物指示灯的嵌入式安装结构，避免指示灯突出本体过多容易被剐蹭损坏的问题。本体底部的通讯接口位置做了精准的定位，接口的外形尺寸、距安装基准面的高度都和实物对齐，方便后续做布线设计时预留通讯插头的插拔空间。

外形设计上，这款控制器采用了标准的导轨兼容安装结构，除了两侧的螺丝固定孔位，背部还预留了标准DIN导轨的卡扣安装位，现场安装时既可以用螺丝直接固定在安装板上，也可以卡在35mm标准DIN导轨上，适配不同电控柜的安装习惯。本体外壳做了边角圆弧过渡处理，没有尖锐的棱角，现场安装接线时不会划伤操作人员的手部，外壳表面的筋条结构既可以提升壳体的结构强度，减少长时间使用后的壳体变形，也能增加壳体表面的散热面积，提升长时间运行的散热能力。

从设备选型的角度来看，这类小型PLC的三维模型在做电控柜三维布局时作用很关键，提前在装配环境里导入模型，可以提前核对控制器和周边断路器、接触器、开关电源等元件的安装间距，预留出接线、散热以及后期维护插拔通讯线的操作空间，避免后期实际装配时出现元件干涉、操作空间不足需要重新调整安装板布局的问题。建模过程中对端子排的接线空间做了1:1还原，每个接线端子的螺丝位置、压线口的深度都和实物匹配，做布线设计时可以准确预估每根线的弯曲半径，规划走线路径，让整个电控柜的布线更规整。另外本体上的所有标识区域都预留了贴图位置，后续做渲染或者出工程图时，可以直接把点位标识贴在对应位置，输出的布局图可以直接指导现场接线人员作业，减少接线时的核对时间。
