生产线定制双爪气动机械抓取执行机构

这款双爪式抓取执行机构，是面向自动化生产线物料搬运工位定向开发的末端执行部件，主要适配小型多关节工业机器人的末端法兰安装，解决规整小型零件在工序间转运、上下料过程中的夹持定位需求。从实际应用场景来看，这类夹爪常部署在3C电子零部件加工、小型五金件冲压流转、精密组件装配等工位，替代人工完成重复性的取放动作，相比人工操作能保持稳定的夹持力输出，避免零件磕碰损伤，同时适配24小时连续运转的产线节拍要求。

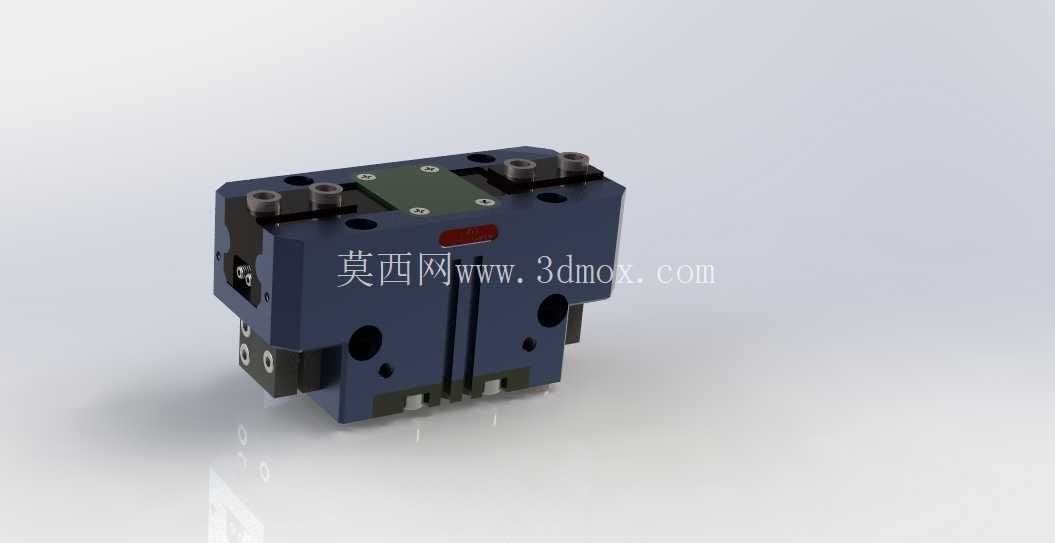

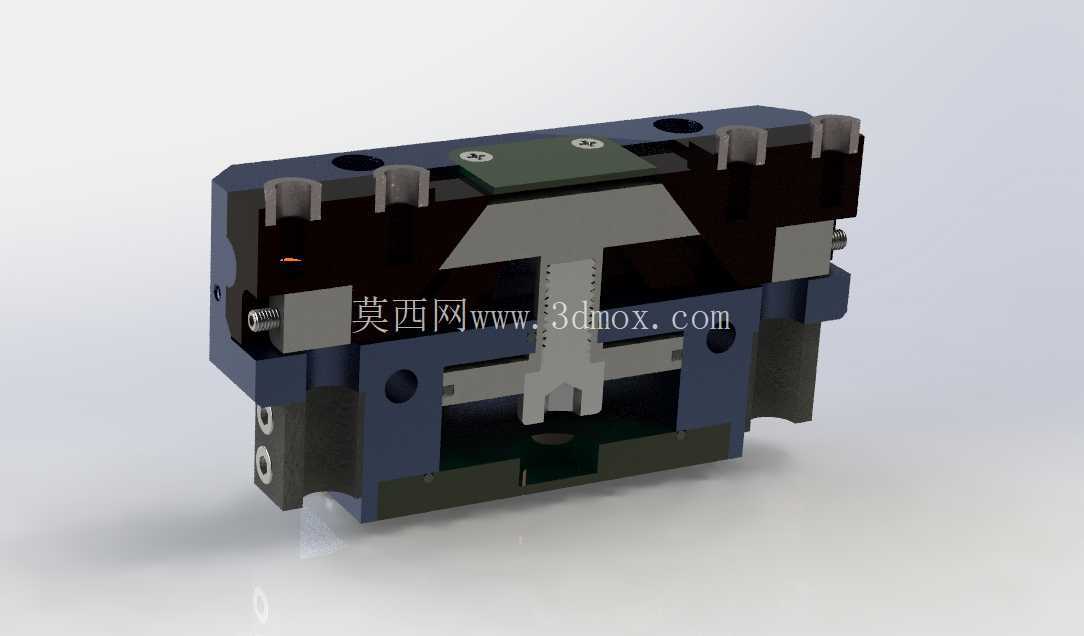

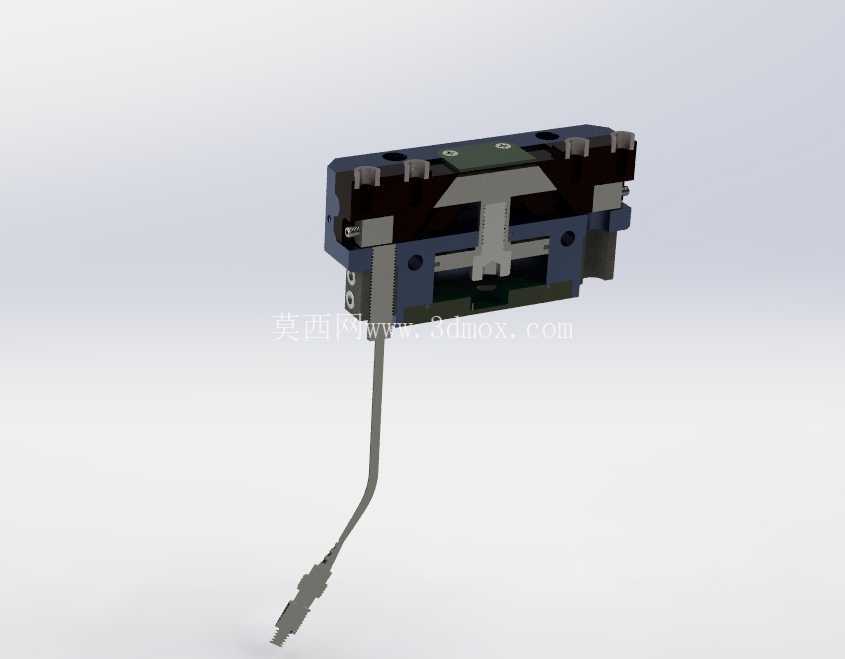

从功能特性上看，该机构采用平行双爪布局，单爪设计行程为8毫米，夹持行程的设定是经过工位零件尺寸公差带核算的——既覆盖待抓取零件的外形尺寸偏差范围，又不会因为行程过长导致夹爪开合耗时增加，拖慢产线节拍。夹爪的指型部分做了阶梯式定位面设计，上端的凸起限位块可以在夹持时贴合零件的上沿端面，避免垂直方向的窜动，夹持接触面做了平面精加工，保证和零件侧面的贴合面积足够，不会因为接触应力集中刮伤零件表面，同时也能提升夹持摩擦力，防止高速转运过程中零件脱落。夹爪本体采用模块化集成设计，驱动单元、导向结构、位置检测元件全部集成在主体基座内，不需要额外外接零散的安装支架，减少末端执行机构的整体重量，降低对机器人负载的冗余要求。

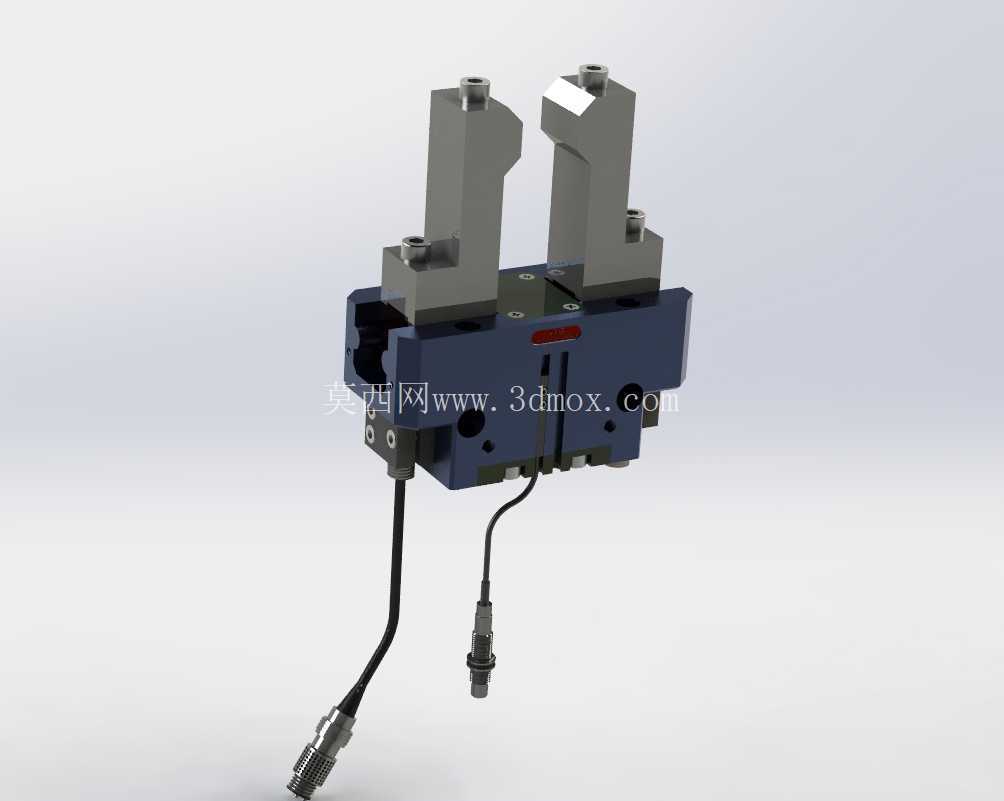

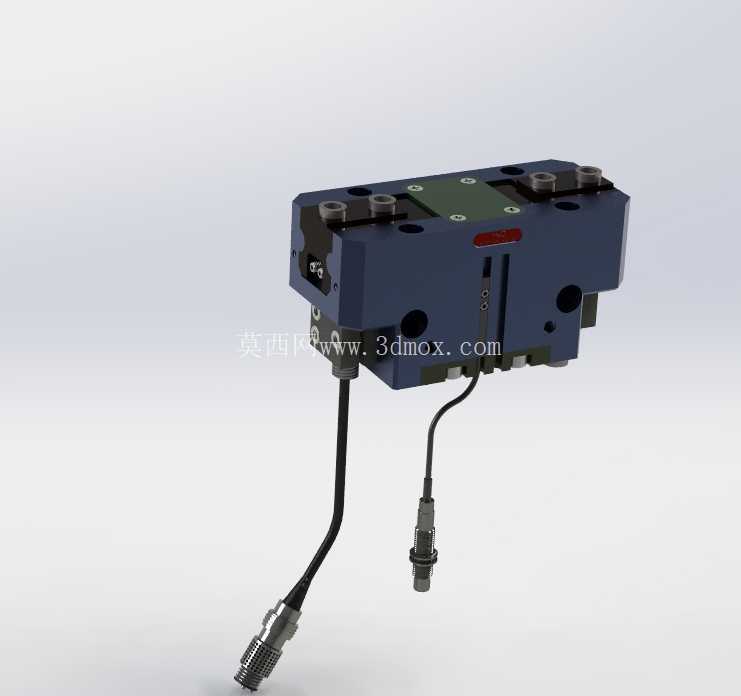

设计过程中首先明确的是安装边界约束：基座的安装面做了标准化的孔位布局，能直接适配主流小负载机器人的末端法兰尺寸，不需要额外做转接板设计，整体结构的重心落在法兰中心轴线上，避免机器人高速运动时产生偏载力矩，影响重复定位精度。导向结构采用了高刚性的线性导轨配合，保证夹爪开合过程中的运动平行度，长期往复运行不会出现偏摆卡顿，夹持重复定位精度可以控制在0.02毫米以内，满足精密装配工位的取放精度要求。气路接口和传感线缆做了侧出式布局，线缆采用高柔耐弯折的工业线缆，出线位置做了防折弯保护结构，避免机器人频繁姿态调整时线缆出现疲劳断裂，同时线缆的走线方向避开了夹爪的运动行程范围，不会出现夹爪运动时剐蹭线缆的问题。

在夹持力适配方面，这款夹爪的驱动气压适配常规工厂气源的0.4-0.6MPa压力区间，不需要额外配置增压或者减压元件就能直接接入车间气路，夹持力可以通过气源压力做线性调整，针对不同材质的零件——比如硬质金属件、薄壁塑料件，都能匹配到合适的夹持力，不会夹伤薄壁零件，也不会因为夹持力不足导致零件脱落。夹爪本体上集成的位置检测传感器，可以实时反馈夹爪的开合状态，把信号接入产线PLC控制系统，实现夹爪动作和机器人运动轨迹的联锁控制，比如夹爪未完全闭合到位时机器人不会执行抬升转运动作，夹爪未完全张开时不会执行避让移动，避免出现撞机或者掉料的故障。

外形尺寸上，夹爪主体的宽度控制在窄幅范围内，在密集排布的工装夹具工位之间移动时，不会和周边的工装、治具发生干涉，能深入到狭窄的料仓空间内完成取料动作。夹爪指部的可拆卸设计，也方便后续针对不同规格的零件快速更换适配的指型，不需要更换整个夹爪本体，降低产线换型的成本和时间。整体结构没有冗余的外露部件，所有的紧固件都做了沉头设计，表面没有突出的棱角，避免运动过程中勾挂周边的管线或者物料，同时平整的外表面也方便日常的清洁维护，适配有洁净要求的生产车间环境。
