QAV250穿越机PX4飞控适配安装背板

这款穿越机安装背板是针对QAV250轴距机架开发的核心结构承载件，主要适配PX4系列飞控系统的安装需求，在小型四轴穿越机的整机结构中承担上层载荷固定、飞控安装基准、机架结构补强的多重作用。从实际装机场景来看，250轴距的穿越机多用于室内竞速、小范围户外花飞、FPV第一视角飞行场景，这类场景下机架会频繁承受急加速、急停、碰撞、翻滚带来的冲击载荷，背板作为机架上层的核心连接部件，其结构强度、安装孔位精度直接决定了飞控、电调等核心电子元件的固定可靠性，也会影响整机飞行过程中的振动传导特性。

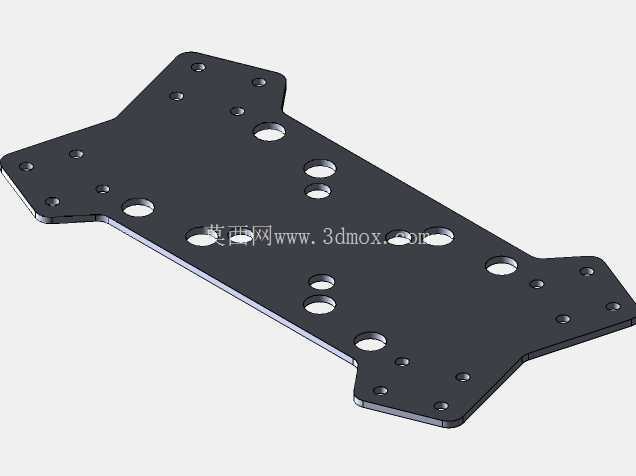

从设计思路层面，这款背板采用对称式异形轮廓设计，整体轮廓完全匹配QAV250机架上层的安装边界，四个延伸臂的安装孔位与机架碳板的立柱安装位完全对齐，不需要额外修改机架结构即可直接完成装配。板面上的孔位按照功能做了分区设计：边缘区域的小孔为机架立柱固定孔，孔径匹配常用的M2安装螺丝，孔位周边做了局部加厚的应力分散设计，避免螺丝锁紧时出现板材开裂或者应力集中断裂的问题；中部区域的大尺寸通孔为飞控安装孔与走线孔，孔位间距完全适配PX4飞控的标准安装孔距，飞控安装后可以通过这些通孔完成底部走线，减少线材外露带来的风阻与飞行中剐蹭损坏的风险；分布在板面不同位置的异形孔与小圆孔，一方面是为了给电调、接收机、图传模块等配件预留安装位置，另一方面是通过合理的挖孔实现板材减重，在不损失结构强度的前提下降低整机重量，提升穿越机的机动响应能力。

从安装边界来看，这款背板的整体外轮廓尺寸完全贴合250轴距机架的上层安装空间，安装后不会超出机架的最大外轮廓，避免飞行过程中背板剐蹭障碍物；板厚采用穿越机常用的结构件厚度，安装后与下层碳板之间预留了足够的飞控安装空间，可以容纳常规尺寸的飞控减震柱，不会出现飞控被挤压、减震柱行程不足的问题。孔位的加工精度控制在装机公差允许范围内，所有安装孔的位置度偏差不会超过0.1mm，装机时不需要额外扩孔或者修磨，直接使用标准M2螺丝即可完成固定，能够大幅提升装机效率。

在实际使用过程中，这款背板的结构设计充分考虑了穿越机的振动特性，板面的挖孔布局经过优化，能够在保证结构刚性的前提下，避免与飞控工作频率产生共振，减少飞行过程中飞控采集到的振动噪声，提升飞行姿态解算的准确性。同时背板的安装平面平面度控制较好，飞控安装后不会出现倾斜偏移的问题，能够保证飞控的加速度计、陀螺仪初始校准精度，减少飞行过程中出现漂移、姿态异常的概率。对于装机用户来说，这款背板可以直接替换同规格的原厂背板，也可以作为改装配件用于自定义搭建QAV250规格的穿越机，适配PX4开源飞控系统的安装需求，不需要额外设计转接件即可完成核心电子元件的布局固定。

从结构强度角度，这款背板的轮廓边角都做了圆弧过渡处理，没有尖锐的应力集中角，在发生轻微碰撞时，应力会沿着板面均匀分散，不会出现边角断裂的问题；固定孔位周边的局部加强设计，能够承受飞行过程中频繁的加速度冲击，即使在大机动动作下，也不会出现螺丝孔滑牙、板材变形的问题。板面的走线孔位置经过优化，所有线材都可以从背板下方穿过，不会与上层安装的电池、图传天线等部件产生干涉，整机布线更加整洁，也能减少线材被螺旋桨打到的风险。
