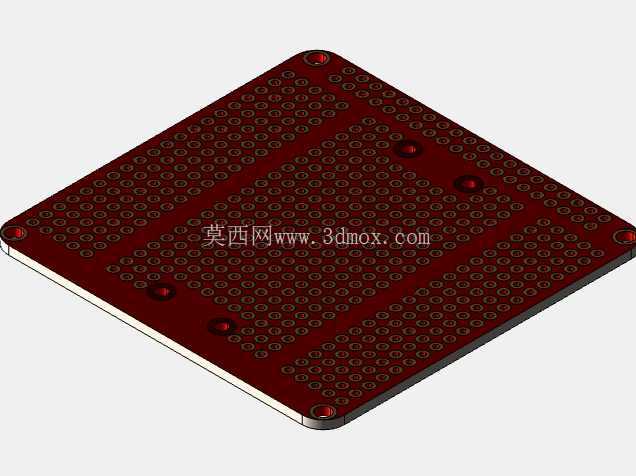

在嵌入式原型开发、小型智能硬件试制的场景里,开发板的引脚引出与接线规整一直是影响调试效率的关键环节,不少开发者在做传感器对接、外设扩展时,常会遇到飞线杂乱、引脚接触不良、接线标识混淆的问题,这类PCB分线载板就是为解决这类实操痛点设计的结构件。这款分线板适配Pico及Pico W两款核心开发板,整体采用方形板型设计,板面做了沉金红油工艺处理,四个边角预留了标准安装孔位,可直接配合铜柱固定在亚克力外壳、设备安装面或者面包板配套底座上,安装孔的位置公差控制在0.1mm以内,能避免安装时出现孔位错位、板件翘曲的问题。
板身的引脚阵列完全对应核心板的引脚定义,每个引脚都做了独立的焊盘引出,焊盘采用通孔加沉金的双层设计,既可以直接插装排针做直插式接线,也可以焊接排母做核心板的直插底座,适配不同开发阶段的接线需求。从设计逻辑上看,这款分线板没有添加额外的有源电路,完全做物理引脚的扩展引出,板面的走线全部做了等宽处理,电源引脚与信号引脚之间预留了足够的安全间距,避免大电流供电时出现信号串扰的问题,板边预留了0.5mm的工艺边,在批量贴片加工时可以直接适配SMT生产线的轨道传输,不需要额外添加辅助工艺边。
实际使用场景中,这款分线板可以覆盖学生课程设计、小型物联网节点开发、工业传感器信号转接等多个场景,比如做环境监测节点时,可以将温湿度传感器、光照传感器、继电器模块的接线直接接在分线板对应的引脚上,不需要反复在核心板上焊接拆线,避免核心板焊盘脱落损坏;在做设备功能验证时,分线板上的每个引脚都可以单独引出测试点,配合示波器、逻辑分析仪可以快速抓取信号波形,排查接线故障。板身的厚度采用标准1.6mm的FR-4板材,抗弯强度满足日常调试的插拔需求,四个边角做了R2的圆角处理,避免安装调试时板边毛刺划伤手部或者划破导线绝缘层。
安装边界上,这款分线板的整体尺寸略大于核心板本体,安装时不需要额外预留核心板两侧的接线操作空间,所有接线操作都可以在分线板的外侧引脚完成,在紧凑的设备外壳内部安装时,能有效减少整体占用的安装空间,板上的固定孔位兼容M2规格的固定螺丝,也可以配合尼龙隔离柱做层叠安装,将核心板、分线板、驱动板层叠固定,进一步缩小整体设备的体积。在原型验证阶段,这类纯物理引出的分线板相比带额外电路的扩展板,通用性更强,不会因为板载电路的限制影响外设的适配范围,不管是做简单的LED驱动实验,还是对接复杂的通信模块、功率驱动模块,都可以通过分线板完成引脚转接,不需要对核心板做任何改装,能有效降低开发过程中的硬件损耗成本。
- 全部评论(0)
- 模板大小: 13.56 MB
- 售价:5金币
- 下载次数: 99
- 系统要求: STEP / IGES,SOLIDWORKS
- 软件分类: 通讯工具类
