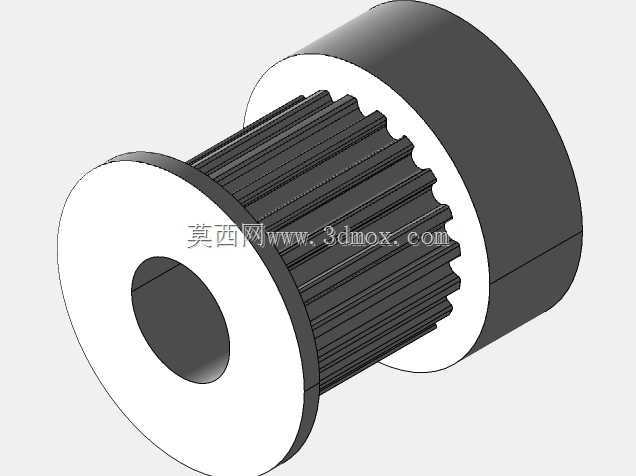

GT2规格10mm带宽20齿同步带轮

项目分类:通用机械零部件 发布时间:2024-06-20 ID:755514
  • GT2规格10mm带宽20齿同步带轮

  这款同步带轮主要适配10mm宽度的GT2同步带,在小型自动化传动场景中应用十分广泛,从桌面级3D打印机的轴系传动,到小型点胶设备、桌面机械手的进给传动,再到小型检测设备的工位切换传动,都能见到这类规格带轮的身影。GT2齿形本身是为低背隙、高精度传动设计的,圆弧齿廓在啮合过程中能减少齿间的间隙累积,相比梯形齿同步带,在需要精准定位的小负载传动场景里,传动精度表现更稳定,不会出现梯形齿常见的回程误差偏大的问题。

  从结构设计来看,这款带轮采用了双侧挡边的结构,挡边的直径略大于带轮齿顶圆直径,安装后能有效限制同步带在运转过程中的轴向窜动,避免高速运转或者频繁正反转时同步带从带轮上滑脱,尤其是在垂直安装的传动轴系里,双侧挡边的限位作用尤为关键,不需要额外加装带轮挡片就能满足使用要求。带轮中心的安装孔为光孔设计,侧壁预留了紧定螺丝安装位,使用时可以根据搭配的电机轴或者传动轴直径,对中心孔进行二次铰削加工,适配3mm、4mm、5mm、6mm等常见的小型轴径,紧定螺丝垂直于轴孔轴线布置,拧紧后能牢牢顶在传动轴的平面上,防止带轮和轴之间出现相对转动,保证传动扭矩的稳定传递。

  齿形部分的参数完全遵循GT2带轮的标准规范,20齿的设计对应的节圆直径经过精准计算,齿槽的深度、齿顶的圆弧半径都和标准GT2同步带的齿形完全匹配,啮合时带齿能完全嵌入齿槽,接触面积均匀,不会出现局部应力集中的情况,长期运转下带齿的磨损量更小,传动噪音也更低。带轮的轮毂部分做了等宽设计,轮毂长度和适配的10mm带宽匹配,安装时同步带的端面和带轮端面基本齐平,不会出现带轮过窄导致同步带边缘受挤压,或者带轮过宽导致轴向定位不准的问题。

  在实际选型安装时,需要注意安装边界的尺寸控制,带轮的最大外径是齿顶圆加上双侧挡边的突出尺寸,设计安装位时要预留足够的径向间隙,避免带轮运转时和周边的结构件发生刮碰。轴向方向上,紧定螺丝的安装位需要预留足够的扳手操作空间,方便后期装配和维护时拧紧或者松开紧定螺丝。如果是用在需要频繁正反转的传动场景,建议在轴上加工对应的紧定螺丝定位平面,不要直接顶在光轴的圆弧面上,防止长期冲击载荷下紧定螺丝松动,导致传动丢步。

  这类小规格同步带轮通常采用铝合金材质加工,表面做阳极氧化处理,重量轻且转动惯量小,在高速运转时不会给电机带来额外的负载,同时铝合金的自润滑特性也能减少和同步带之间的摩擦,延长同步带的使用寿命。在传动布局设计时,两个配对带轮的中心距要调整到合适范围,保证同步带的张紧力适中,张紧力过大会加剧带轮齿槽和带齿的磨损,张紧力过小则容易出现跳齿的问题,影响传动精度。另外带轮安装时要保证两个配对带轮的端面在同一平面上,偏角不能超过1度,否则会导致同步带单侧受力,出现边缘磨损过快、传动噪音增大的问题。

  从建模细节来看,这款带轮的齿形是通过GT2齿形的标准参数方程生成的,每个齿的轮廓度都控制在合理公差范围内,导入装配体后可以直接和标准GT2同步带做装配配合,不需要额外调整齿形间隙。中心孔、紧定螺丝孔的尺寸都预留了合理的加工公差,实际生产时可以直接根据模型出工程图进行加工,不需要二次修正尺寸。挡边和轮毂的连接处做了微小的倒角处理,既可以去除加工毛刺,也能避免安装同步带时刮伤带体的边缘。
