1.3mm引脚间距直插RGB发光二极管

　　在消费电子、小型工控指示面板、DIY创客硬件开发的场景里，直插式RGB发光元件是很常见的指示类器件，这次建模的这款引脚间距1.3mm的通孔直插RGB LED，就是针对市面上常规库文件缺失的非标引脚规格做的精准还原。很多工程师在做小型化手持设备、迷你控制板的PCB布局时，经常会遇到采购到的实物LED引脚间距和通用封装库不匹配的问题，要么是引脚过孔位置对不上插装后歪斜，要么是引脚长度预留不足无法完成波峰焊，这款模型的建模初衷就是解决这类实物与封装不匹配的痛点，从插装适配的角度还原真实器件的安装边界。

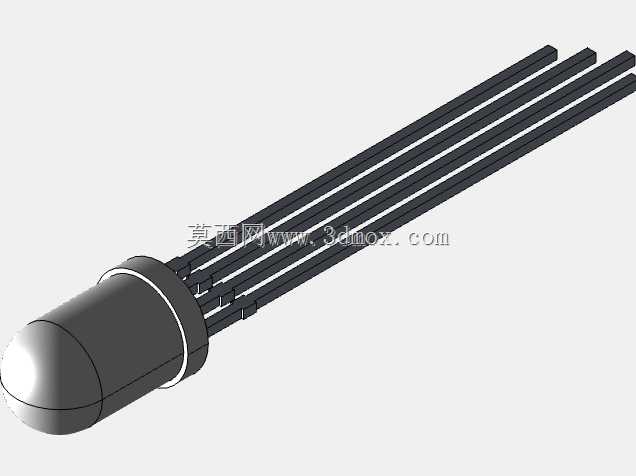

　　从外形结构来看，这款LED采用经典的圆头胶体封装，头部是半球形聚光结构，胶体直径和常规5mm直插LED保持一致，发光面的弧度经过实测还原，能够匹配常规LED灯座的安装尺寸，不需要额外修改面板开孔大小。四根平行引出的直插引脚是这款器件的核心特征，引脚中心间距严格控制在1.3mm，区别于常规1.27mm排针间距或者2.54mm标准间距的RGB LED，引脚的截面尺寸、伸出胶体的长度都按照实物比例还原，引脚根部和胶体衔接的位置做了应力释放的过渡结构，避免建模时忽略插装弯折时的应力集中问题。

　　实际应用中，这类窄间距直插RGB LED多用于空间受限的小型设备状态指示，比如迷你充电宝的电量提示、小型传感器模块的工作状态指示、定制化键盘的单键背光，因为引脚间距比常规规格更窄，在PCB布局时可以节省横向的布线空间，给周边的阻容元件留出更多排布位置。建模的时候特意考虑了PCB封装的匹配性，四根引脚的相对位置公差控制在0.02mm以内，导出的实体可以直接用来生成PCB封装的3D预览，在做结构干涉检查的时候，能够准确判断LED插装后和周边壳体、接插件的距离，避免出现壳体顶住LED头部导致插装不到位的问题。

　　设计思路上没有做多余的简化，胶体部分的分层结构、引脚表面的细微特征都做了还原，不是简单的拉伸圆柱拼接，半球头部的曲率和实物一致，在做产品渲染的时候能够呈现出真实的透光材质效果。安装边界方面，胶体总长度、引脚伸出长度都按照实物测量值设定，当PCB板厚在1.2mm-1.6mm的常规区间时，引脚穿过PCB后预留的焊接长度刚好符合波峰焊的工艺要求，不会因为引脚过长导致焊盘连锡，也不会因为过短导致焊接强度不足。另外，引脚的排布顺序按照共阴RGB LED的常规引脚定义排列，R、G、B、公共极的位置和市售同规格实物一致，结构工程师在做布局的时候不需要额外调整引脚顺序，直接调用模型就能完成装配检查。

　　很多工程师在做小型项目的时候，往往会忽略这类分立器件的3D模型准确性，觉得只要封装焊盘对了就行，但实际生产中经常出现LED头部和壳体视窗不对中、引脚和周边走线干涉的问题，这款模型就是把容易忽略的尺寸细节都做了精准还原，不管是做结构装配验证，还是做产品爆炸图渲染，都能直接使用，不需要再花时间调整尺寸。在做面板开孔设计的时候，参考这款模型的头部直径，可以把开孔公差控制在合理范围，既不会因为开孔太大导致LED晃动，也不会因为开孔太小导致装配时压裂胶体。另外，引脚的平直度也在模型里做了体现，四根引脚保持平行，没有歪斜，在做自动插件工艺模拟的时候，能够准确判断插件机的夹爪位置是否合理，避免插件时引脚弯折。
