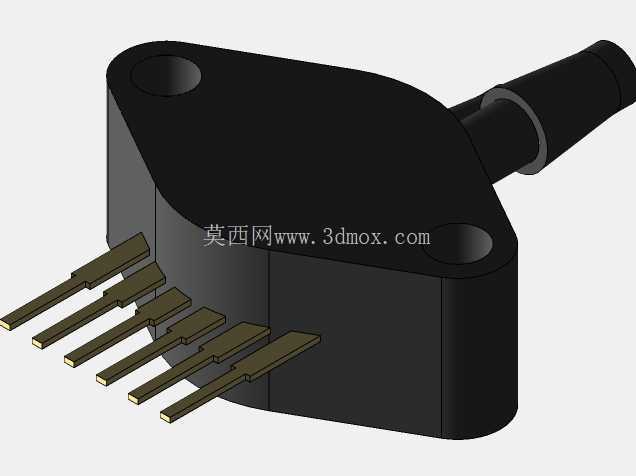

从结构特性来看,该传感器采用黑色塑封主体,主体上预留两个对称的安装定位孔,这两个孔位并非所有场景都会用到——在紧凑化的消费类产品里,多数直接靠引脚焊接固定即可,而在工业振动较强的设备场景中,就需要通过这两个孔位加装M2规格的固定螺丝,将传感器主体锁附在PCB旁的支撑结构上,抵消设备运行振动带来的引脚疲劳载荷。侧出的气嘴采用阶梯式倒钩结构,这种结构设计是为了适配不同内径的柔性导气管,倒钩边缘的圆角处理能避免安装气管时割破管壁,同时在气管套入后形成可靠的密封抱紧力,不需要额外打胶就能承受常规量程下的气压冲击,不会出现气管脱开导致的气压泄漏。建模过程中需要特别注意气嘴与主体塑封部分的衔接圆角,这个位置是传感器受力的薄弱点,如果配套外壳设计时在这个位置留的间隙不足,装配时很容易压裂气嘴根部,导致传感器直接报废。引脚部分采用6针直插布局,建模时不能只做简单的长方体拉伸,要还原引脚末端的倒角结构,这个倒角是为了插件焊接时引导引脚顺利穿过PCB过孔,减少插件工序的卡滞问题;同时引脚与塑封主体衔接的位置要做微小的凸台结构,还原实际元件的注塑封胶位,这个凸台能挡住焊接时的焊锡顺着引脚爬到塑封主体内部,避免焊锡残渣导致的引脚短路问题。在工业气动控制、医疗呼吸设备、消费级气压检测类产品的开发流程中,压力检测元件的选型与配套结构设计,往往直接决定整套检测回路的响应精度与长期运行稳定性,MPX5500这类模拟输出压力传感器,是中低量程气压检测场景里应用极广的核心元件。做这类元件的三维结构建模时,首先要锚定实际安装场景的边界约束:这类带侧出气嘴的封装传感器,多数是直接焊接在主控PCB板上,气嘴端通过软管连接被测气腔,因此建模时首先要确认引脚的中心距、引脚伸出长度与焊接面的相对位置,避免出现PCB封装匹配偏差导致的焊接虚接、引脚应力断裂问题。

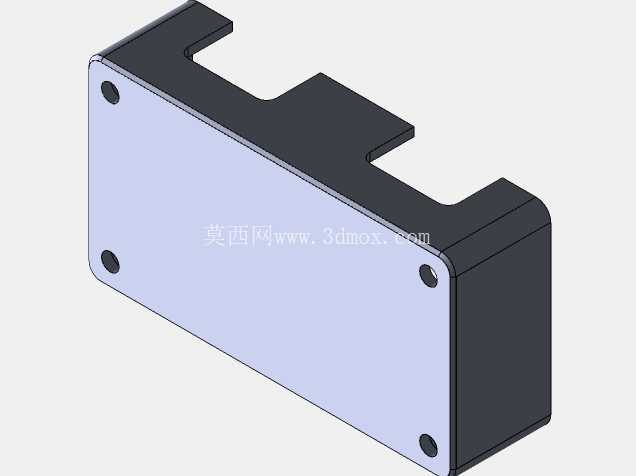

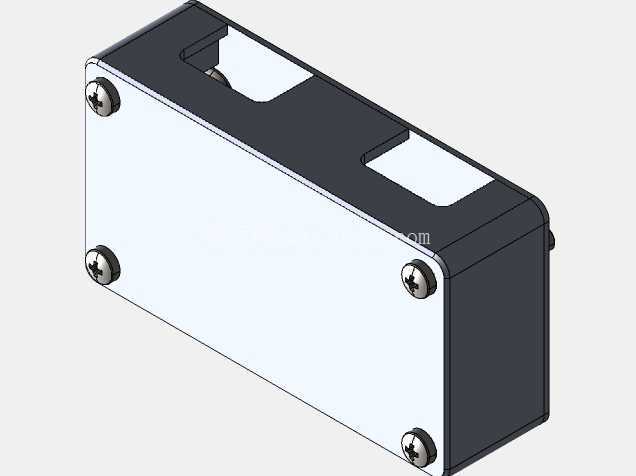

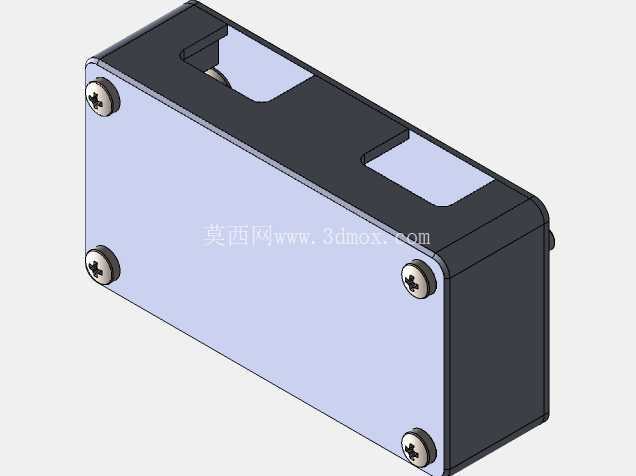

从应用场景的适配性来看,这类模拟压力传感器的输出电压与被测气压呈线性对应关系,不需要额外的信号调理芯片就能直接被ADC引脚采集,因此在便携式气压检测设备、制氧机气道压力监测、真空吸盘负压检测、汽车进气歧管压力检测这类场景中被大量使用。建模时还要考虑配套外壳的设计空间:传感器主体的上表面是平整的塑封面,没有凸起的元件,因此配套外壳可以紧贴这个面做限位筋,外壳上对应气嘴的位置要开避让孔,孔的边缘要做外翻的导向结构,方便装配时气嘴顺利穿出,同时避让孔与气嘴之间要留0.2mm左右的间隙,避免外壳加工公差累积压到气嘴导致受力偏移。

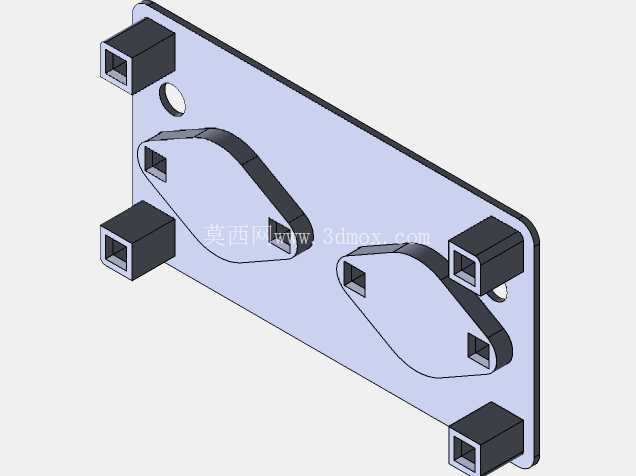

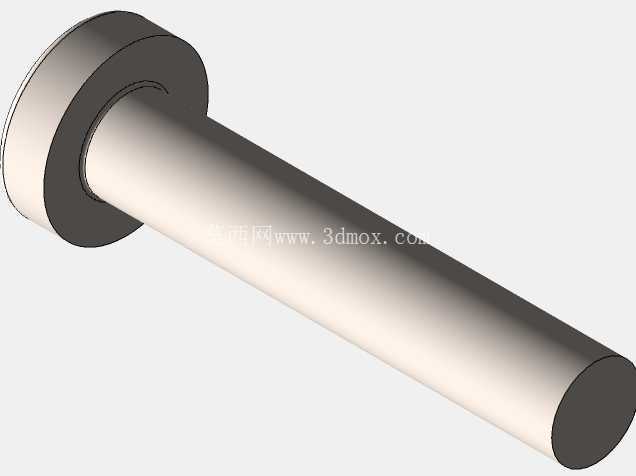

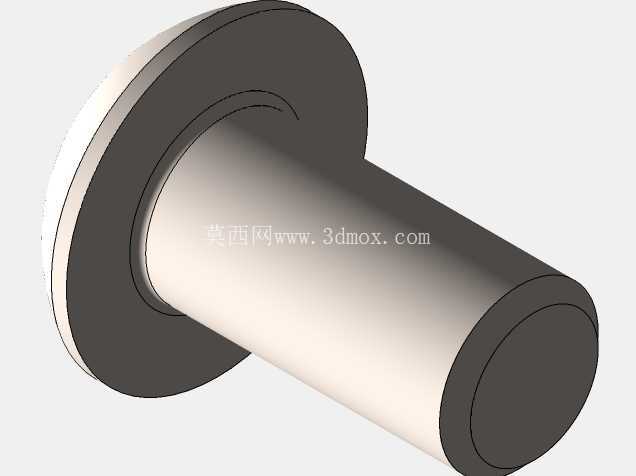

两个安装定位孔的中心距要严格按照元件实际尺寸建模,孔位周边要做0.3mm的凸台,避免锁附螺丝时螺丝头压到塑封主体表面造成壳体开裂。在做整机结构布局时,要注意传感器的安装方向:气嘴的朝向要顺着导气管的布线方向,避免气管过度弯折导致气路堵塞,同时引脚的焊接面要与PCB表面完全平行,避免波峰焊时出现引脚吃锡高度不一致的问题。很多新手工程师在建模时容易忽略传感器主体底部的微小弧度,这个弧度是塑封工艺带来的脱模斜度对应的底部特征,如果把底部做成完全平面,在做PCB布局时会导致传感器主体与PCB表面之间出现间隙,焊接后传感器主体倾斜,进而导致气嘴朝向偏移,影响后续气管装配。
另外要注意,这类传感器的工作温度范围有明确限制,建模时如果是做高温场景下的应用配套,还要在传感器周边预留足够的散热间隙,不要把发热功率器件紧贴传感器塑封主体布置,避免高温导致塑封材料变形、气嘴密封性能下降。从结构强度的角度考虑,引脚的伸出长度不能随意改动,实际元件的引脚长度是经过可靠性验证的,既能保证焊接时的焊锡浸润高度,又能预留足够的形变余量,抵消PCB与传感器主体之间的热胀冷缩应力,如果建模时随意截短引脚,很容易在温度循环测试中出现引脚断裂的问题。气嘴的内径尺寸也要严格还原,这个尺寸直接决定气路的响应速度,如果建模时把气嘴内径做小,会导致气压传导延迟,检测响应速度跟不上设备的控制要求;如果做的过大,又会导致导气管配合过松,密封失效。
