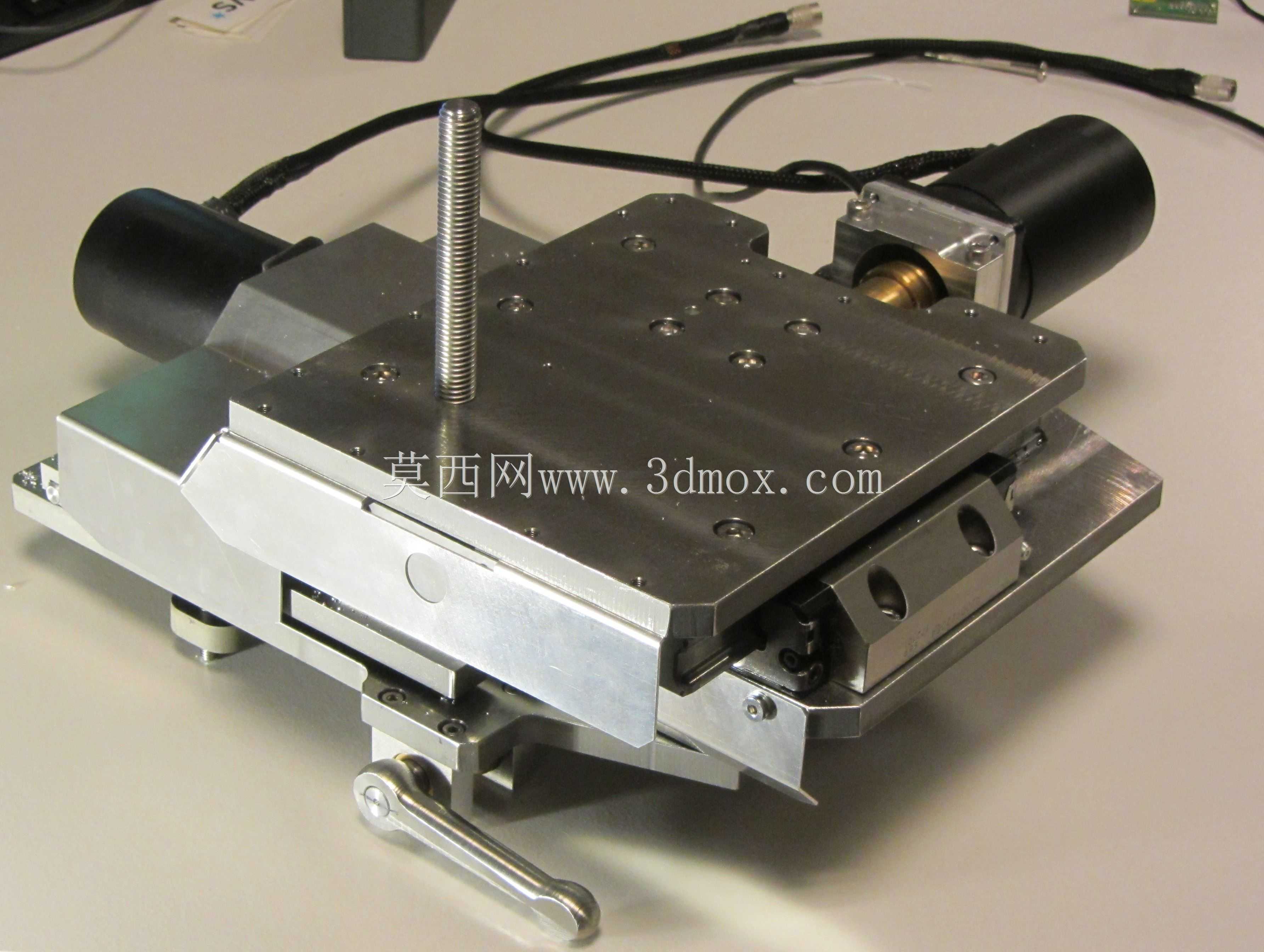

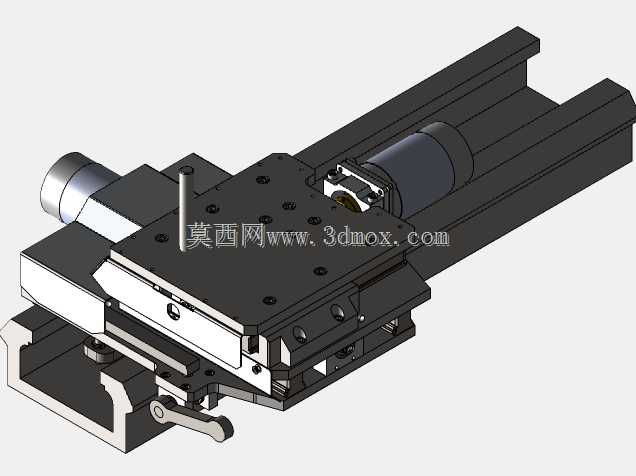

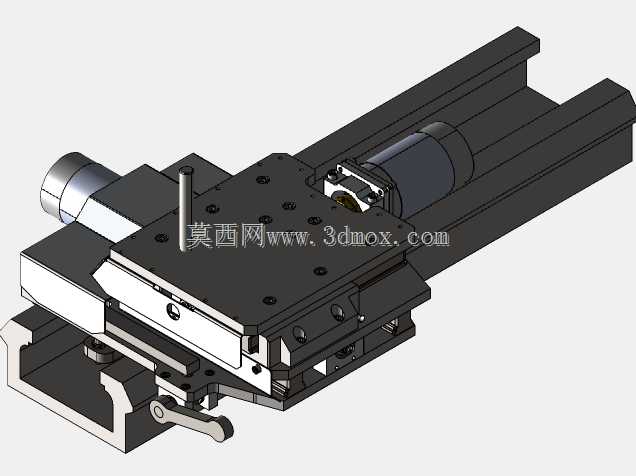

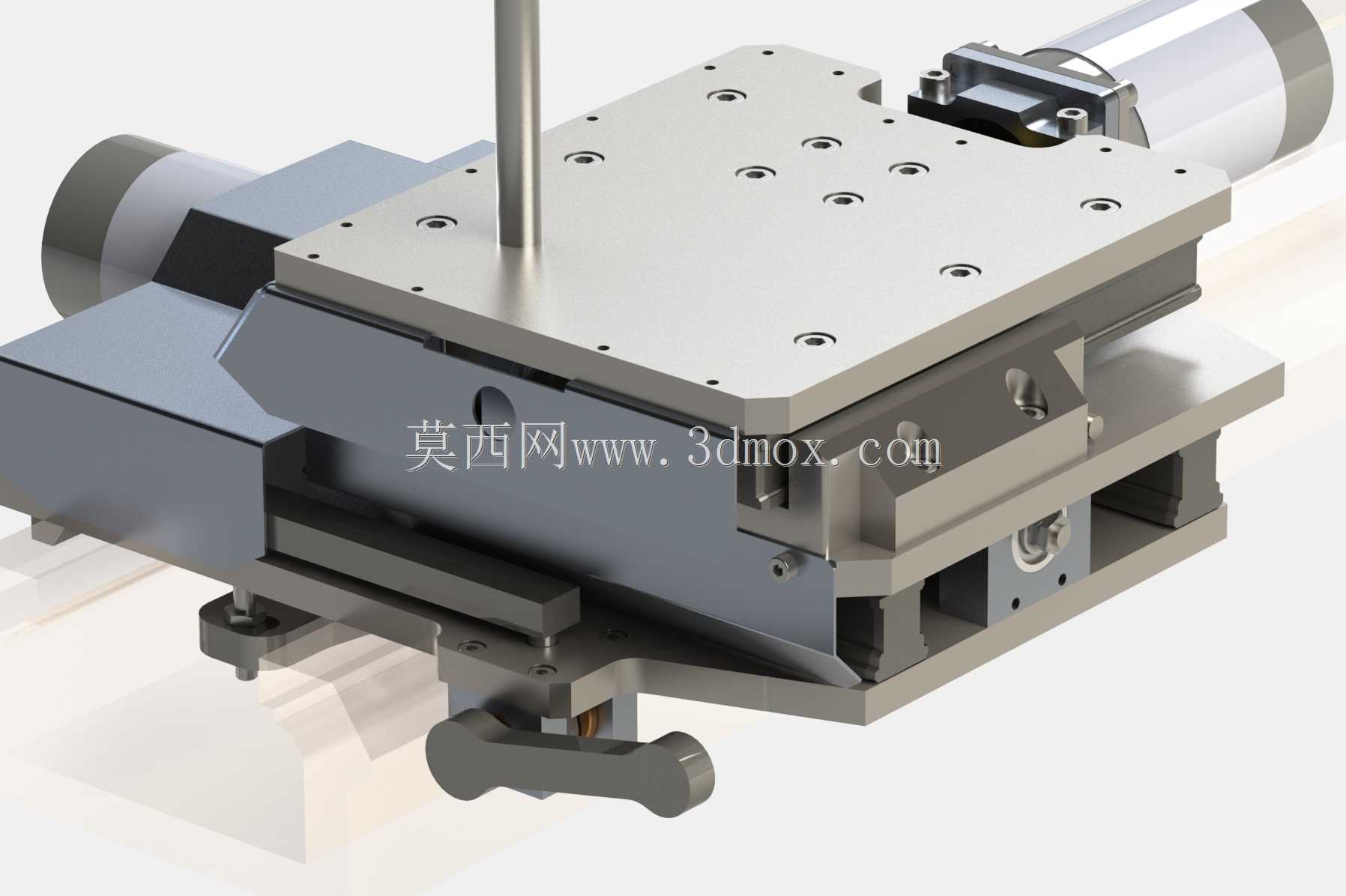

WeilerMD260车床进给支撑滑台结构

该结构为适配小型车床的十字进给支撑滑台，主要面向个体加工工坊、小型机修站点、教学实训场景的低预算车床改造升级需求，可直接替换原有手动进给拖板，也可拓展安装在小型铣床、专用磨削设备上作为精密进给单元使用，解决小型加工设备进给精度不足、无法实现自动走刀的痛点，满足小尺寸硬钢零件、有色金属零件的小批量精密加工需求。整套滑台采用平行度优异的研磨钢板作为滑台基体与导轨配合面，搭配经淬硬处理的线性导轨副，无需依赖昂贵的定制铣削精密零件即可实现稳定的滑动精度，滑台搭载每转四百步的步进电机作为驱动源，配合高精度滚珠丝杠传动，可实现小于1μm的进给分辨率，足够应对绝大多数精密小零件的车削、铣削进给要求，因基体与导轨均做了淬硬处理，滑台整体刚性优异，可承受硬钢零件切削时的切削载荷，不会出现进给让刀、爬行的问题。滑台同时保留了手动操作功能，侧面设置的手动锁紧手柄可在调整到位后快速锁止滑台位置，兼顾自动进给加工与手动微调对刀的操作需求，滑台顶面预留了成阵列排布的标准安装螺孔，可直接装夹刀架、小型工件夹具、动力头等功能部件，安装边界适配Weiler MD260车床原有拖板的安装尺寸，无需对车床床身做额外打孔改造即可完成换装，滑台两侧预留的行程限位安装位可根据加工行程需求加装限位开关，避免超程碰撞损坏传动部件。设计过程中优先考虑了加工与装配的便利性，所有非标准零件均可采用普通铣床、车床完成加工，无需专用定制刀具或高精度加工中心即可制作，装配时通过研磨配合面即可保证整体平行度与直线度要求，大幅降低了自制与改造成本，滑台的驱动电机采用侧置安装布局，不会超出原有车床的外部轮廓边界，不会干涉车床原有刀架回转、尾座进退的操作空间，整体结构紧凑，维护时仅需定期给导轨与丝杠加注润滑脂即可长期保持精度，适合小型加工场景的长期稳定使用。
