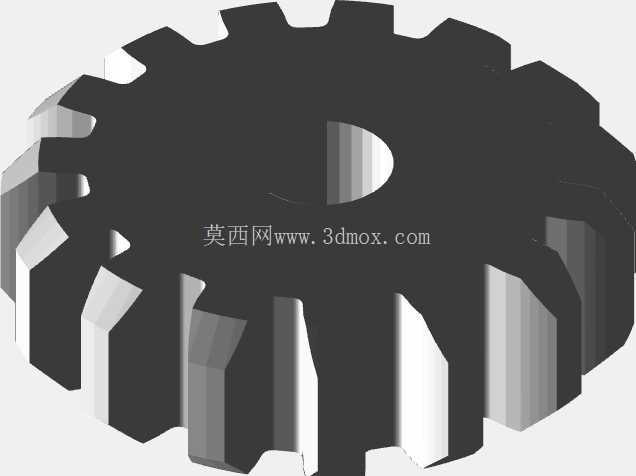

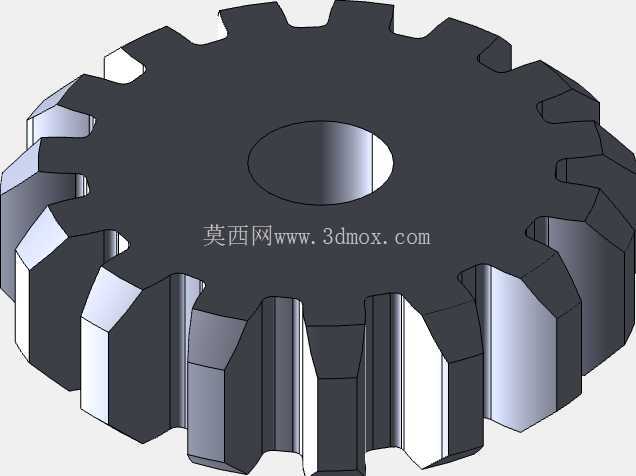

可自定义参数的直斜两用齿轮结构

　　在非标自动化设备改造、小型3D打印传动机构搭建、教学实验台架装配这类场景里，经常会遇到标准模数齿轮无法适配安装空间、传动比要求特殊的情况，这款可按尺寸定制的直齿、斜齿一体齿轮结构，就是针对这类零散定制需求做的参数化设计成果。做传动结构选型的时候，很多新手会忽略安装边界的约束，比如中心距已经被机架安装孔锁死、轴径是现成的步进电机输出轴尺寸没法改动、齿宽受相邻部件的干涉限制不能做宽，这时候重新开模做金属齿轮成本太高，用现成的标准齿轮凑参数又会出现侧隙过大、啮合异响甚至传动卡滞的问题，这个参数化齿轮的设计思路，就是把齿形参数、内孔直径、齿宽、轮毂凸台尺寸全部做成可变量，使用者只需要输入实际安装场景下的边界尺寸，就能生成完全适配安装空间的齿轮模型，不需要反复修配齿形或者调整机架位置。

　　从实际功能特性来看，直齿版本适合传动负载不大、对轴向力敏感的场景，比如小型传送带的动力输入、桌面级设备的分度传动，啮合的时候没有轴向分力，安装的时候不需要额外加推力轴承承受轴向载荷，支撑结构可以做的更紧凑；斜齿版本适合需要平稳传动、有一定降噪要求的场景，比如小型伺服滑台的传动、精密送料机构的动力传递，啮合的时候是逐齿切入切出，冲击比直齿小很多，运转的时候噪音更低，承载能力也比同模数同齿宽的直齿轮高15%到20%左右，不过设计的时候要注意斜齿会产生轴向力，对应的支撑轴需要配置能承受轴向载荷的轴承，避免长时间运转出现轴窜动。

　　设计过程中齿形部分严格按照渐开线齿廓生成，没有做简化处理，齿根过渡圆角按照标准齿根圆角半径设置，避免3D打印或者机加工的时候出现应力集中，要是用在负载稍大的场景，还可以根据实际受力情况调整齿根圆角参数，提升轮齿的抗弯曲强度。内孔部分默认设计成光孔，也可以根据使用需求改成键槽孔、D型孔或者紧定螺钉孔，适配不同的轴连接方式，比如和步进电机输出轴连接的时候，做成D型孔配合顶丝就可以实现无间隙传动，不需要额外加工键槽，适合小负载快装的场景；要是传递扭矩稍大，就可以在孔内加标准平键槽，配合键连接传递更大的扭矩。轮毂部分的尺寸是和齿宽、内孔直径联动的，当齿宽较窄的时候，轮毂凸台会适当加高，保证和轴的配合长度足够，避免齿轮在轴上出现歪斜导致啮合偏载；当齿宽较宽的时候，轮毂可以和齿面做等宽设计，减少不必要的材料占用，要是用3D打印制作的话还能减少打印时间和材料消耗。实际使用的时候，不管是用PLA、ABS做3D打印用于原型验证，还是用尼龙、POM材料机加工做实际装机使用，这个模型的结构都能满足工艺要求，没有倒扣或者难以加工的结构，斜齿部分的螺旋角也设置在常用的8度到20度区间内，加工的时候不会出现刀具干涉的问题。

　　很多做小型设备开发的工程师都遇到过，为了一个特殊尺寸的齿轮找加工厂打样，周期长成本高，用这个参数化模型生成对应尺寸的齿轮文件，不管是自己3D打印做快速验证，还是发给加工厂做小批量加工，都能节省大量的齿形绘制时间，也避免了手动绘制齿形出现的齿形误差导致的啮合不良问题。在安装边界适配方面，模型的齿顶圆、齿根圆、内孔、轮毂外径、轮毂凸台长度这些关键安装尺寸都可以独立调整，比如有的安装场景里齿轮旁边就是轴承座，轮毂外径不能超过轴承外圈的尺寸，这时候就可以单独调整轮毂外径参数，避免和轴承座出现干涉；还有的场景里轴的伸出长度有限，就可以调整轮毂的总长度，保证齿轮安装到位之后不会超出轴的伸出长度，不需要额外加轴套调整位置。
