SG90与MG90微型舵机结构建模

做小型自动化装置、航模或者教学演示结构的工程师，对SG90和MG90这两款微型舵机肯定不陌生，这次建模完全是按照实物测绘的尺寸来做的，没有做简化处理，不管是做机构运动仿真还是安装位干涉检查都能直接用。先说说实际用的场景，这两款舵机体积小，扭矩足够应付轻负载的摆动需求，常见的用法里，航模的舵面控制是最传统的场景，固定翼的副翼、升降舵，小型多旋翼的云台微调，还有车模的转向机构，都能看到它们的身影；除此之外，桌面级小型自动化装置里用得也多，比如自动投喂器的出料挡板摆动、小型机械臂的关节驱动、智能门锁的锁舌伸缩控制、教育类机器人的关节动作，甚至很多DIY的智能小车转向结构，都会选这两款舵机，核心原因就是安装尺寸统一，替换成本低，控制逻辑简单，只需要PWM信号就能实现0到180度的角度定位，不需要额外的驱动电路，对嵌入式开发的适配性非常好。

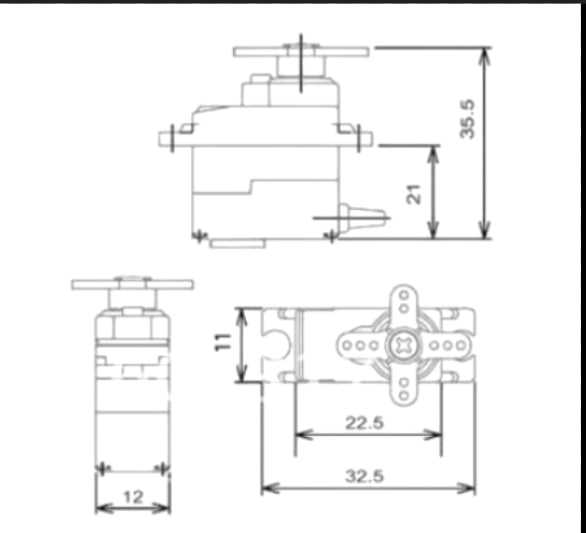

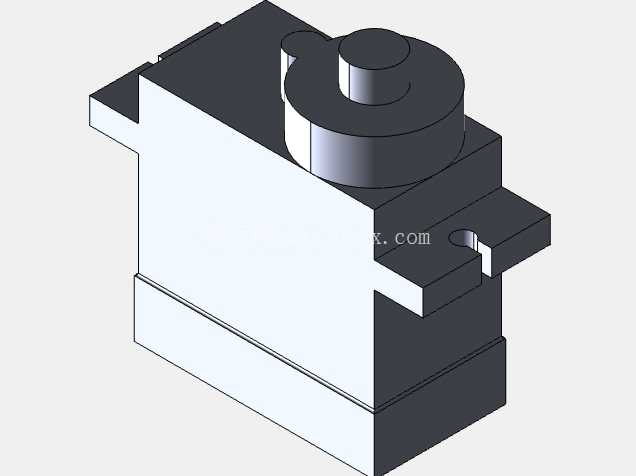

建模的时候最先考虑的是安装边界的准确性，毕竟很多人拿这个模型就是为了在装配体里核对安装位，避免打样的时候出现孔位对不上、空间干涉的问题。两款舵机的主体外壳都是方正的结构，两侧伸出的安装耳是核心安装基准，上面的安装孔中心距、孔径都严格按照实物尺寸还原，安装耳的厚度、突出主体的长度也没有做近似处理，要知道很多新手做结构的时候容易忽略安装耳下方的间隙，实际装配的时候如果安装面有凸起，很容易顶到外壳导致舵机装不平，这次建模把外壳底部的定位凸台、出线口的位置和尺寸都做了1:1还原，包括顶部输出轴的凸台直径、高度，输出轴的齿形细节也保留了，搭配舵盘的时候可以直接做配合检查，不用再额外调整尺寸。

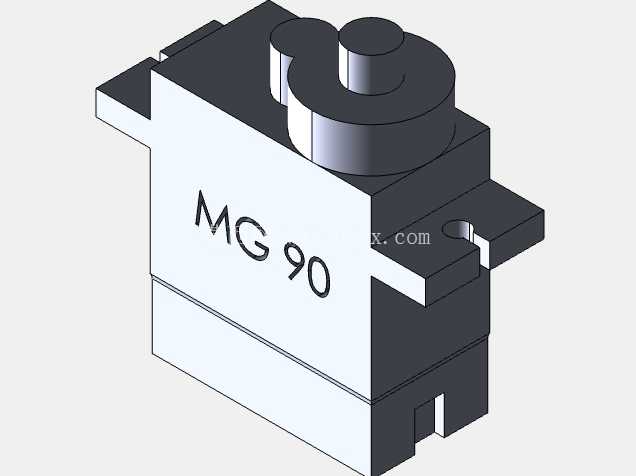

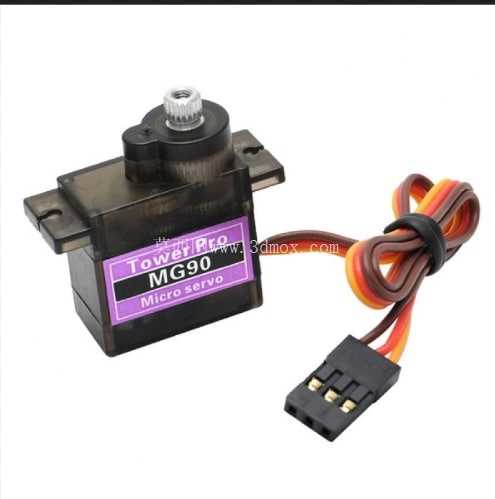

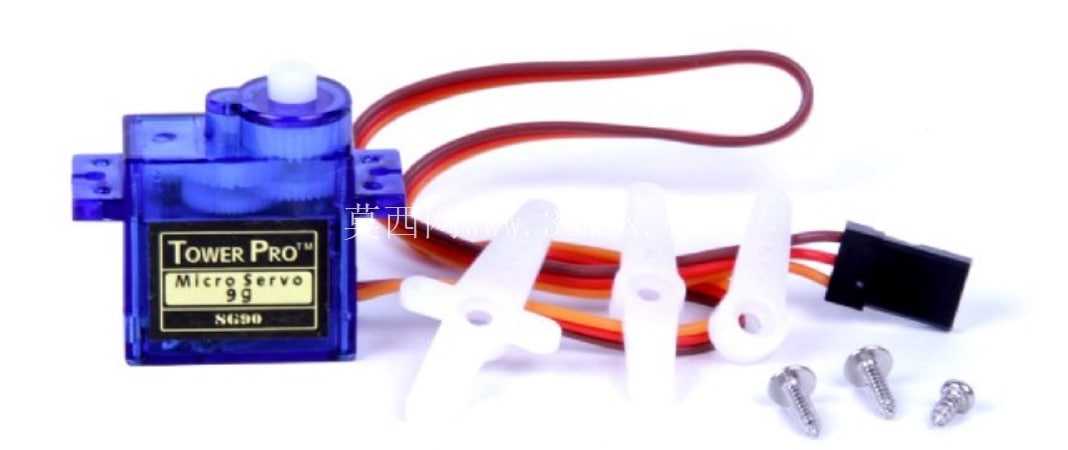

从功能特性上来说，SG90是塑料齿轮版本，重量更轻，适合对负载要求不高、对重量敏感的场景，比如小型航模、轻负载的摆动机构；MG90是金属齿轮版本，抗冲击能力更强，相同体积下能承受的堵转扭矩更大，适合频繁动作、有一定负载冲击的场景，比如小型机械臂关节、频繁开关的挡板结构。两款舵机的外形安装尺寸完全兼容，所以建模的时候做了可配置的版本，只需要切换配置就能切换齿轮材质对应的细节标识，不用单独存两个文件，对做选型对比的工程师来说非常方便。

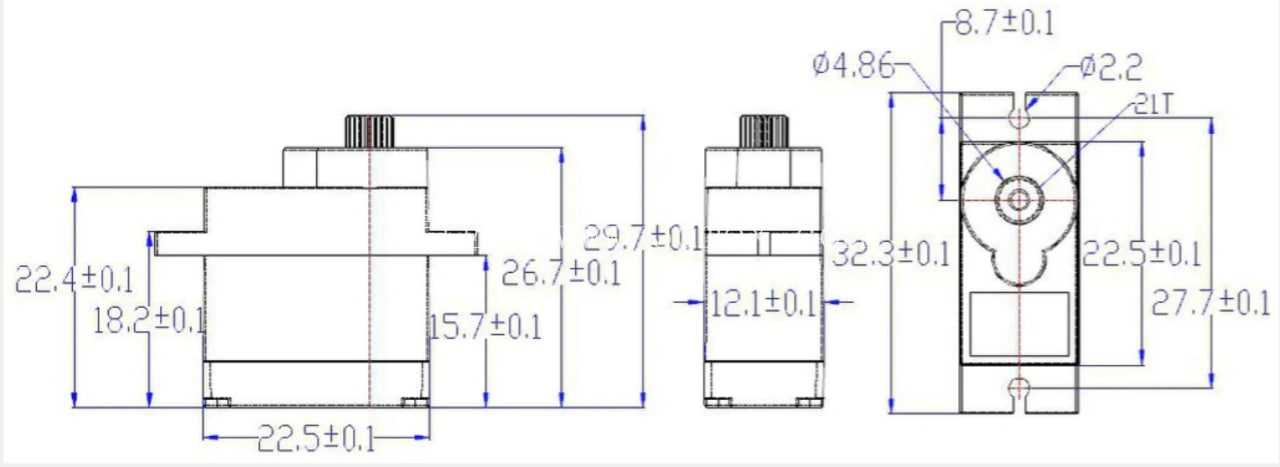

设计思路上没有做多余的工艺简化，外壳的分型线、顶部标签位的凹槽、侧面的合模线细节都做了还原，不是那种光溜溜的简化块，做渲染展示的时候也能出比较真实的效果。内部结构虽然没有完全拆解做细节，但外部的所有装配基准都做了严格校验：输出轴的中心高度、主体外壳的长宽高尺寸、安装孔到输出轴的相对位置、出线口的朝向和孔径，这些和装配相关的尺寸公差都控制在0.1mm以内，完全满足结构设计阶段的干涉检查、安装位布局需求。

实际做结构设计的时候，很多人容易踩的坑是舵机的转动行程预留，比如输出轴带舵盘转动的时候，舵盘的摆动范围会不会碰到周围的结构件，这次建模把输出轴的转动范围做了运动配合限制，在装配体里拖动的时候可以直观看到0度、90度、180度三个位置的舵盘边界，方便设计师提前预留足够的摆动空间，避免实际装配后出现舵机转到极限位置顶到外壳的问题。另外，舵机尾部的出线位置也做了准确还原，做布线规划的时候可以提前估算线材的弯曲半径，预留出线槽的位置，不会出现装完之后线材被压住、磨损短路的问题。

很多教学场景里也会用到这两款舵机的模型，比如讲解曲柄滑块机构、摆动导杆机构的时候，用这个舵机模型作为动力源，搭配对应的传动结构做运动仿真，能非常直观地展示机构的运动过程，学生也能对照实物理解舵机的控制原理和安装方式。相比网上很多尺寸不准的简化模型，这个版本的模型所有和安装、运动相关的尺寸都经过实物核对，不管是做产品结构设计、DIY项目的装配验证，还是做教学演示的仿真动画，都能直接调用，不需要再反复核对调整尺寸，能省不少测绘和建模的时间。
