42型两相混合式步进电机结构设计

　　这款42mm机座规格的步进电机，是小型自动化设备里应用极广的执行元件，日常做结构选型时经常会碰到这类标准件的适配问题，很多新手设计师容易在安装边界、接线布局上踩坑，这个三维模型把实际量产产品的细节都还原到位了，不管是做机构干涉检查还是安装位预留都能直接参考。先从实际应用场景说，这类电机最常出现在桌面级3D打印机的XYZ轴传动、小型雕刻机的进给机构、桌面贴标机的送料模组、自动点胶机的位移滑台驱动上，还有不少小型传送带、智能仓储的小型分拣拨杆机构也会用这个规格，核心原因是它的输出扭矩刚好覆盖0.2N·m到0.6N·m这个区间，搭配细分驱动器能做到0.9度甚至更小的步距角，低速运行时的振动比更小规格的电机好很多，成本又比伺服系统低一大截，对负载不大、定位精度要求在0.1mm级别的设备来说性价比极高。

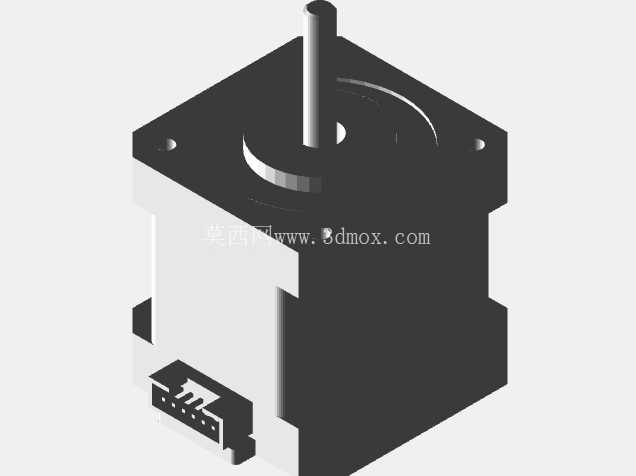

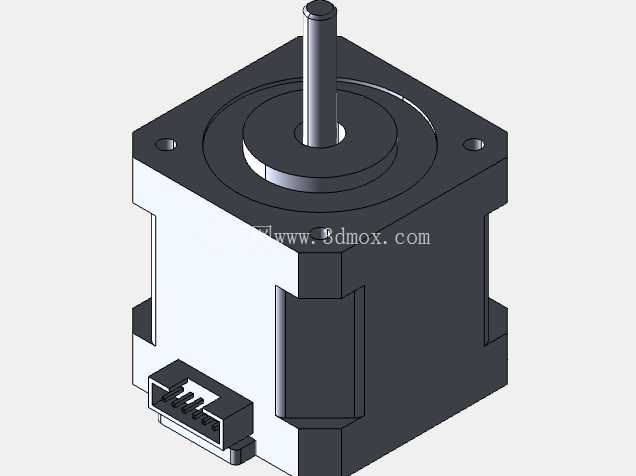

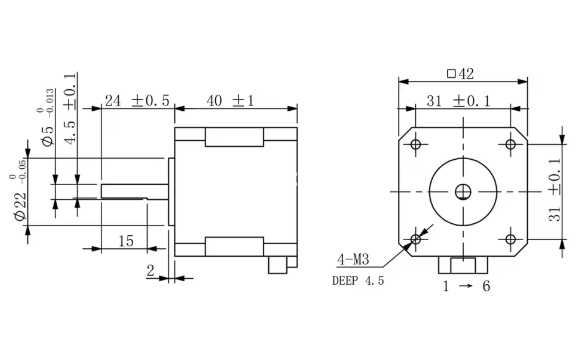

　　再说到设计思路上，这个模型完全按照NEMA17的安装标准做的结构还原，机座采用方形切角的压铸壳体，四个安装孔的中心距严格控制在31mm，安装孔是M3螺纹通孔，预留的沉台深度刚好能容纳M3内六角螺丝的头部，不会出现螺丝顶到电机端盖的问题。输出轴的直径是5mm，轴端做了D型切边，这个细节很重要，很多人建模时容易忽略切边，实际装配时同步轮或者联轴器如果用顶丝固定，D型面能大幅降低打滑的概率，轴的伸出长度是22mm，这个尺寸是行业通用值，搭配常规的20mm厚同步轮、联轴器都不会出现轴伸过长或者过短的问题，轴根部的轴承位也做了台阶限位，能承受一定的径向负载，满足皮带传动时的侧向力要求。

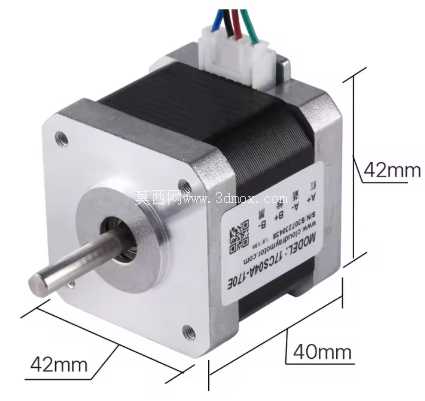

　　电机尾部的接线座是侧出式的6Pin接插件，接插件的突出高度、引脚间距都和量产件一致，做结构布局时要注意在电机侧面预留至少10mm的接线空间，避免接插件和设备侧板、相邻的传动部件产生干涉，接插件的引脚定义也和常规两相四线的接线逻辑匹配，A+、A-、B+、B-的引脚位置符合主流驱动器的接线标准，不用额外做转接。从安装边界来说，电机的总厚度（不含输出轴）是40mm，机座的四个角做了小尺寸倒角，安装时如果是嵌入安装位，安装孔的开孔尺寸要做到42.5mm见方，留0.5mm的装配间隙方便安装调整，电机的端盖和壳体之间的配合台阶也做了还原，做密封设计时可以参考这个台阶尺寸加装密封圈，适配有防尘要求的应用场景。

　　另外模型里还原了定子和转子的内部腔体轮廓，做热仿真分析时可以直接提取壳体的散热面积，这类电机长时间运行时的壳体温度一般控制在70摄氏度以内，安装时如果是封闭腔体，要注意在电机周边预留一定的散热空间，避免高温退磁。还有个容易被忽略的细节，电机前端盖的输出轴位置做了油封槽，虽然很多低成本版本的电机没装油封，但这个槽位的存在能让有防尘防油需求的场景自行加装油封，适配切削环境、有少量油污的加工场景，这个细节在很多简化模型里是没有的，对做特殊工况设备设计的工程师来说参考价值很高。实际选型搭配时，这个规格的电机一般搭配20到40齿的GT2同步轮做皮带传动，或者搭配5mm内径的梅花联轴器连接滚珠丝杠，模型里的输出轴长度刚好能覆盖这两种常规连接方式的装配深度，不用额外做轴的加长或者截短处理。做机构运动仿真时，这个模型的重量参数和实际产品一致，大概在280g左右，做滑台负载计算时可以直接代入这个重量，不用额外估算配重，能提升仿真结果的准确性。
