全自动钻孔机气动控制系统三维设计

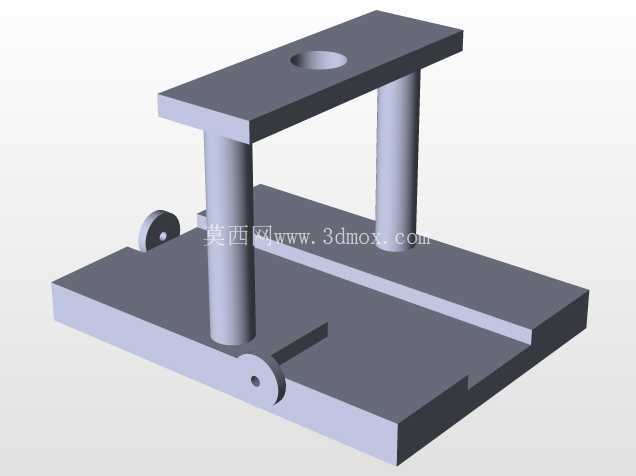

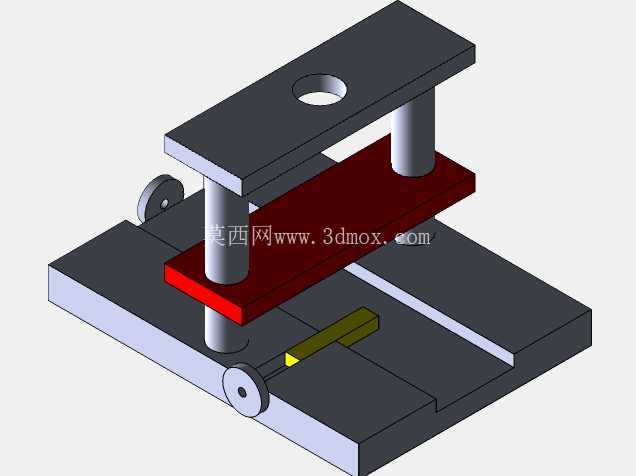

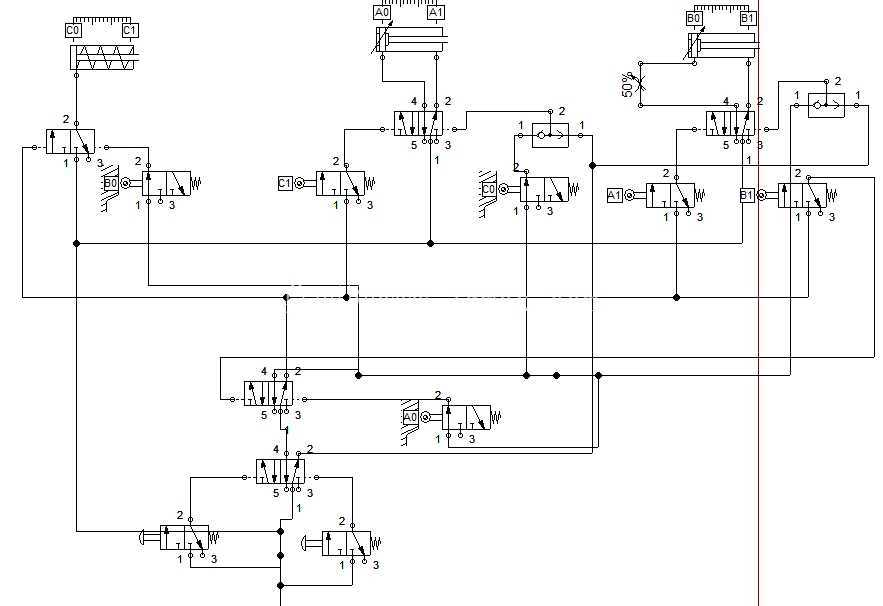

　　这套全自动钻孔机的气动系统设计，核心面向3C电子小零件、五金冲压件的批量钻孔加工场景，在小型零件加工产线中，这类设备常布置在冲压工序之后，完成工件定位后的自动钻孔作业，替代人工持钻或半自动台钻的加工模式，能稳定保证孔位同轴度与加工节拍一致性。从气路逻辑来看，整套回路采用纯气动控制方案，没有接入PLC电控单元，所有动作触发、顺序联锁都通过气控阀、行程阀的气信号传递实现，这种设计的优势在于车间存在切削液飞溅、金属粉尘的工况下，纯气动元件的抗污染能力远高于电控元件，不需要做复杂的电气密封防护，后期维护只需要定期检查气源处理单元的滤芯、更换阀组密封件即可，运维成本更低。

　　回路里的执行元件分为三类，最上方两组双作用气缸是钻孔进给执行机构，分别对应两个钻孔工位的主轴进给动作，气缸行程匹配常用钻头的进给深度范围，安装时气缸轴线与工件钻孔面保持垂直，端面通过连接法兰固定在设备的立式安装板上，进给端连接钻孔主轴滑台，滑台配套线性导轨做导向，避免气缸杆受径向力出现密封件偏磨。左侧的气缸是工件定位夹紧执行元件，动作顺序上，夹紧缸先伸出完成工件的定位压紧，行程阀检测到夹紧到位的气信号后，才会导通进给缸的控制气路，避免工件未夹紧就进给钻孔出现孔位偏移、钻头崩断的问题。剩下的几组小型气缸是工位挡料、分料执行元件，负责待加工工件的上料分料、加工完成后的工件退料动作，所有气缸的排气端都配套了单向节流阀，可独立调节每个气缸的伸出、缩回速度，匹配不同材质工件的加工进给速率要求，比如加工铝合金件时可以适当调快进给速度，加工不锈钢件时降低进给速度减少钻头磨损。

　　气路的逻辑控制部分全部采用二位五通、二位三通的气控换向阀，搭配滚轮式行程阀做位置信号检测，每个动作到位后触发行程阀输出气信号，切换下一个动作的阀组状态，形成完整的动作联锁：工件上料到位后触发行程阀，夹紧缸动作；夹紧到位触发对应行程阀，进给缸快进；快进到钻孔工作位置后，行程阀切换气路让进给缸转为工进速度，完成钻孔加工；钻孔到设定深度后触发行程阀，进给缸快速退回，退回到位后触发信号让夹紧缸松开，同时分料缸动作推出加工完成的工件，送入下一个工位。整套回路的气源入口设置了气源处理三联件，完成压缩空气的过滤、减压、油雾润滑，输出压力稳定在0.5-0.7MPa的常规气动工作压力区间，可适配车间常规的集中供气系统。

　　从安装边界来看，整套气动元件的布置都集成在设备的立式安装背板上，阀组采用汇流板安装方式，减少管路接头的数量，降低漏气风险，所有气管沿背板的走线槽布置，执行元件的安装孔位都预留了调节余量，可根据不同尺寸的工件调整气缸的安装位置、行程触发挡块的位置，适配一定范围内的多规格工件加工需求。气路设计时还考虑了安全联锁，当气源压力低于设定值时，回路中的气控安全阀会自动锁死，让所有气缸保持当前位置，避免突然失压导致钻头折断、工件飞出的安全问题，同时每个手动控制阀都设置在设备操作面的易触及位置，方便调试时手动单步操作每个气缸动作，完成设备调试、钻头更换等作业。
