工业级矢量变频驱动装置结构设计

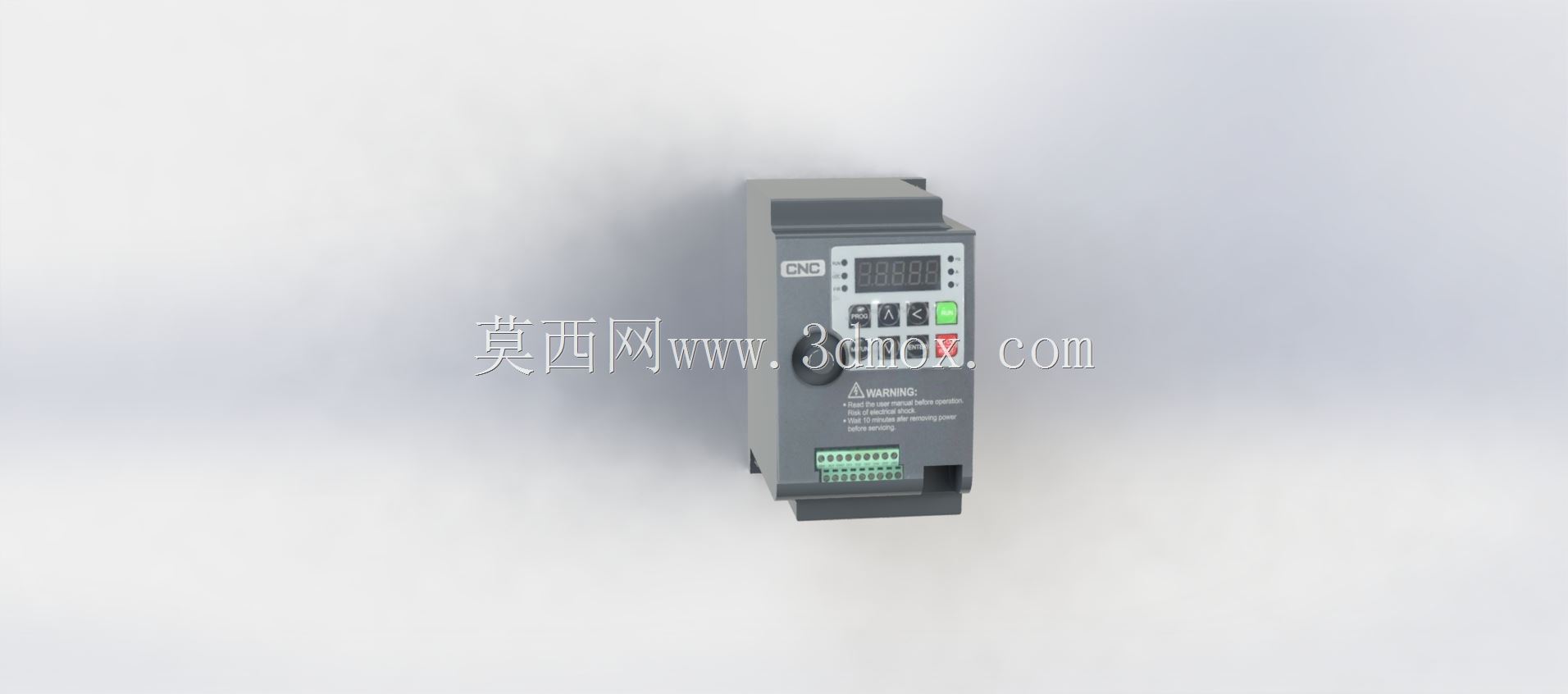

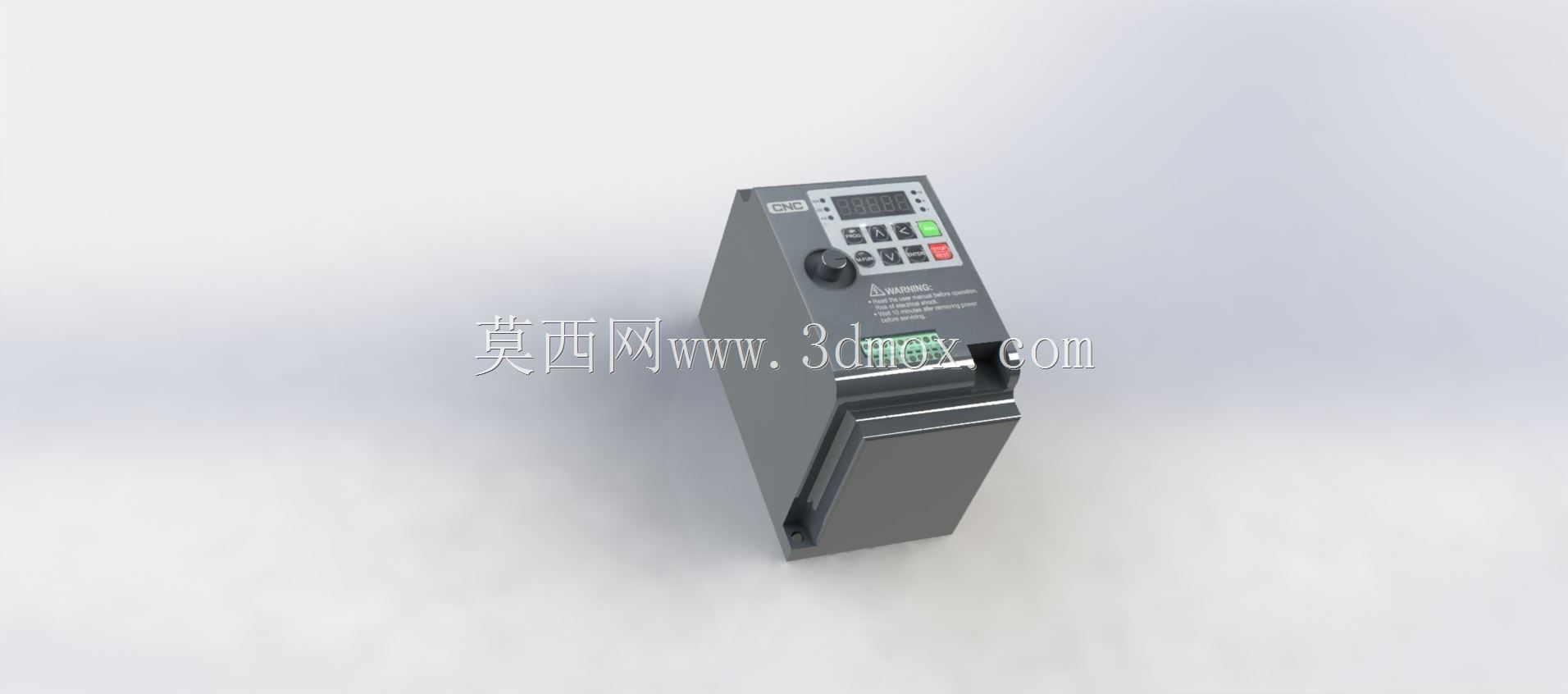

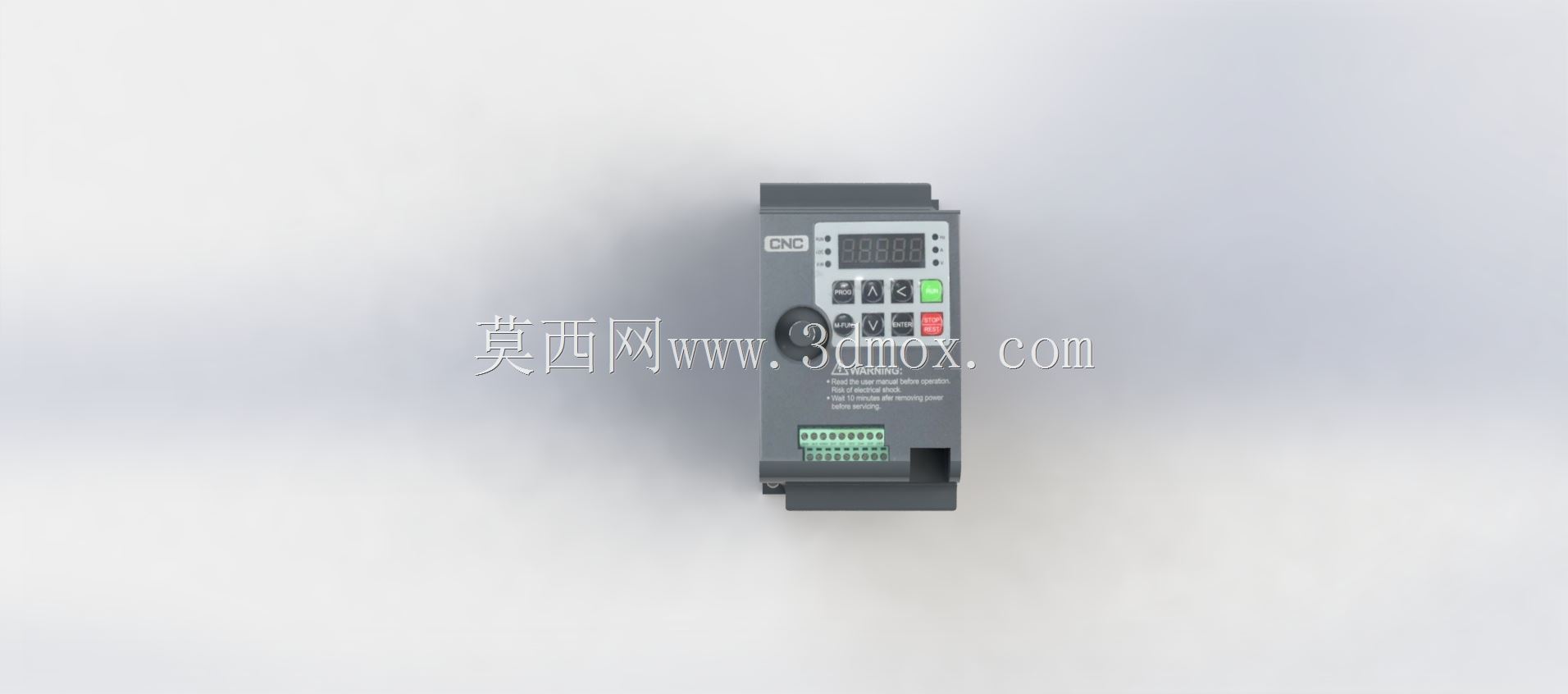

　　在各类工业传动场景里，变频驱动是实现电机转速调节、工况适配的核心电控部件，从输送线的速度匹配、机床主轴的转速调控，到风机水泵的流量调节，都需要这类装置完成电能参数的转换输出，实现驱动端与负载端的动态匹配。这款变频驱动的结构设计，完全围绕工业现场的安装、操作、散热需求展开，没有冗余的造型修饰，所有外部结构都服务于实际功能。正面操作区域的布局经过多轮现场调试优化，数码显示窗设置在操作区上方，安装后操作人员站立视角可直接读取运行参数，无需俯身或调整角度；下方功能按键采用分区排布，运行、停止、参数设置按键的触感做了差异化设计，戴劳保手套操作时也能准确区分，避免误触，急停按键采用醒目的红色凸起设计，触发行程短，紧急情况下可快速按压切断输出。

　　接线端子区设置在机身下部，端子排的间距符合电工接线的操作空间要求，每个接线位预留了足够的线缆弯曲半径，无论是硬线还是多股软线接入，都能保证接线牢固，不会出现线缆挤压、绝缘层破损的问题；端子区上方设计了可拆卸的防护挡板，接线完成后可扣合挡板，避免现场粉尘、金属碎屑落入端子排造成短路故障，挡板上预留了线缆穿入的缺口，无需额外开孔即可完成布线。机身的安装结构采用标准导轨兼容设计，背部的卡扣结构可直接卡装在35mm标准电气安装导轨上，同时预留了螺丝固定孔位，在振动较大的设备上安装时，可通过螺丝进一步加固，避免长期运行出现松动移位；机身的整体宽度控制在单模数电控单元的标准尺寸范围内，多台并排安装在电控柜内时，相邻设备之间预留了足够的散热间隙，无需额外加装隔片即可满足通风要求。

　　散热结构的设计充分考虑了长期满载运行的需求，机身侧面的散热筋走向与内部风道完全匹配，空气从下部进风口流入，经过功率模块的散热片后从上部排出，形成自然对流散热通道，在常规环境温度下无需额外风扇即可满足额定负载的散热要求，降低了风扇故障带来的停机风险。外壳采用阻燃工程塑料注塑成型，表面做了哑光抗静电处理，不易吸附现场粉尘，日常维护时只需用干布擦拭即可清理表面积灰；外壳的拼接缝隙做了错位迷宫结构，可阻挡飞溅的水滴和直径较大的粉尘进入内部，适配多数工业车间的现场环境。

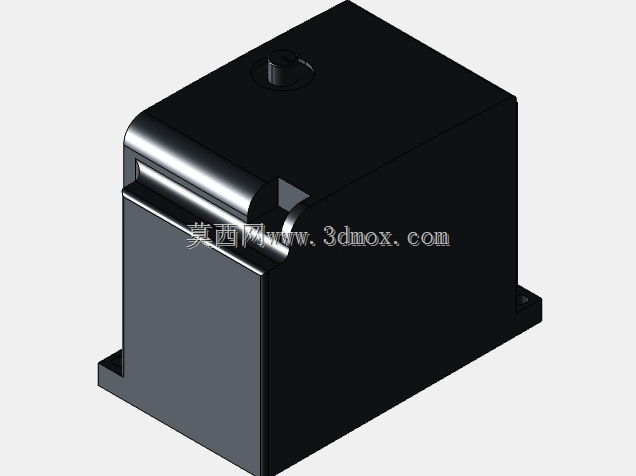

　　在进行三维建模时，所有结构的尺寸都严格遵循电气安装的相关规范，操作区的按键高度、显示窗的倾斜角度、接线端子的深度都按照实际操作的人机工程要求做了参数校核，安装孔位、导轨卡扣的尺寸完全匹配现有电控柜的安装标准，可直接导入电控柜布局装配模型中，完成整体布线、安装位置的干涉检查，无需二次调整尺寸参数。模型还原了设备外部的所有细节结构，包括按键的凹凸纹理、显示窗的透明区域、端子排的接线位标识、机身的安装定位标记，在做设备整体装配演示、操作培训课件制作时，可直接调用该模型完成场景搭建，还原真实的设备外观与操作逻辑。
