双层球面网格穹顶防护结构设计

在大跨度空间围护、户外设备防护、临时场馆搭建这类需要无中柱大覆盖空间的场景中，球面穹顶结构一直是兼顾受力合理性与空间利用率的优选方案，本次设计的双层网格穹顶结构，正是针对常规单层穹顶刚度不足、抗冲击性能弱的痛点做的优化迭代。从实际工程落地的角度看，这类穹顶结构常被用在户外精密设备的防护罩、小型天文观测站围护、景区临时景观穹顶、仓储料场的封闭罩体等场景，相比传统的平面桁架顶盖，球面形态可以让风载、雪载、上部恒载沿杆件轴向均匀传递到下部支撑环，不会出现局部弯矩集中的问题，大幅降低下部支撑结构的载荷要求。

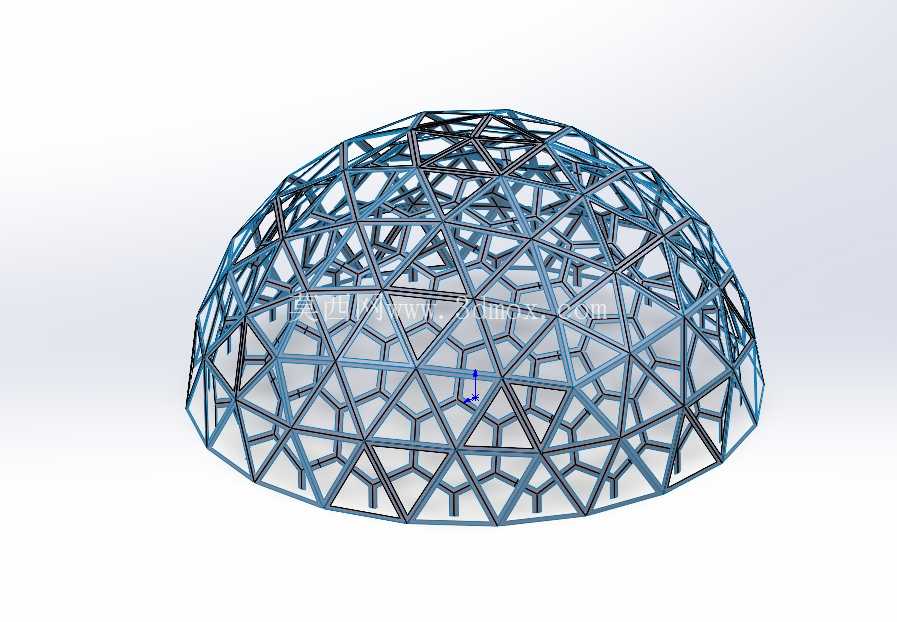

设计初期首先确定的是球面的曲率边界，整个穹顶为半球切分形态，底部支撑环为正圆形安装边界，所有杆件的端点均落在同一个球面基准面上，保证每根杆件的受力方向均沿球面法线方向，避免杆件承受额外的侧向弯矩。双层结构的设计逻辑是在内外两层球面网格之间设置斜向连接杆件，形成空间桁架的受力体系，相比单层网格，整体结构的抗扭刚度提升40%以上，即使局部杆件出现意外载荷冲击，也能通过相邻杆件的力流重分配维持整体结构稳定，不会出现局部垮塌的问题。

网格划分采用三角形单元拼接的形式，这是球面网格划分中受力最均匀的单元形式，三角形的几何不变特性可以让每个网格节点都处于稳定的约束状态，不需要额外设置节点加强筋就能满足常规载荷下的刚度要求。内外两层网格的节点通过短腹杆连接，腹杆的角度经过反复校核，保证每根腹杆都只承受轴向力，避免出现受弯的情况，所有杆件的截面规格统一，在实际生产中可以采用标准型材切割下料，不需要单独定制异形截面构件，大幅降低加工与拼装的难度。

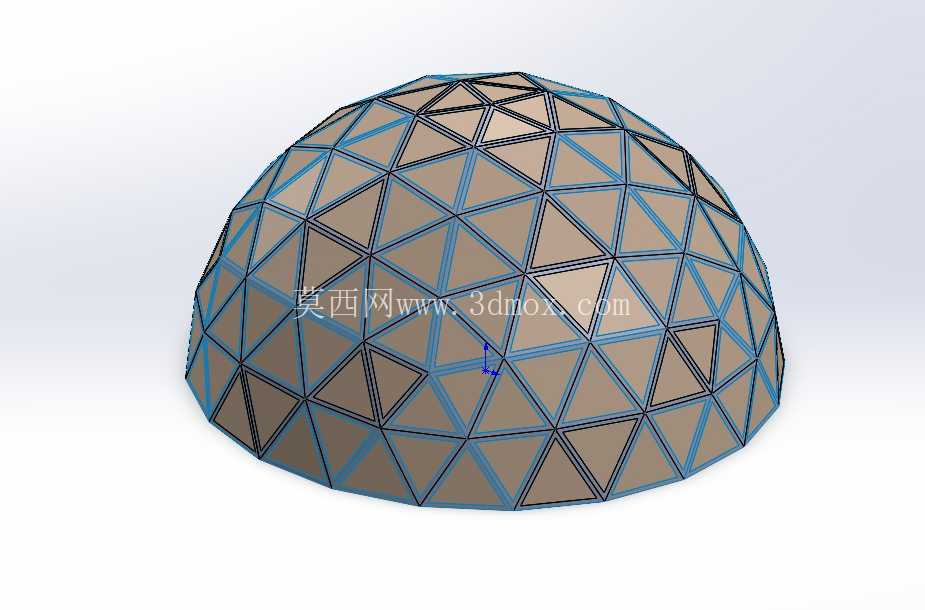

安装边界的设计上，底部所有杆件的端点都汇聚在同一水平的环形支撑梁上，每个节点都预留了与下部支撑结构连接的安装孔位，安装时只需要将穹顶整体吊装就位后，通过螺栓将底部节点与预埋的支撑环锁紧即可，不需要在高空做大量的杆件拼接作业，降低现场施工的安全风险。结构外层预留了防护面板的安装卡槽，后期可以根据使用场景的需求加装阳光板、金属彩钢板、防爆玻璃板等不同材质的围护面板，卡槽的位置设置在外侧网格的杆件上，不会破坏内侧网格的受力完整性，同时面板安装后可以将外部载荷直接传递到主受力网格上，避免面板出现局部凹陷变形。

从实际使用的功能特性来看，这种双层网格穹顶的内部无任何支撑立柱，整个半球覆盖范围内的空间可以完全利用，不管是作为设备防护罩放置大型检测设备，还是作为小型场馆的顶盖布置观展设施，都不会有结构构件遮挡使用空间。结构本身的镂空率可以根据需求调整，在需要通风散热的场景下可以不装围护面板，直接用网格结构作为防护栏，防止高空坠物落入防护区域，同时保证空气的自然流通；在需要封闭围护的场景下加装对应面板后，整体结构的密封性能可以满足户外防雨、防尘的使用要求，配合球面的自然排水坡度，雨水会沿球面自然滑落到底部的排水槽，不会出现顶部积水的问题。

设计过程中对杆件的受力做了多次迭代校核，针对不同地区的风载、雪载参数调整了杆件的壁厚与网格密度，在满足强度要求的前提下尽可能降低结构的自重，整个穹顶的所有构件都可以拆解为单根长度不超过2米的杆件，运输时可以打捆包装，不需要大型货运车辆就能完成转运，适合在交通不便的景区、山区站点等场景使用。节点的连接采用标准化的节点球设计，每个节点球上的连接杆件接口角度都经过精准定位，现场拼装时不需要做角度调整，只需要按照编号将杆件与节点球锁紧即可，拼装误差可以控制在毫米级，保证最终成型的穹顶球面度符合设计要求，不会出现局部凹凸变形的情况。
