全向移动麦克纳姆轮结构设计

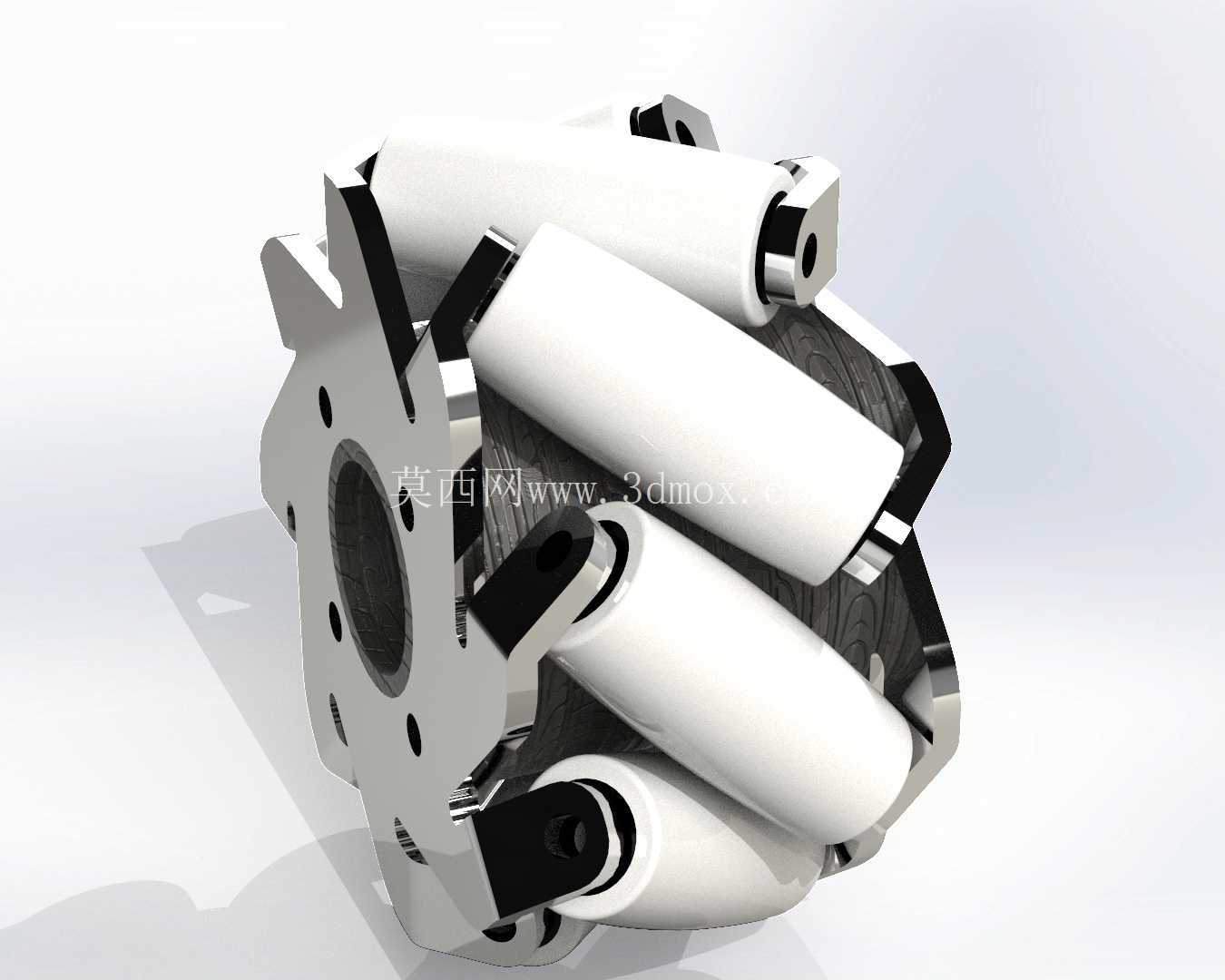

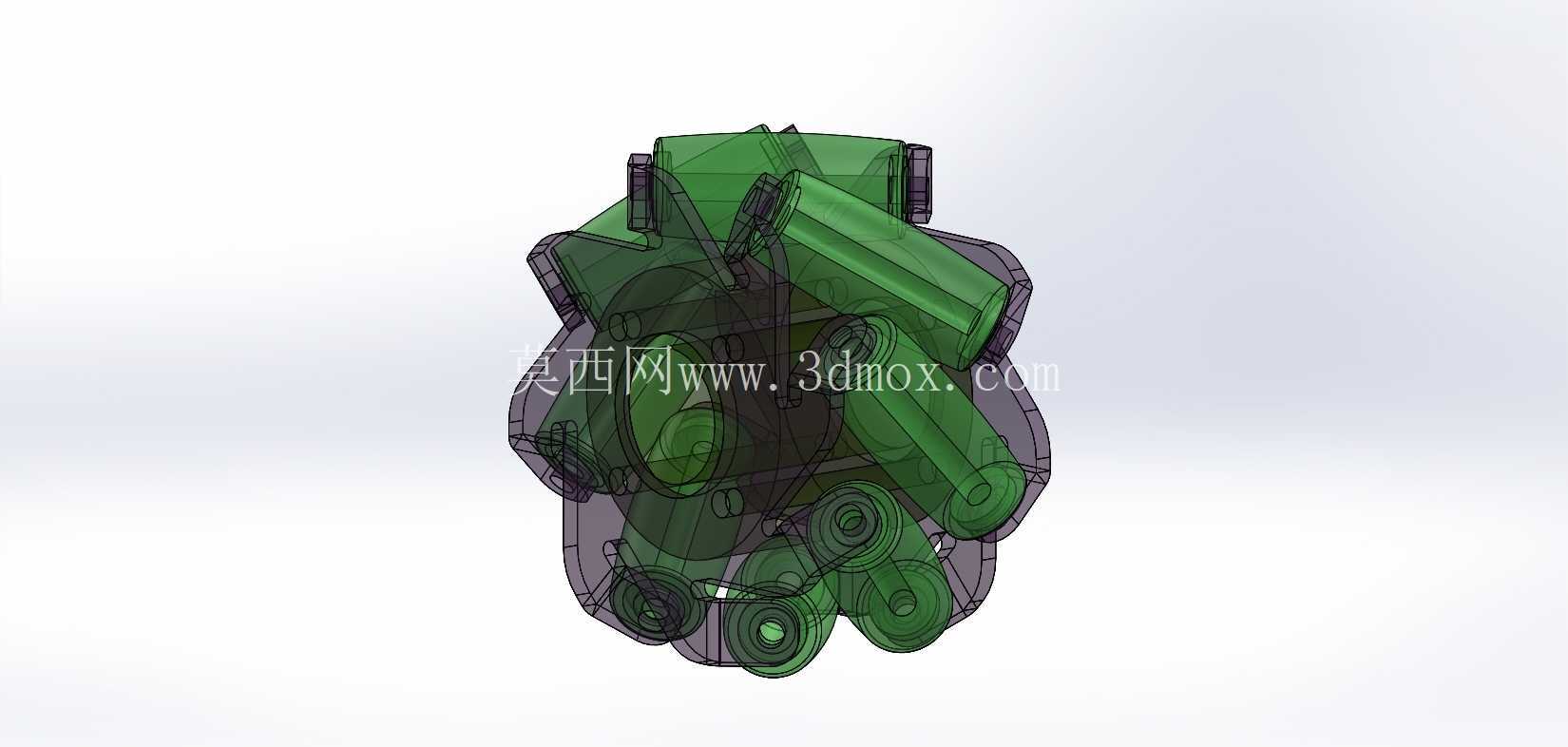

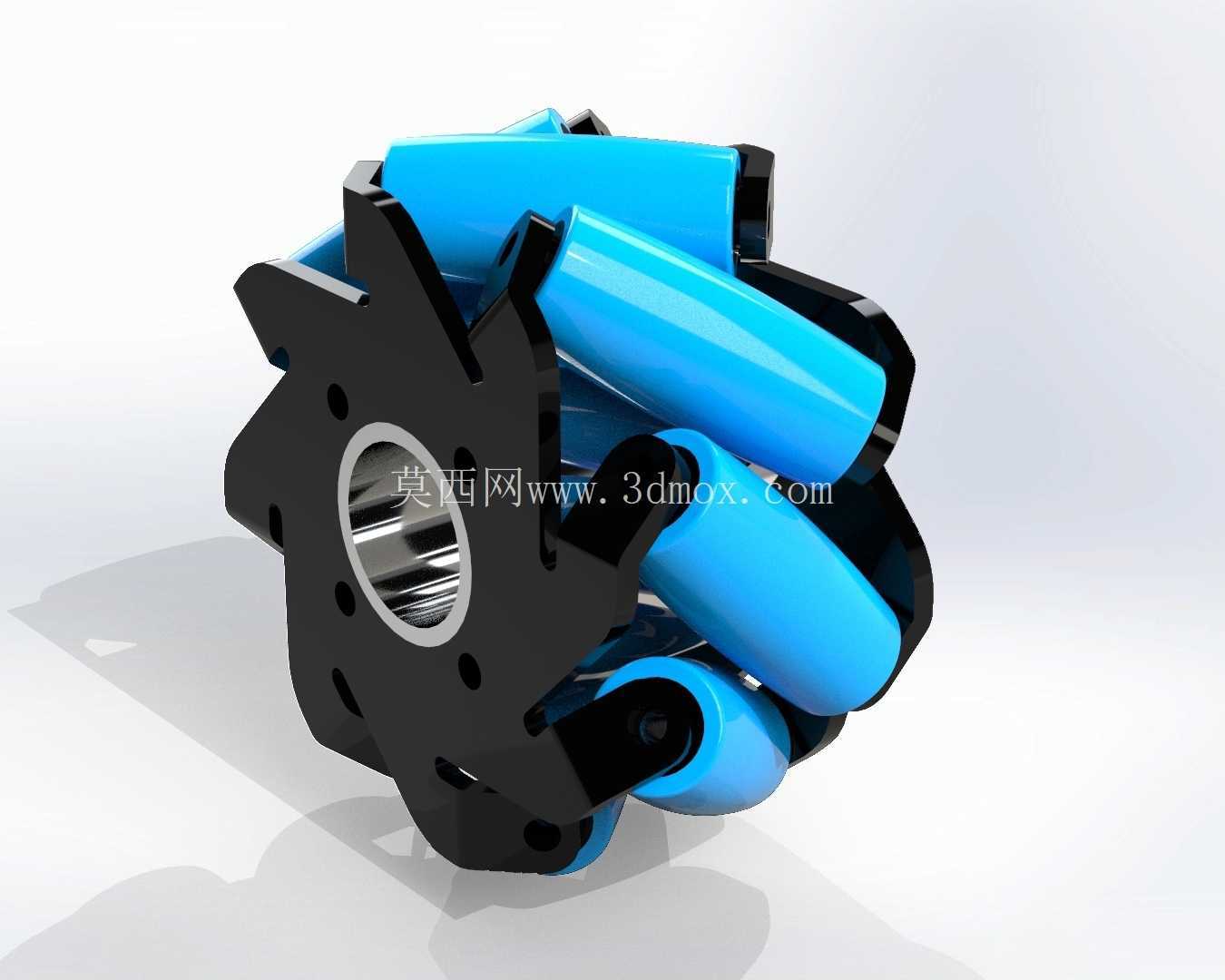

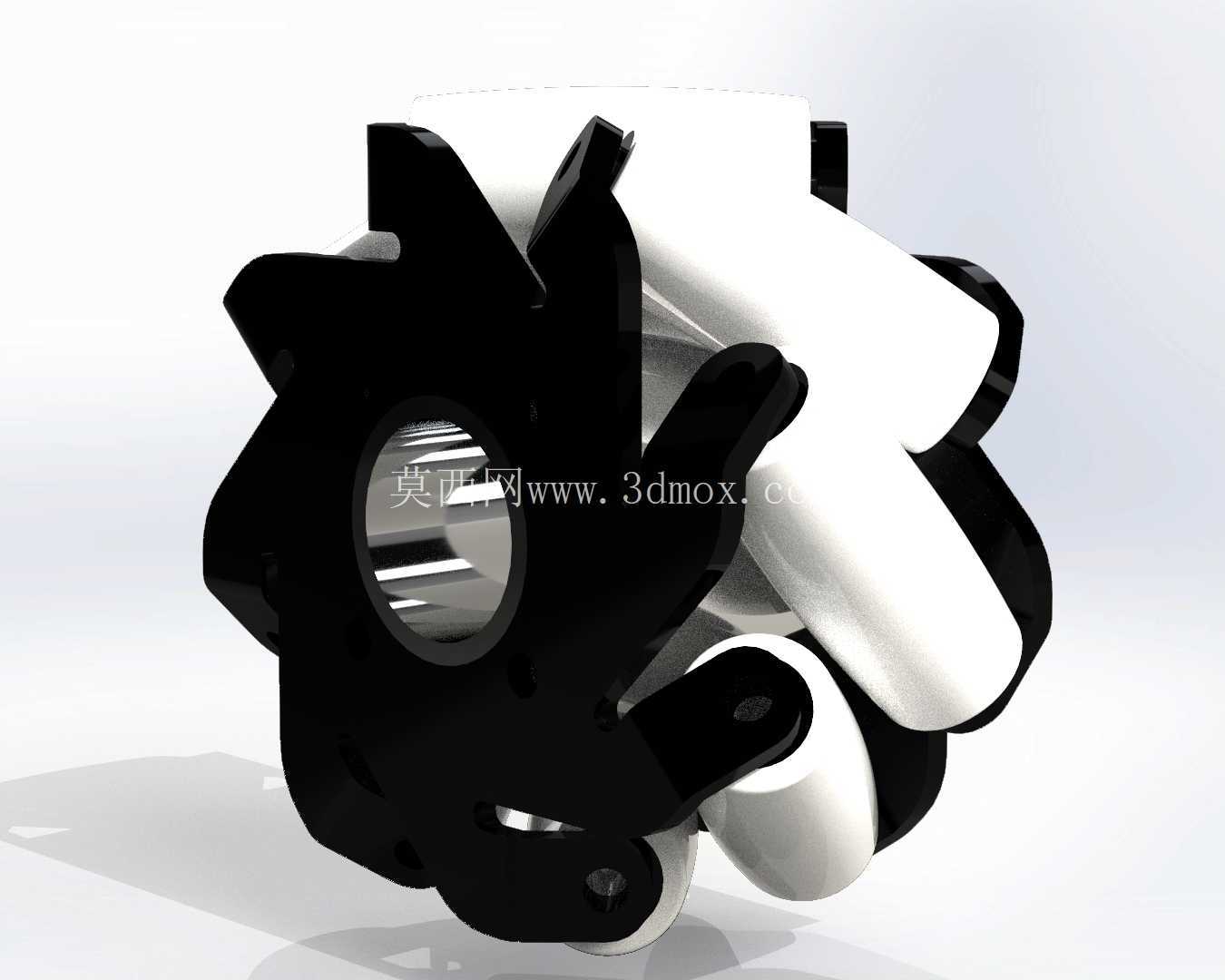

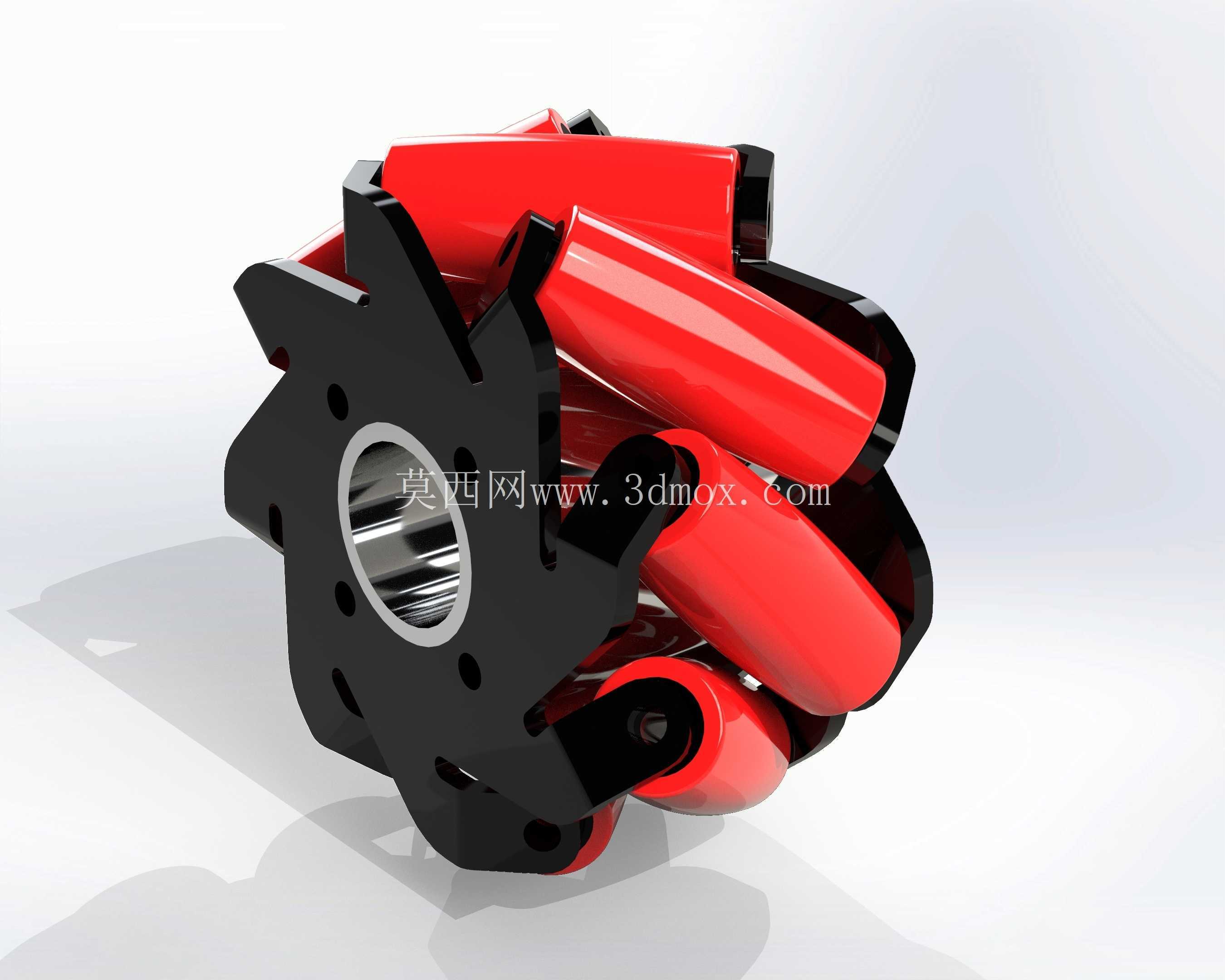

　　在AGV仓储转运、智能巡检机器人、窄通道作业平台、赛事竞技移动机器人这类对移动灵活性有极高要求的场景里，常规转向轮受转向半径限制，很难在局促空间内完成横移、斜向移动、原地自旋等动作，麦克纳姆轮正是为解决这类全向移动需求诞生的行走部件。这款麦克纳姆轮采用轮毂与周向分布辊子组合的经典结构，核心承载轮毂采用高强度硬质结构设计，中心设置带定位台阶的安装轴孔，孔壁做了适配标准传动轴的公差配合设计，轴孔周围均匀分布多个安装孔位，可通过螺栓与驱动法兰、电机输出轴端直接锁紧，安装时需保证轮毂端面与驱动轴的垂直度，避免轮组转动时出现端面跳动影响行走精度。

　　轮毂周向呈45度夹角交错分布多组独立辊子，每根辊子的外轮廓母线都经过特殊修型，所有辊子组合后形成的外包络面为完整圆柱面，保证轮组着地时始终有足够的接触面积，不会出现行走过程中的颠簸跳变。辊子自身采用高耐磨、高摩擦系数的包覆材质，内部通过微型轴承与辊子轴连接，可绕自身轴线自由转动，这一结构是实现全向移动的核心：当四个麦克纳姆轮按照指定旋向组合布置在移动底盘四角时，通过控制不同轮子的转速与转向，利用辊子的分速度矢量合成，就能让底盘在不改变自身朝向的前提下，完成前后直行、左右横移、斜向平移、原地零半径转向等任意方向的移动动作，完全不需要预留传统轮系的转向空间。

　　设计过程中需要重点控制几个关键边界：首先是轮毂的整体同轴度，所有辊子安装座的定位基准必须与中心轴孔保持严格同轴，否则轮组转动时辊子的外包络圆会出现失圆，直接导致行走阻力增大、辊子偏磨甚至底盘抖动；其次是相邻辊子之间的间隙控制，间隙过大会导致着地时出现连续的冲击振动，间隙过小则会在辊子转动时出现干涉摩擦，损耗驱动功率；另外辊子的安装角度必须严格保持45度倾角，角度偏差会直接导致速度矢量合成出现误差，让底盘的实际移动轨迹偏离控制指令，在高精度对位场景下会直接影响作业精度。

　　从安装适配性来看，这款轮组的中心安装孔可适配多数常规中小功率驱动电机的输出轴规格，轮毂上的安装孔位预留了足够的调节余量，可兼容不同孔距的驱动法兰安装，轮组整体宽度控制在合理范围内，不会过多占用底盘的侧向安装空间，适合在自重50kg以内的中小型移动平台上使用。实际应用中，这类轮组对地面平整度有一定要求，过于粗糙或有明显凸起沟壑的地面会导致部分辊子悬空，降低抓地力影响移动精度，更适合在平整的环氧地坪、硬化室内地面使用。日常维护时需要定期清理辊子缝隙中卡入的杂物，检查辊子转动是否顺畅，若出现辊子包覆层磨损过度、轴承卡滞的情况需要及时更换对应辊子，避免影响整个轮组的行走性能。在建模过程中，所有辊子的阵列角度、轮毂的安装孔位分布都经过参数化约束，可根据实际负载需求快速调整轮径、辊子数量、安装孔距等参数，适配不同承载等级的移动平台设计需求，结构上没有冗余的复杂零件，加工装配难度低，辊子作为易损件可单独拆卸更换，后期维护成本较低。
