商用四旋翼无人机分体式机架结构设计

这款四旋翼机架的设计初衷，是面向商用低空作业场景的载荷适配需求，区别于消费级玩具类无人机的一体化注塑机架，它采用各部件分体独立设计的结构逻辑，能适配不同载荷等级的作业任务，不管是低空航拍测绘、园区安防巡检，还是小范围物资投送、农林植保小样喷施，都能通过更换对应安装位的功能模块完成适配，不需要重新定制整体机架结构。

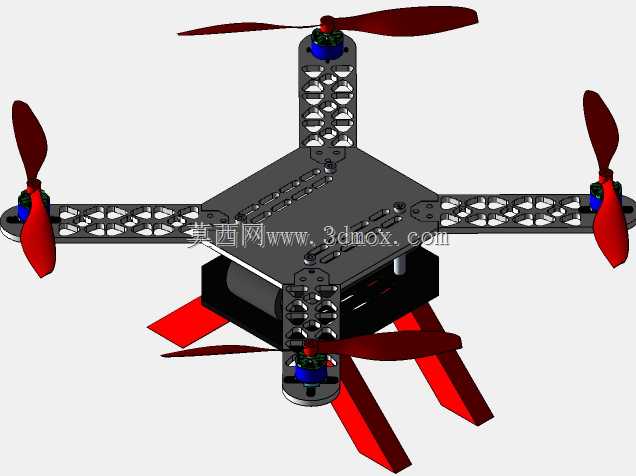

从结构设计细节来看，机臂部分采用镂空减重的格栅式结构，在保证结构抗弯强度的前提下尽可能削减无效自重，毕竟多旋翼飞行器的自重直接影响续航时长与有效载荷上限，每减少10g的机架自重，就能对应提升约1.2%的载荷冗余或者续航表现。四个机臂与中心主板的连接采用快拆式定位孔位设计，日常转场运输时可以快速拆解机臂，缩小收纳体积，作业时通过定位销与锁紧螺丝完成固定，能抵消飞行过程中螺旋桨转动带来的振动偏移，保证机臂端电机的安装同轴度，减少飞行过程中的动力损耗。

中心承载板采用上下双层叠合的结构设计，下层预留了飞控模块、电调、电池组的安装槽位，所有走线都可以通过板件上预留的穿线孔规整排布，避免飞行过程中线材晃动干扰飞控传感器的工作精度；上层预留了通用载荷安装孔位，孔位间距兼容市面上主流的航拍云台、投放机构、测绘模块的安装尺寸，不需要额外打孔改造就能完成功能模块的固定。起落架部分采用斜撑式支脚结构，支脚向外倾斜延伸出足够的安全距离，降落时能避免下方挂载的功能模块直接触地磕碰，同时支脚的安装位置避开了下视传感器的探测视角，不会干扰定高、避障模块的正常工作。

安装边界方面，机臂端的电机安装位适配标准规格的无刷电机，孔位兼容22、23系列电机的安装尺寸，螺旋桨适配对应拉力等级的正反桨，中心板的电池仓能容纳不同容量的锂聚合物电池，安装时只需要保证电池重心与机架中心重合，就能避免飞行过程中出现重心偏移导致的姿态不稳问题。整个机架的结构设计没有冗余的装饰性部件，所有结构特征都服务于强度提升、减重、安装适配这三个核心需求，分体式的设计也方便后期维护更换，单个机臂出现碰撞损坏时不需要更换整个机架，只需要替换对应损坏的部件即可，能有效降低商用场景下的设备维护成本。
