带支架螺旋桨的小型航模动力组件

在航模、小型无人机以及微型动力实验装置的开发场景中，动力输出单元的匹配度直接决定整套设备的运行稳定性与动力效率，这套带安装支架与配套螺旋桨的小型动力组件，正是针对小负载低空飞行器、桌面级动力测试场景设计的核心动力部件。从实际使用场景来看，这类动力单元常应用于起飞重量在一千克以内的固定翼航模、多旋翼小型无人机，也可作为小型风力发电实验台、微型流体驱动装置的动力输出端，适配低电压直流供电场景，能够在轻量化安装条件下提供稳定的扭矩输出。

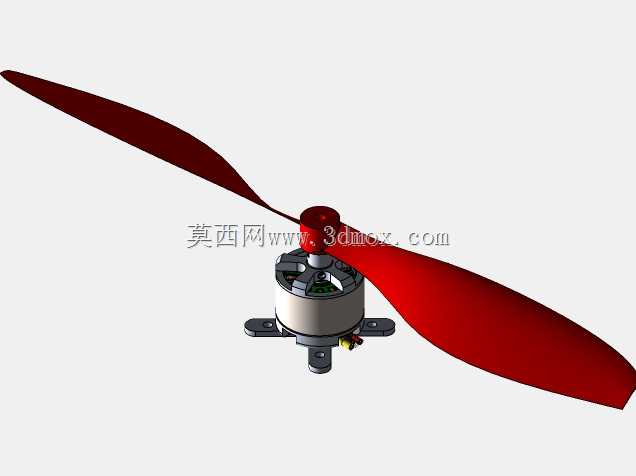

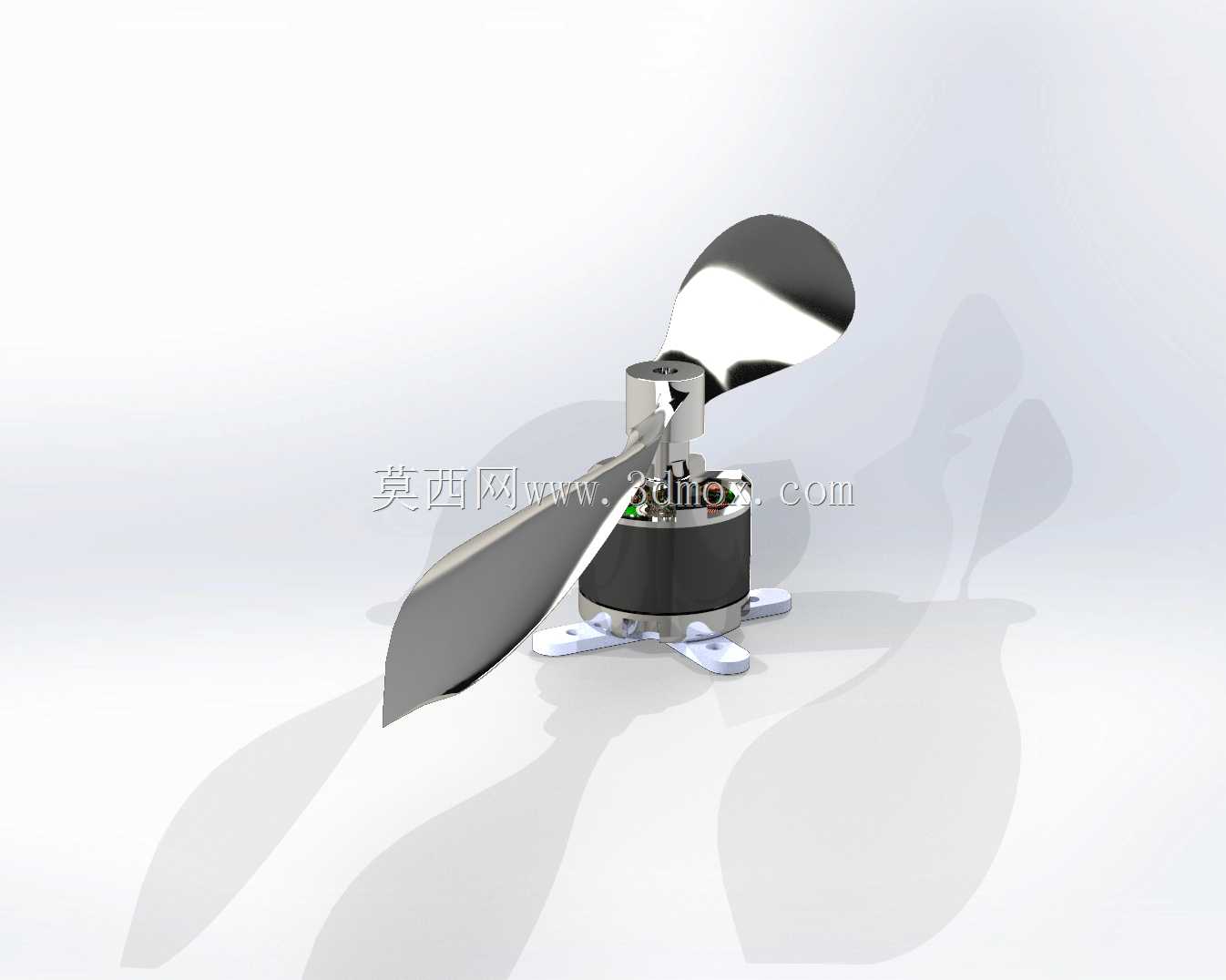

从功能特性上看，该组件整合了动力输出主体、安装固定支架与匹配桨叶三个部分，省去了使用者单独匹配桨叶规格、设计安装转接件的步骤。电机本体采用外转子结构设计，转动惯量控制合理，配合配套的两叶螺旋桨，能够在额定转速区间内保持较高的推进效率，避免桨叶与电机KV值不匹配导致的过载、发热问题。配套的安装支架采用四点式固定脚设计，每个固定脚都预留了标准安装孔位，安装时可直接通过螺丝将支架固定在设备的动力安装平面上，不需要额外设计转接结构，能够大幅缩短原型机的装配调试周期。

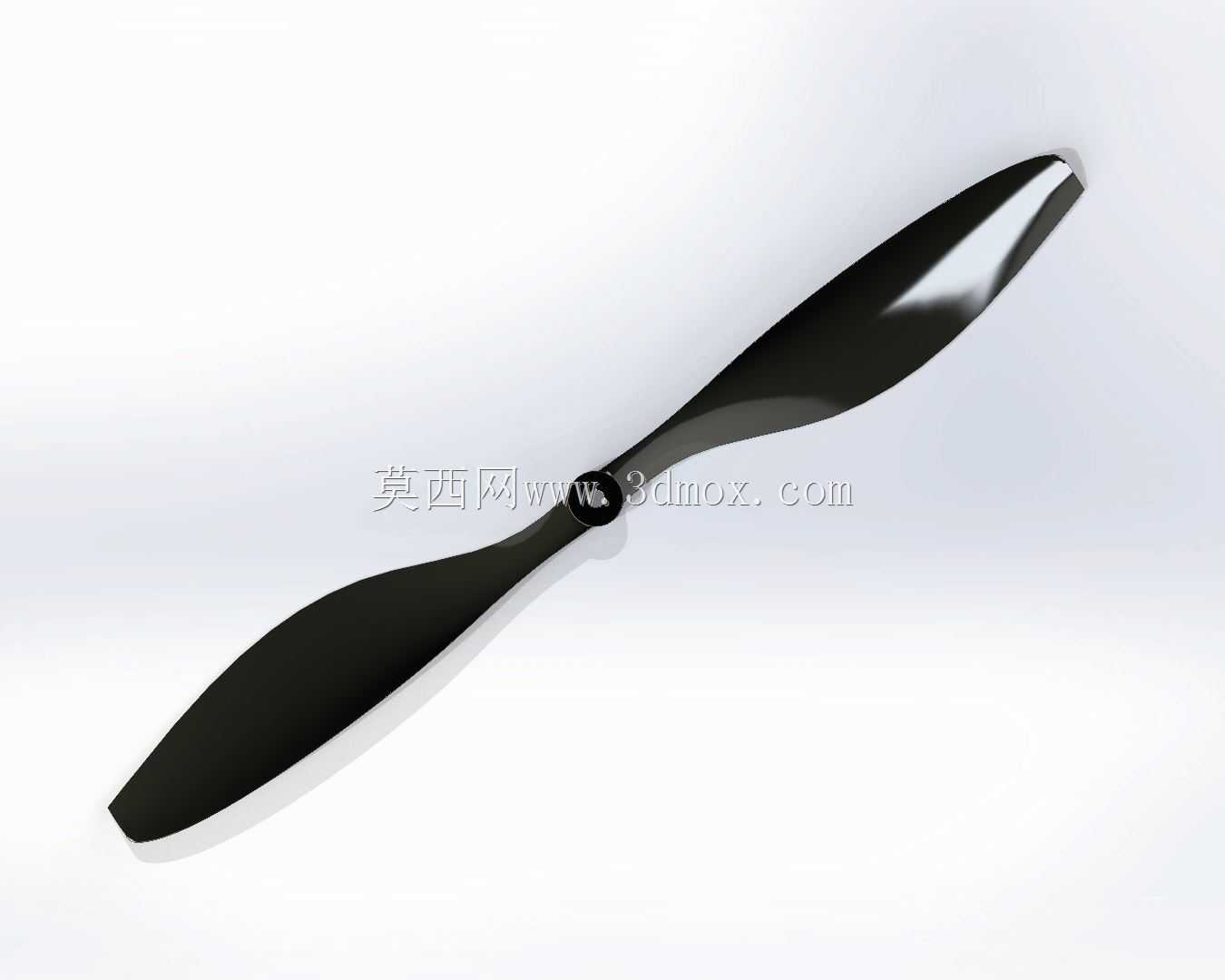

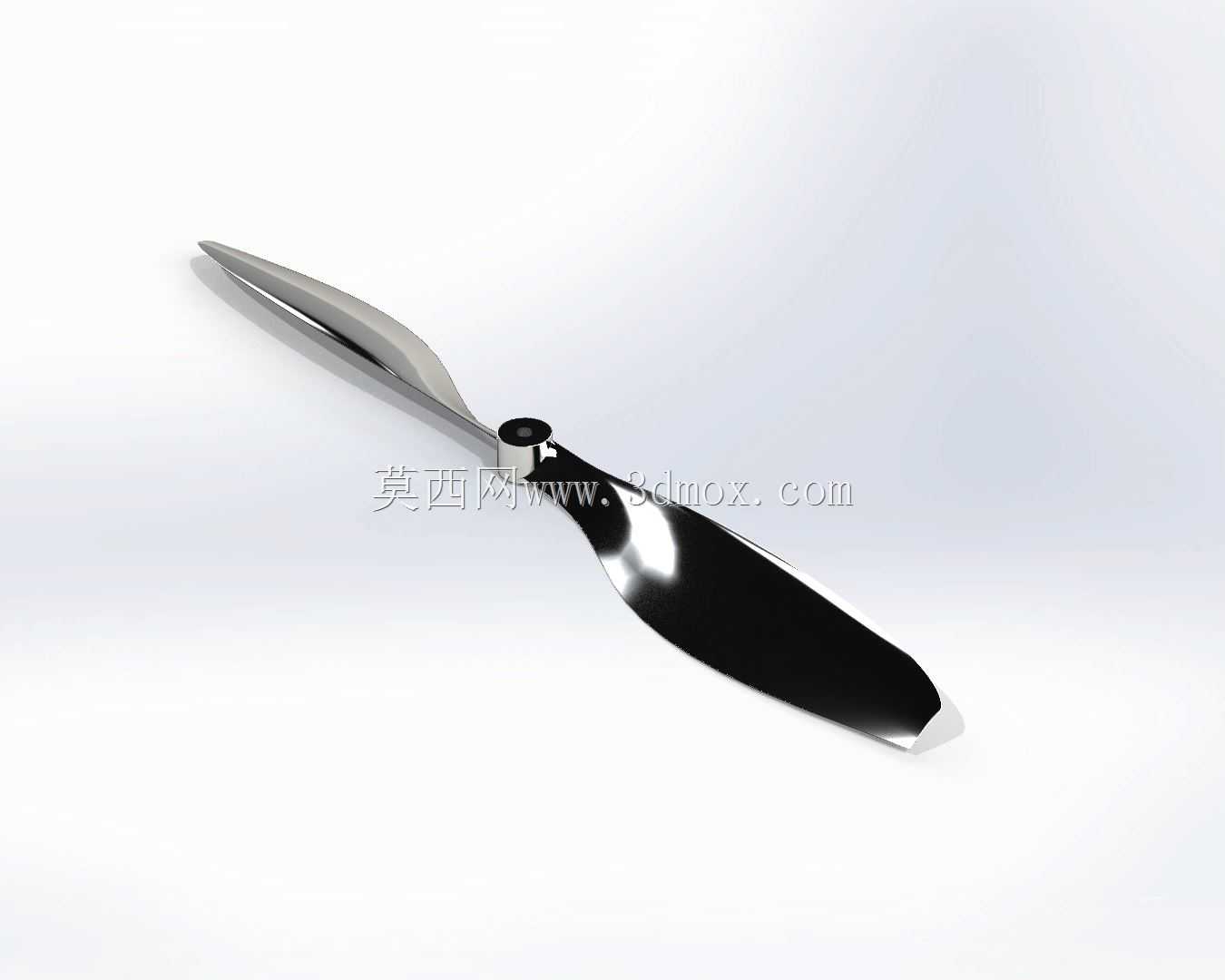

设计过程中，首先围绕动力匹配逻辑确定核心参数，针对920KV的转速特性，选定螺距、直径与之匹配的1045规格螺旋桨，确保在常用油门区间内电机工作在效率最优区间，避免大负载下电机温升过快。安装支架的结构设计充分考虑了轻量化与刚性的平衡，支架支臂采用斜向加强结构，既能够抵消螺旋桨高速转动时产生的震动，避免震动传递到机身导致飞控传感器采样异常，又尽可能控制了支架自身重量，减少不必要的动力损耗。电机本体与支架的连接位采用同轴定位设计，装配时能够快速保证电机输出轴与安装平面的垂直度，避免螺旋桨转动时出现动平衡偏差，降低高速转动下的震动噪音与结构疲劳风险。

从安装边界来看，整套组件的安装 footprint 由四个固定脚的孔位间距决定，安装平面仅需要预留对应孔位的安装空间即可，不需要额外的沉台或者避让结构，电机本体的径向尺寸控制紧凑，在多旋翼布局的机架上安装时，相邻机臂的动力组件不会出现干涉问题。螺旋桨的转动半径经过匹配校核，安装后只要保证机架机臂长度满足桨叶转动的安全距离，就不会出现桨叶碰擦机身的问题。日常调试过程中，只需要保证螺旋桨的动平衡校准到位，固定螺丝按照规定扭矩锁紧，就能够保证动力单元长时间稳定运行，在日常的航模试飞、小型动力装置测试场景下，这套整合式的动力组件能够有效降低设计选型的工作量，提升原型机组装的效率。
