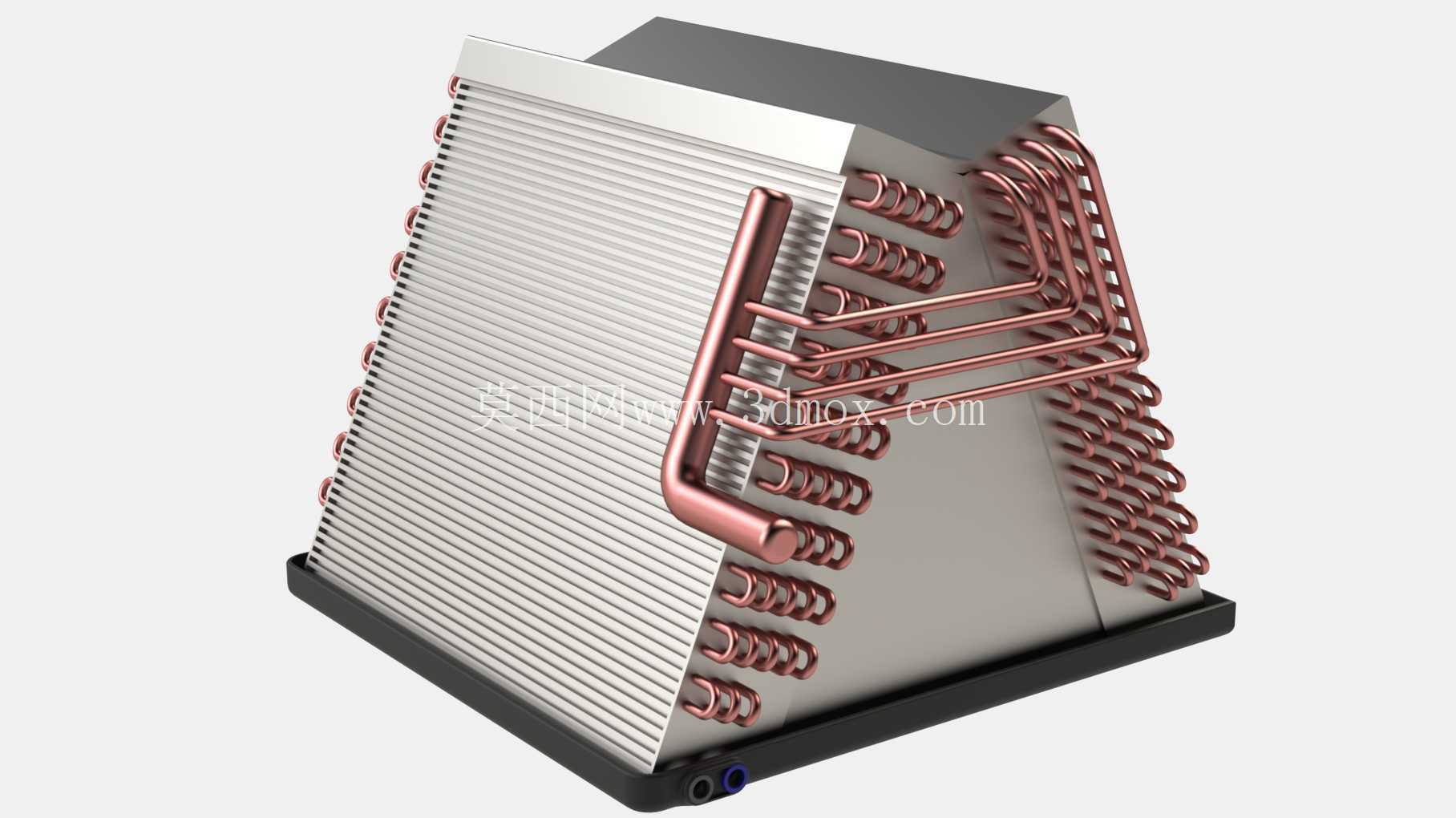

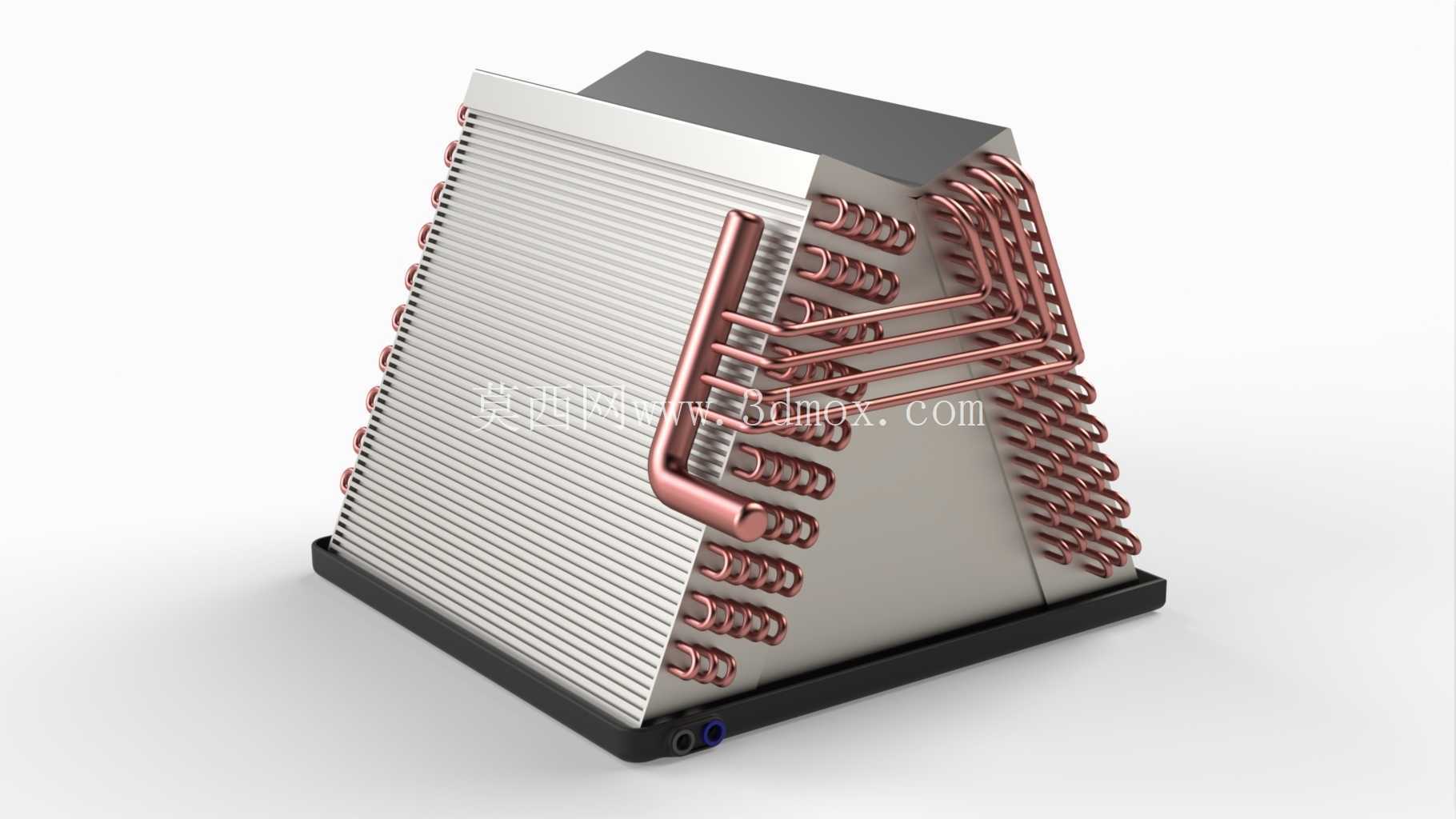

梯形翅片式蒸发器盘管换热组件

　　这款梯形结构的翅片式蒸发器盘管，是制冷换热回路里的核心换热部件，日常在小型低温制冷机组、机柜温控散热单元、小型工业冷风机这类需要气液相变换热的场景里应用广泛，和常规平直排布的蒸发器不同，它采用了梯形收窄的翅片组布局，能在有限的安装空间里最大化拓展换热接触面积，同时适配侧向进出风的风道走向，减少风阻带来的风量损耗。从结构设计逻辑来看，整体采用紫铜盘管穿铝翅片的经典组合，紫铜材质的管路弯折成多回程蛇形排布，每一段弯折的管段都紧密贴合翅片翻边孔，胀管工艺保证管壁和翅片之间没有接触间隙，避免接触热阻拉低整体换热效率；盘管的进出液端设置在组件底部侧边，和制冷回路的毛细管、回气管路对接时不需要额外做长距离管路弯折，能减少管路弯折带来的冷媒流动阻力。

　　翅片组采用梯形变截面设计，迎风面宽度大于背风面，气流穿过翅片间隙时会随着截面收窄逐步提升流速，让翅片表面的冷量能被气流充分带走，避免常规等截面翅片组背风侧容易出现的气流死区，减少结霜不均匀的问题。安装边界上，组件底部设置了一体化的黑色安装底座，底座上预留了固定安装孔位，不需要额外制作安装支架就能直接固定在机组仓内的安装平面上，底座的高度预留了盘管底部和安装面之间的间隙，避免凝露产生的积水直接浸泡管路焊点，提升长期运行的可靠性。

　　实际运行过程中，低温低压的液态冷媒从底部进液端进入盘管内部，沿着蛇形管路流动的过程中逐步吸收流经翅片的气流热量，相变为气态后从回气端回到压缩机完成制冷循环，多组并排的盘管支路采用等长度设计，能保证每个支路的冷媒流量分配均匀，不会出现部分管路冷媒过量结霜、部分管路换热不足的问题。翅片表面采用平直冲压成型，没有额外的开窗或者波纹结构，虽然换热系数略低于开窗翅片，但更适合粉尘较多的工业应用场景，日常维护时只需要用压缩空气从迎风面吹扫就能清理积尘，不会出现翅片缝隙积尘堵塞难以清理的问题。

　　盘管的弯折部位都采用了大圆弧弯折工艺，弯折处的管路截面变形率控制在5%以内，不会因为弯折导致管路通径变小影响冷媒流动，所有管路和翅片的组装都采用无焊接整体胀接，除了进出液端的接口焊点外，组件本身没有多余的焊接点，能大幅降低长期运行过程中冷媒泄漏的概率。整体梯形的外形设计，除了优化风道流场之外，也能适配特定安装空间的斜面布局，比如嵌入式冷柜的背部仓体、异形机柜的内部散热仓，不需要对原有设备的仓体结构做额外修改就能直接适配安装，相比常规矩形蒸发器，在同体积下的有效换热面积能提升12%左右，同时风阻降低8%，在小风量风机的搭配下也能达到设计要求的换热量。
