竞赛级Ares Pro无刷电动机结构设计

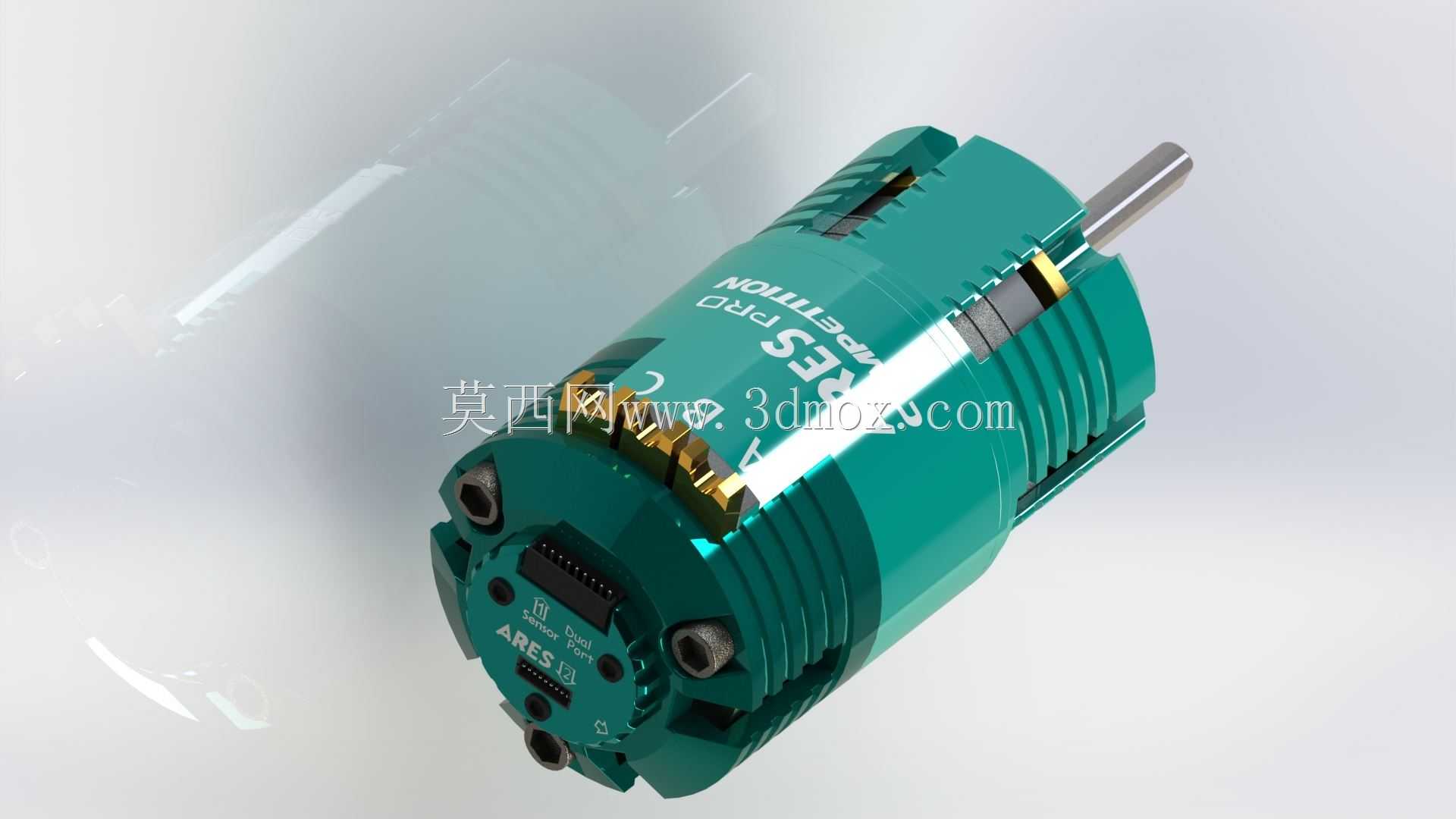

　　这款无刷电动机的结构设计，核心面向高功率密度的竞赛级动力场景，在航模、竞速遥控车、小型竞技机器人这类对动力响应、重量控制有严苛要求的应用场景中，这类外转子无刷结构的动力单元，是当前小功率高转速动力输出的主流选型方向。从结构布局来看，整机采用一体化散热壳身设计，外壳表面加工有轴向分布的散热鳍片，鳍片的开槽深度与间距经过匹配，在高转速运行时可借助转子带动的气流实现被动散热，无需额外加装散热风扇即可满足持续大负载工况下的温升控制要求，这一设计也直接压缩了整机的轴向尺寸，为安装端留出了更多适配空间。

　　输出轴采用标准直径的硬化钢轴，轴伸端做了定位扁位加工，可直接匹配常规的电机安装座、传动齿轮或者桨夹，无需二次加工即可完成装配，轴与端盖的配合处采用双轴承支撑结构，靠近输出端的轴承选用大接触角的深沟球轴承，可承受径向与轴向的复合载荷，抵消传动端带来的侧向力，尾端轴承采用小尺寸深沟球轴承做辅助定位，保证转子在高转速下的同轴度，避免扫膛问题出现。定子部分采用集中绕组布局，绕组的出线端集成在尾端的接线座上，接线座做了绝缘隔离设计，三相接线端的焊盘间距留足了安全爬电距离，可适配不同线径的硅胶动力线焊接，同时尾端预留了霍尔传感器的安装位，既可以支持无感驱动方案，也可加装霍尔元件实现有感启动，满足不同驱动控制的需求。

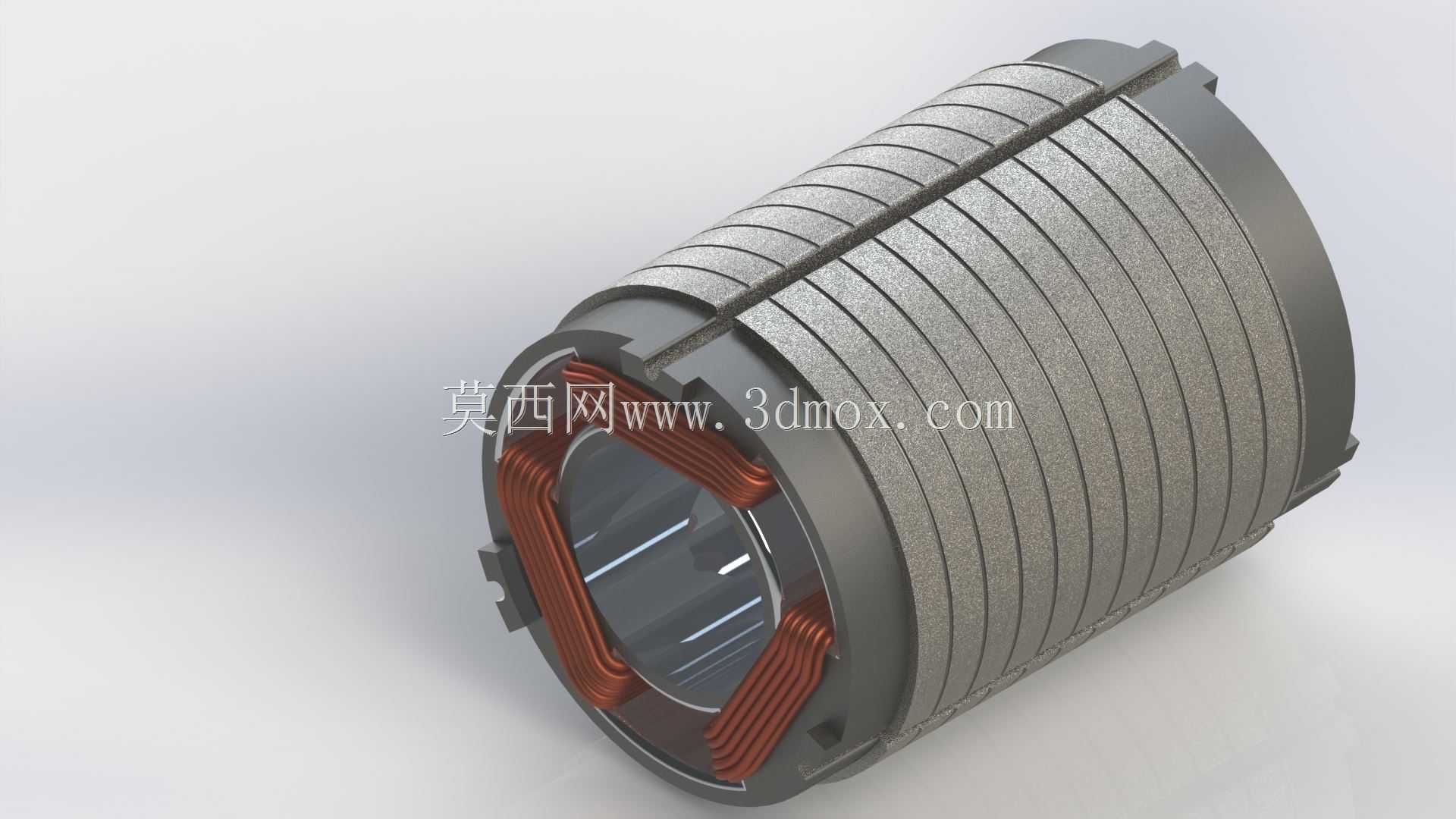

　　转子部分采用多极磁钢结构，磁钢通过耐高温结构胶粘接在转子壳内壁，磁钢与定子铁芯的气隙控制在0.2mm到0.3mm之间，既保证磁通量的有效利用，也避免加工公差带来的运转摩擦，转子壳做了动平衡校正，在最高设计转速范围内运转时不会出现明显的振动，可降低传动端的疲劳损耗。从安装边界来看，电机的安装孔位采用标准的跨距设计，机壳外径、安装孔中心距都匹配当前主流竞赛级动力的安装规格，可直接替换同规格的其他型号无刷电机，无需修改安装支架的孔位，整机的出线方向沿尾端轴向引出，不会占用径向安装空间，在空间紧凑的设备舱内也能完成布线。在实际使用场景中，这类电机可通过调整绕组的匝数适配不同的电压等级，低匝数版本可支持更高的转速，适配直驱桨叶的航模场景，高匝数版本可输出更大的扭矩，匹配带减速组的遥控车或者机器人关节动力场景。设计过程中针对机壳的壁厚做了优化，在保证结构强度、避免高速运转下壳身形变的前提下，尽可能削减了非受力区域的壁厚，降低整机的自重，同时机壳表面做了硬质阳极氧化处理，既提升了表面的耐磨性能，也增强了外壳的散热效率，避免长时间运行后外壳温度过高影响周边零部件。

　　端盖与机壳的配合采用止口定位，通过圆周分布的紧固螺丝完成锁紧，装配时可保证两端轴承的同轴度，后期维护拆解时也不会破坏定位精度，接线端的绝缘座采用耐高温的工程塑料材质，可承受绕组持续工作带来的高温，避免长期高温下出现绝缘失效的问题。针对竞赛场景下常见的过载、急加速工况，转子磁钢的固定额外增加了卡簧限位结构，避免急加减速时磁钢受离心力影响出现移位，定子铁芯采用高导磁率的硅钢片叠压而成，叠片间做了绝缘处理，降低高频运转下的铁损，提升电机的能量转换效率，减少无效发热。整机的所有转动部件都经过动平衡校准，剩余不平衡量控制在G2.5级以内，高转速运转时的振动幅度可控制在极小范围内，不会对搭载设备上的精密传感器造成干扰，这一特性对于搭载陀螺仪、加速度计的竞速设备来说尤为重要，可避免动力振动影响传感数据的准确性。
