高剪切湿式混合制粒设备结构设计

在制药固体制剂生产、化工粉体改性、食品添加剂造粒的生产环节中，湿法制粒始终是决定成品颗粒均匀度、溶出速率、后续压片/包装工序良率的核心工序，传统槽式混合加摇摆制粒的分体式工艺，存在物料转运污染风险、批次间参数一致性差、剪切力不足导致细粉占比过高的痛点，这款高剪切湿式造粒设备的结构设计，正是针对这些产线实际痛点展开的三维建模落地。

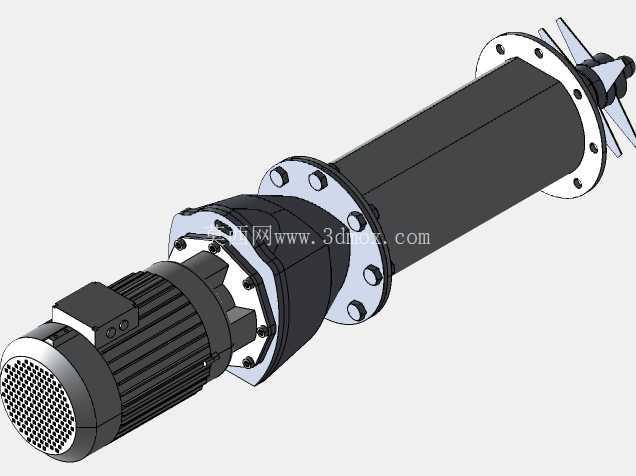

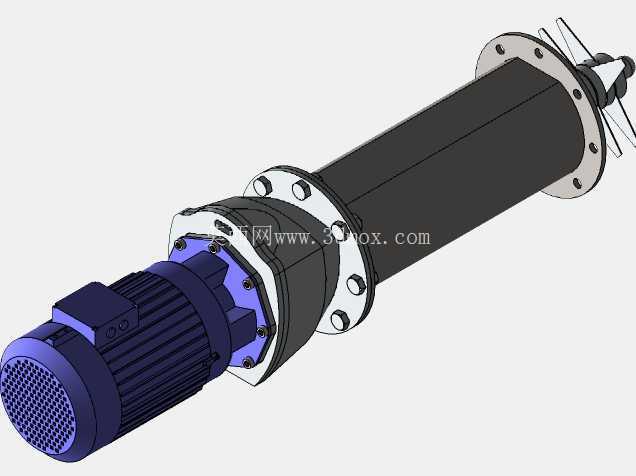

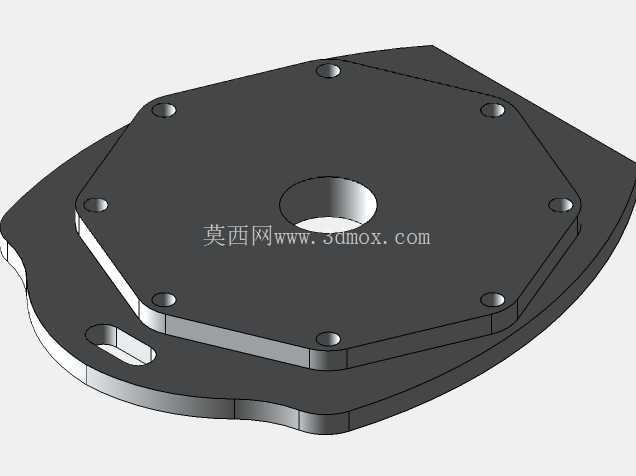

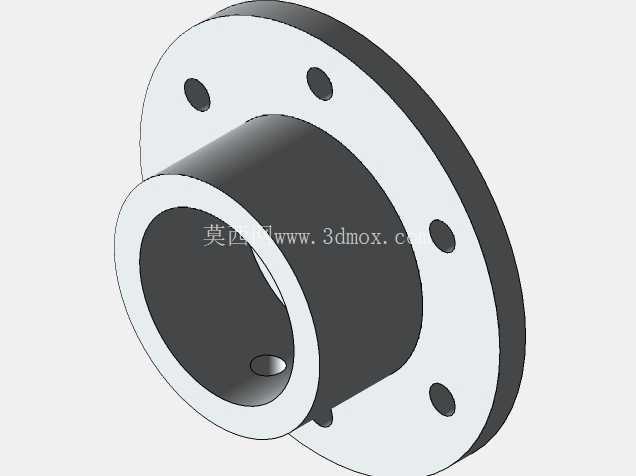

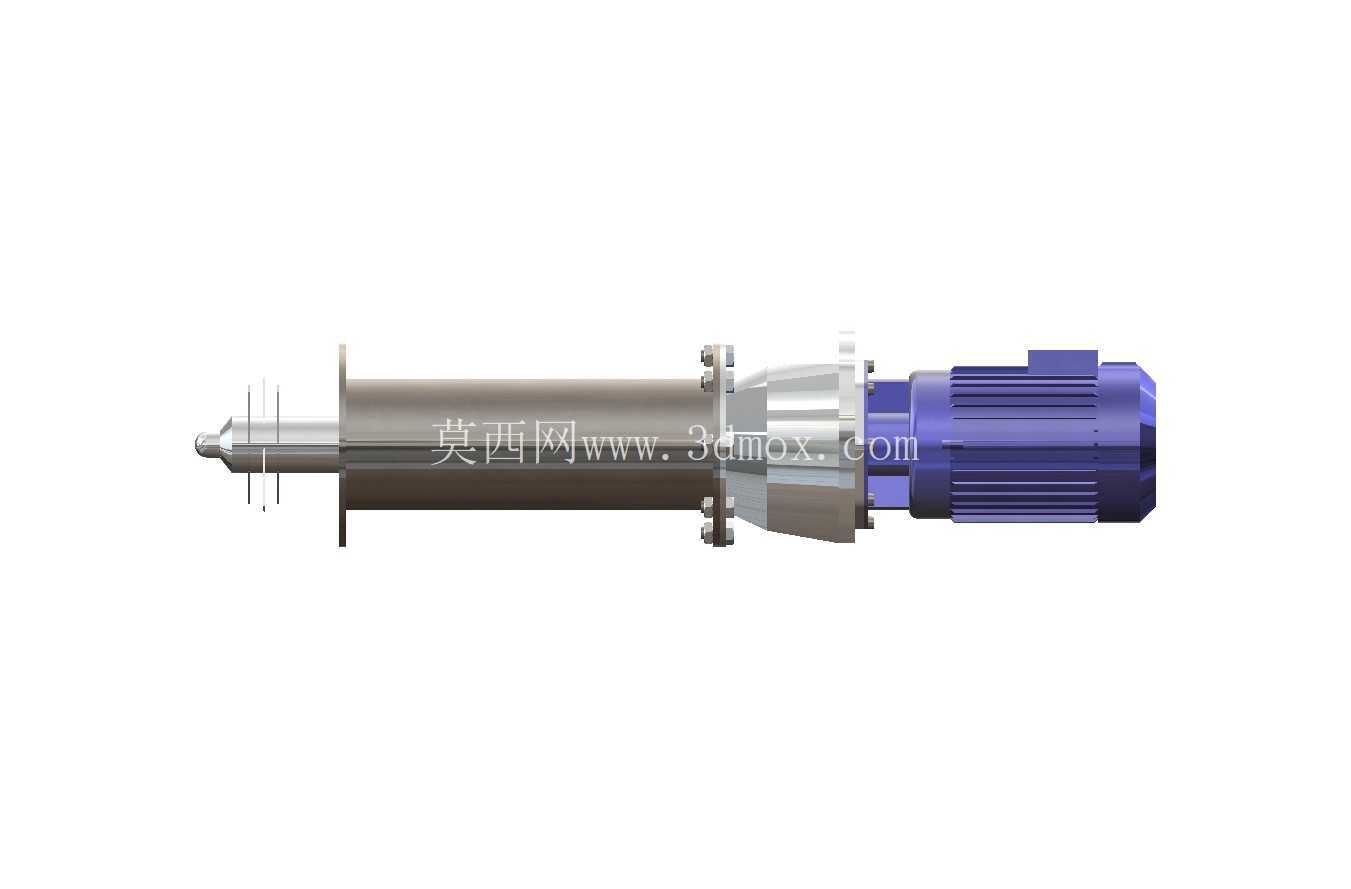

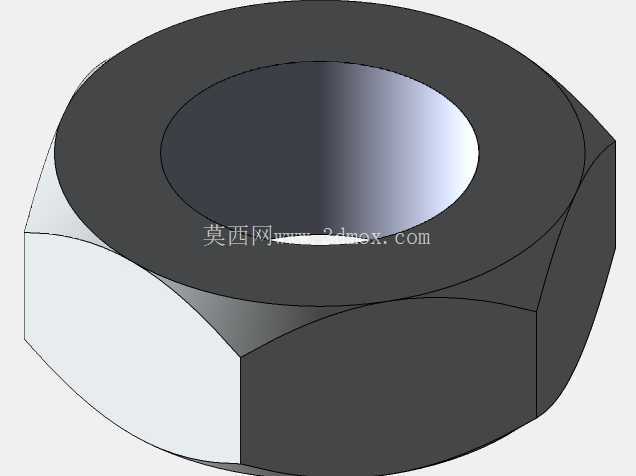

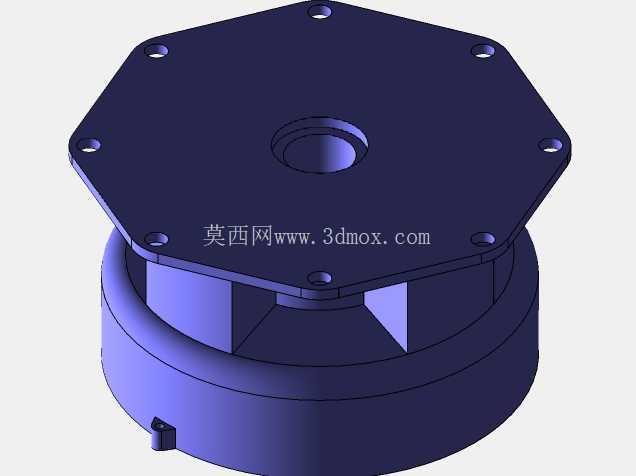

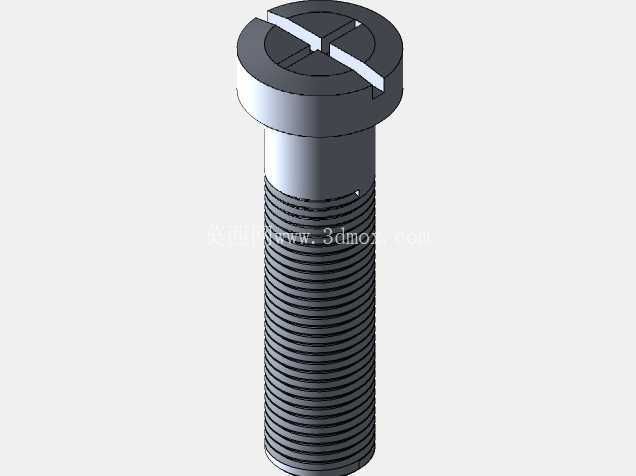

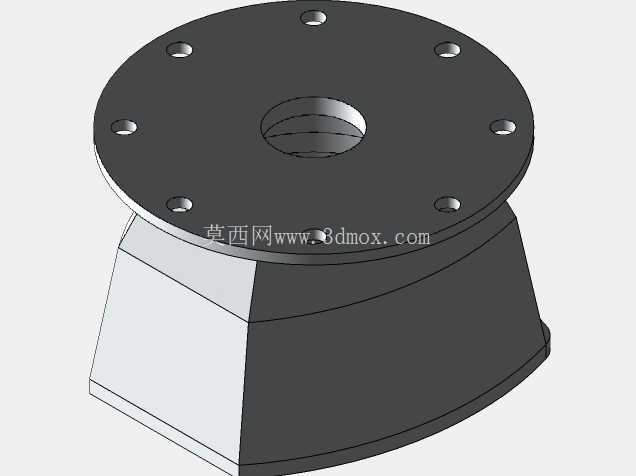

从设备的安装边界来看，整机采用卧式同轴直驱布局，驱动端与制粒腔体通过法兰刚性连接，整体轴向长度控制在1.2米范围内，最大回转直径为320毫米，安装时仅需预留驱动端接线、腔体端进料口与出料口的操作空间，无需额外搭建复杂的钢架平台，可直接适配现有车间1.1米高度的标准设备安装台面，地脚螺栓孔位采用通用的150毫米间距布局，能够直接替换多数老旧产线的同功率等级制粒设备，减少产线改造的土建与安装成本。

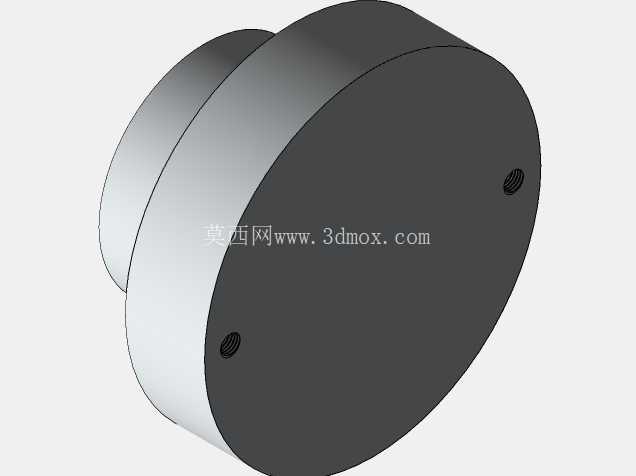

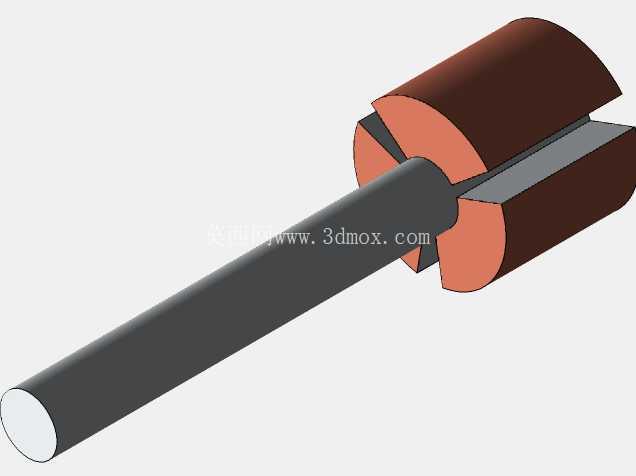

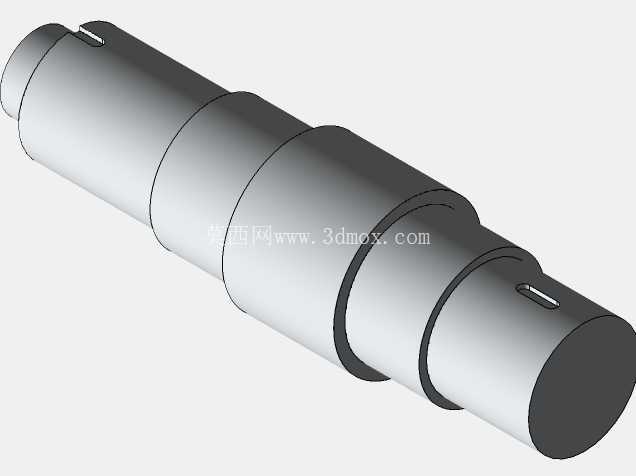

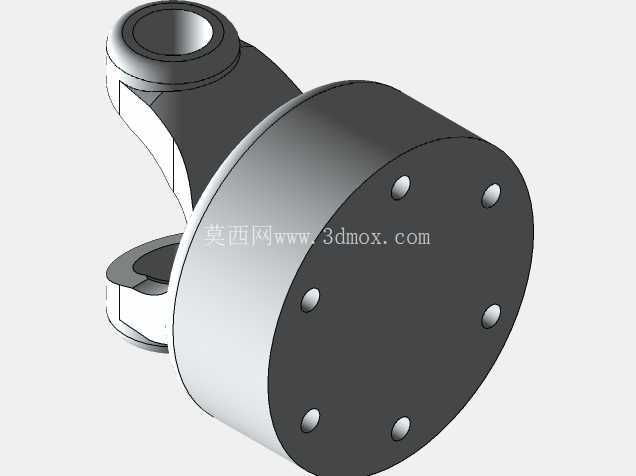

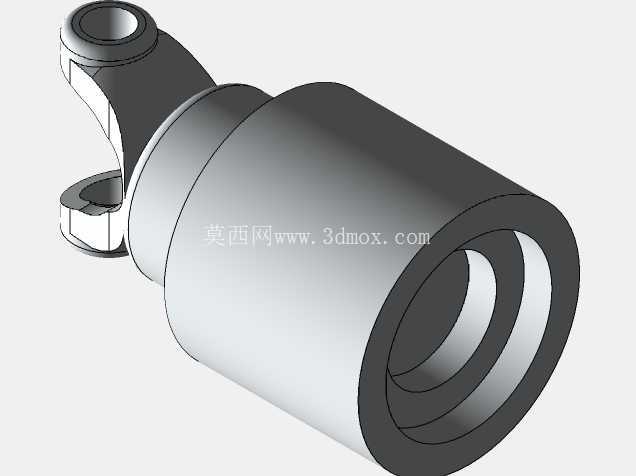

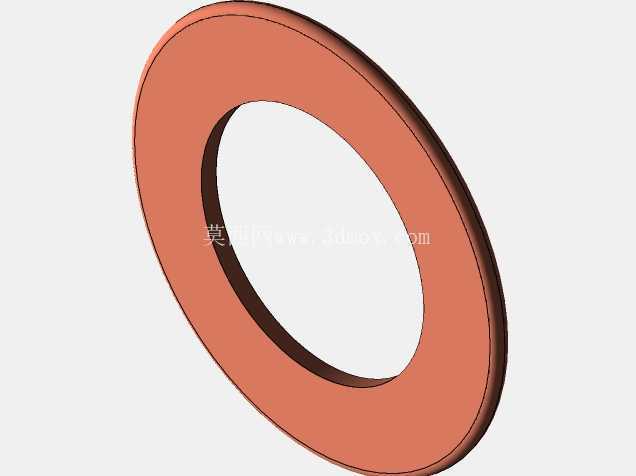

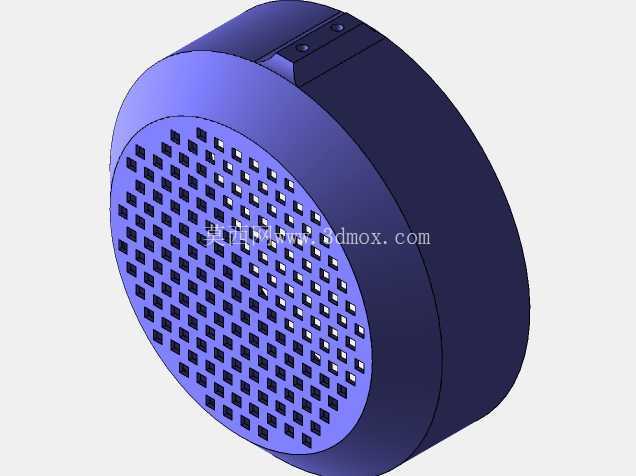

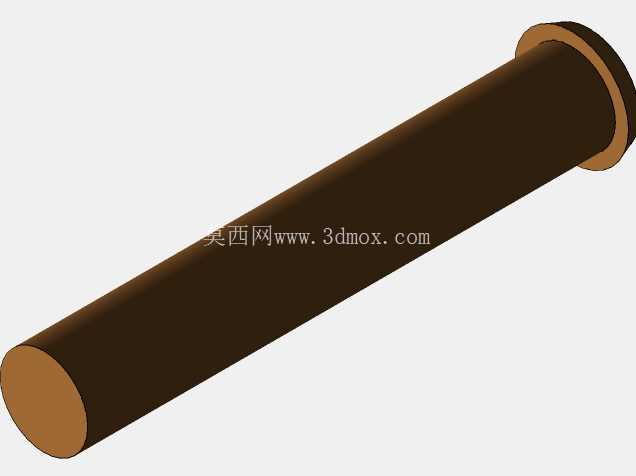

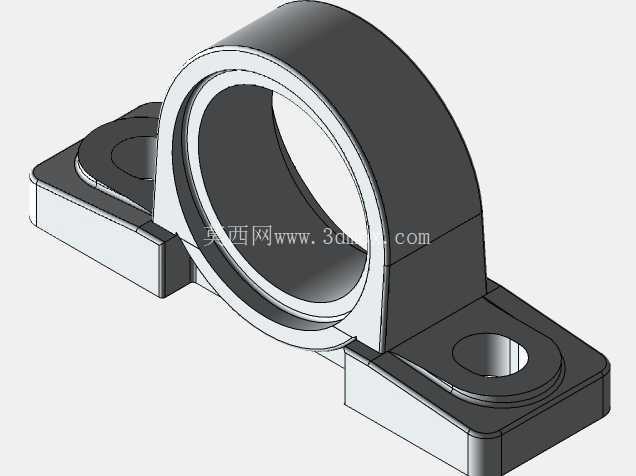

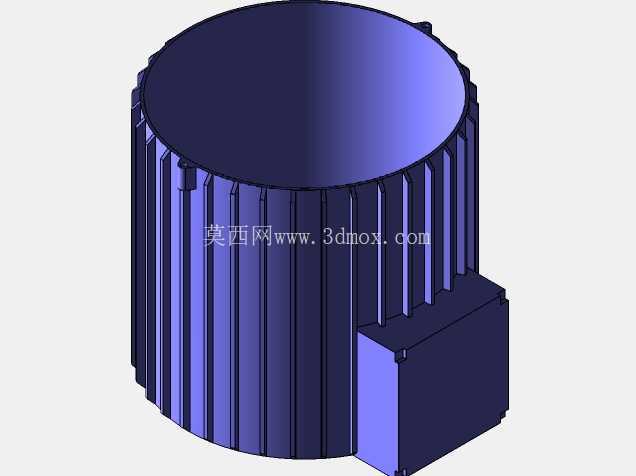

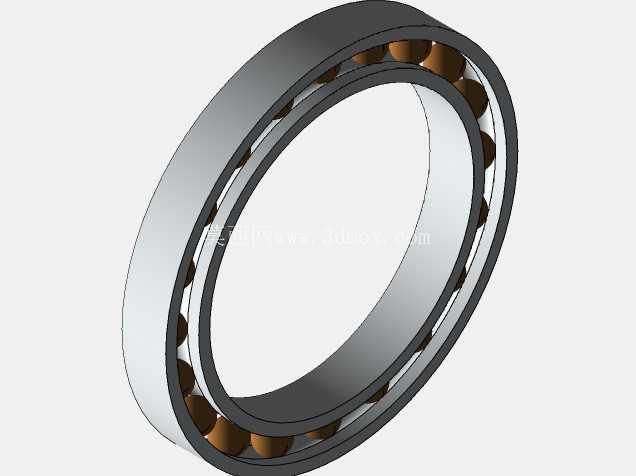

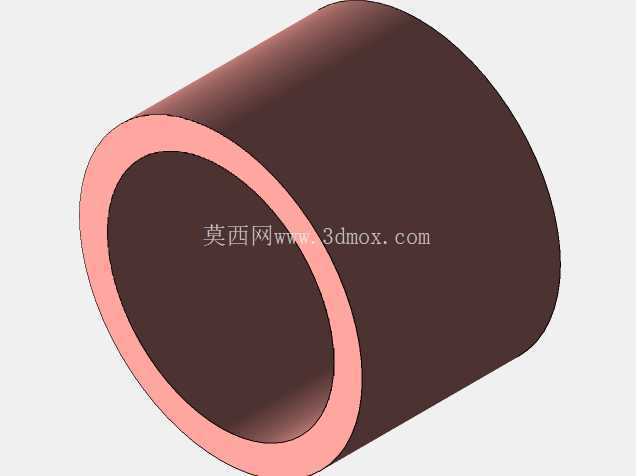

驱动单元选用标准卧式工业电机，与剪切主轴之间通过精密联轴器直连，摒弃了传统皮带传动带来的打滑、转速损耗、皮带碎屑污染物料的问题，主轴转速可根据物料特性在300-1500rpm区间调整，针对高粘度的中药浸膏软材、低粘度的食品粉体粘合剂混合场景，都能匹配对应的剪切线速度。主轴伸入腔体的部分采用阶梯轴设计，靠近密封端的轴径加粗至65毫米，提升重载启动时的轴系刚性，避免长期运行后出现轴端跳动导致的密封件磨损漏料问题，密封结构采用双道气封加机械密封的组合形式，运行时通入洁净压缩空气形成正压屏障，既可以防止腔体内的湿物料、粘合剂渗入轴承座造成润滑失效，也能避免外部环境的粉尘、杂质进入腔体污染物料，符合制药、食品行业的卫生级生产要求。

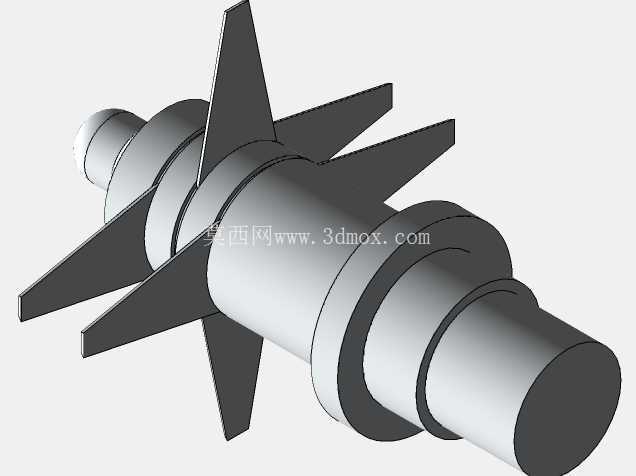

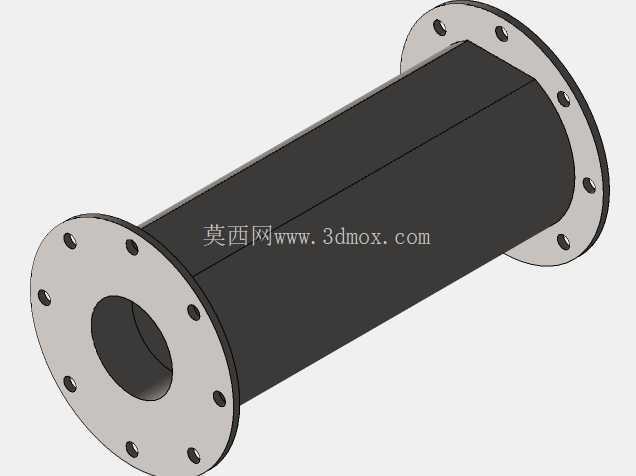

制粒腔体内部的剪切组件采用模块化设计，靠近进料端的是三组倾斜角度为15度的推进式搅拌桨，可将进入腔体的粉体与粘合剂快速推送至剪切区，同时完成初步的混合润湿，避免物料在进料口堆积堵塞；剪切核心区布置了12组镶嵌硬质合金刀头的高速剪切刀片，刀片与腔体内壁的间隙控制在1.5毫米，既可以保证所有物料都能被充分剪切，不会出现死角积料，也不会因为间隙过小导致刀片与腔体摩擦产生金属碎屑污染产品。腔体末端的出料端配备孔径可快速更换的筛网组件，筛网压紧机构采用快拆式卡箍设计，更换不同孔径的筛网仅需5分钟即可完成，无需拆卸整个腔体端盖，能够快速适配0.5mm-3mm不同粒径的颗粒生产需求，满足多品种小批量的柔性生产要求。

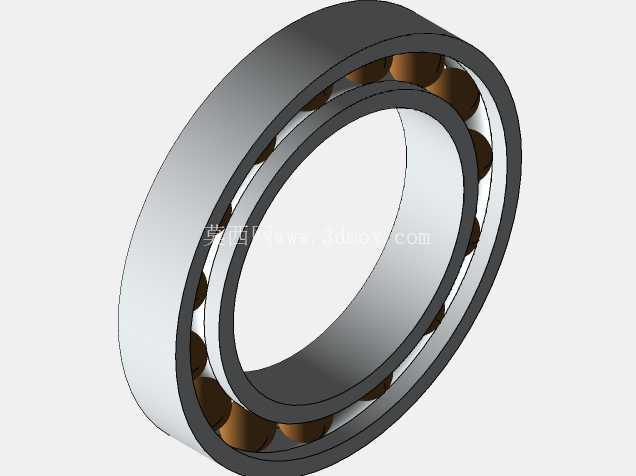

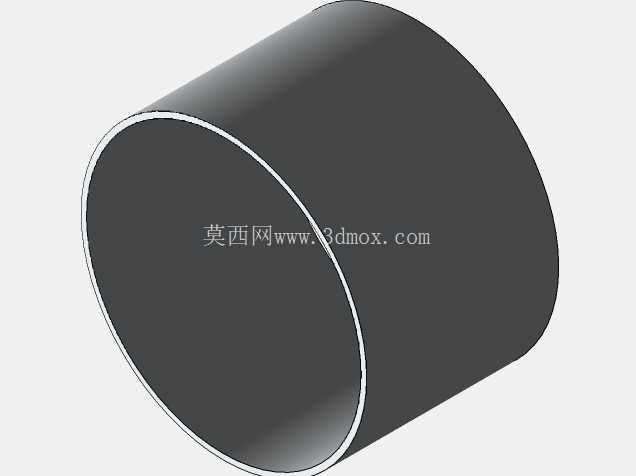

在三维建模的过程中，所有配合面都按照实际加工公差进行了装配约束模拟，比如法兰连接面的平面度要求、轴承位的同轴度公差、密封件的压缩量控制，都在装配环境下做了干涉检查，避免实际加工装配时出现零件无法安装、运动部件干涉的问题。腔体的夹套结构也做了完整的建模，夹套层可通入冷却水或者热水，对制粒过程中的物料温度进行精准控制，针对热敏性的制药原料、需要温度触发固化的化工物料，都能保证制粒过程中物料温度维持在工艺要求范围内，避免物料变性影响成品质量。

从实际使用的场景来看，这款设备既可以单机使用，完成小批量的配方研发、试生产任务，也可以通过前端连接真空上料机、后端连接沸腾干燥机，组成连续化的湿法制粒生产线，设备的进料口、出料口尺寸都按照行业通用的快装接口标准设计，能够快速对接上下游设备，无需额外制作过渡连接部件。整机的外表面全部采用圆弧过渡设计，没有清洁死角，外表面粗糙度控制在Ra0.8以下，可直接用高压水枪冲洗，满足GMP生产环境的清洁要求。

在结构强度校核层面，建模过程中针对主轴做了满载工况下的挠度仿真，当腔体内充满密度为1.2g/cm³的湿物料时，主轴最大挠度仅为0.08毫米，远低于密封件允许的0.2毫米跳动要求，可保证设备长期连续运行的稳定性；腔体夹套做了0.3MPa的水压试验模拟，夹套壁厚选用6毫米的304不锈钢板材，焊接处的应力集中系数控制在安全范围内，不会出现夹套变形、渗漏的问题。针对设备运行时的动平衡问题，所有旋转部件都在建模时做了质量配平模拟，剪切刀片组的动平衡等级达到G2.5级，运行时的整机振动速度小于2.8mm/s，不会对车间内的其他精密检测设备造成振动干扰，也能降低运行时的噪音，改善车间生产环境。
